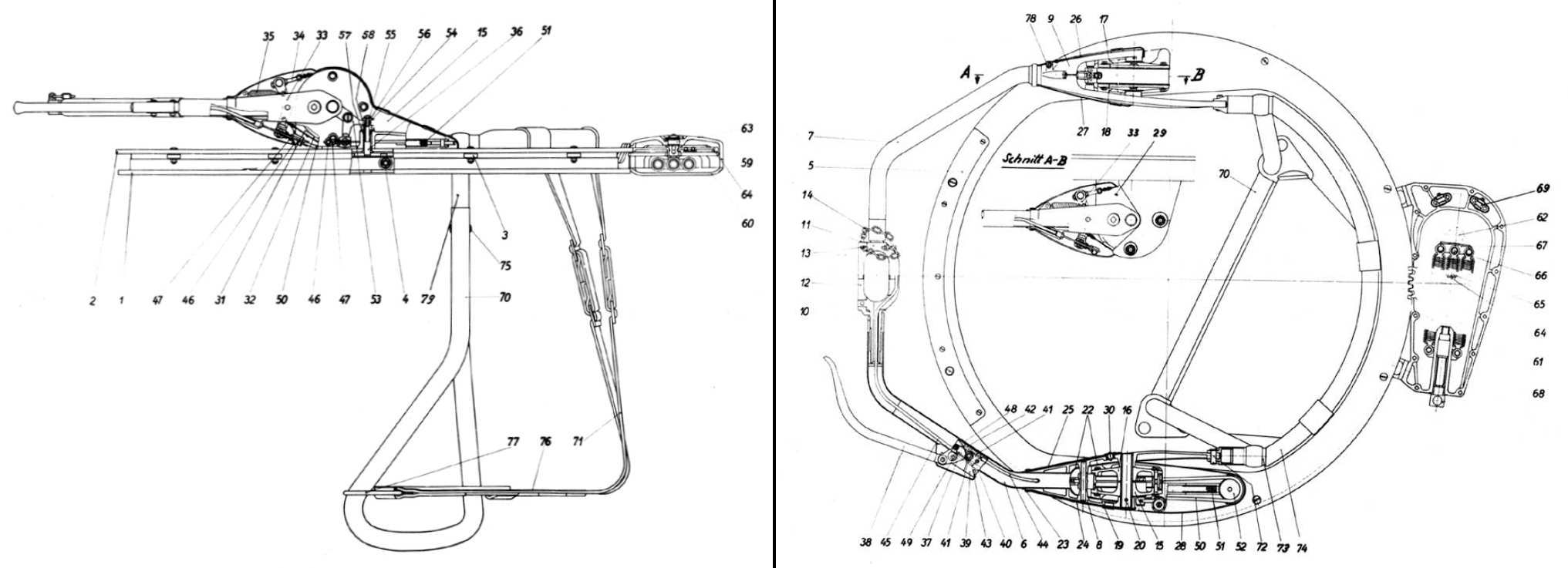

IV.- PUESTO AMETRALLADORA DORSAL

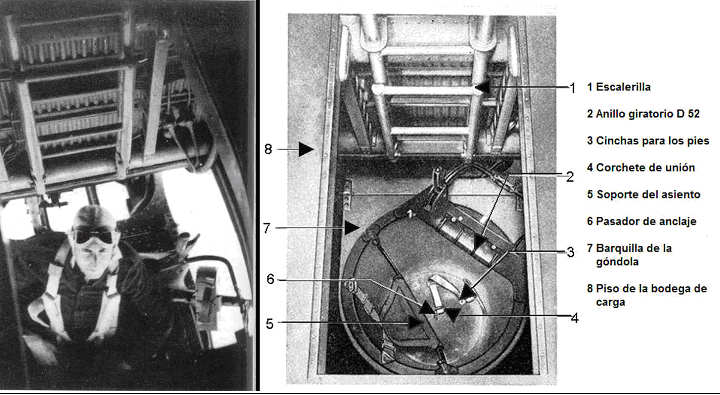

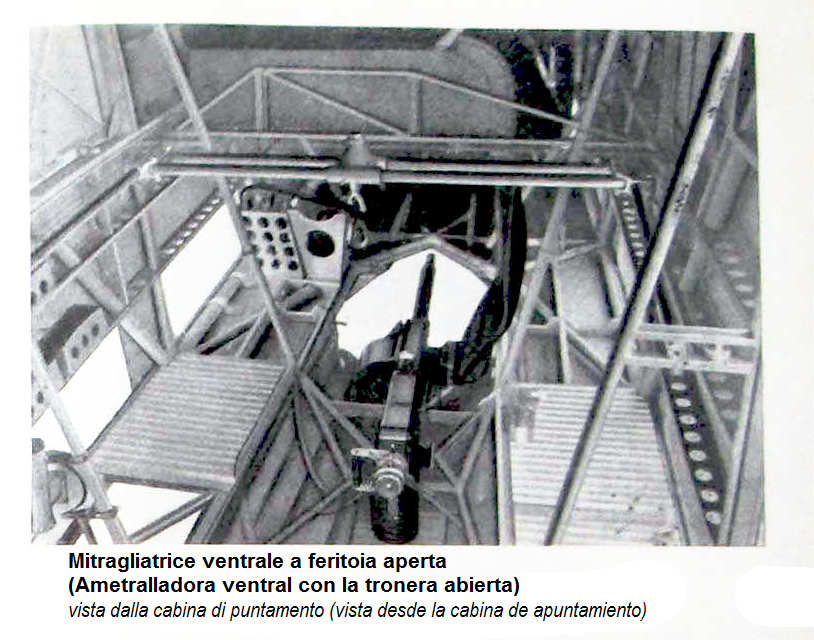

V.- “PUCHERO” PARA AMETRALLADORA VENTRAL Y PUESTO DE OBSERVADOR-BOMBARDERO

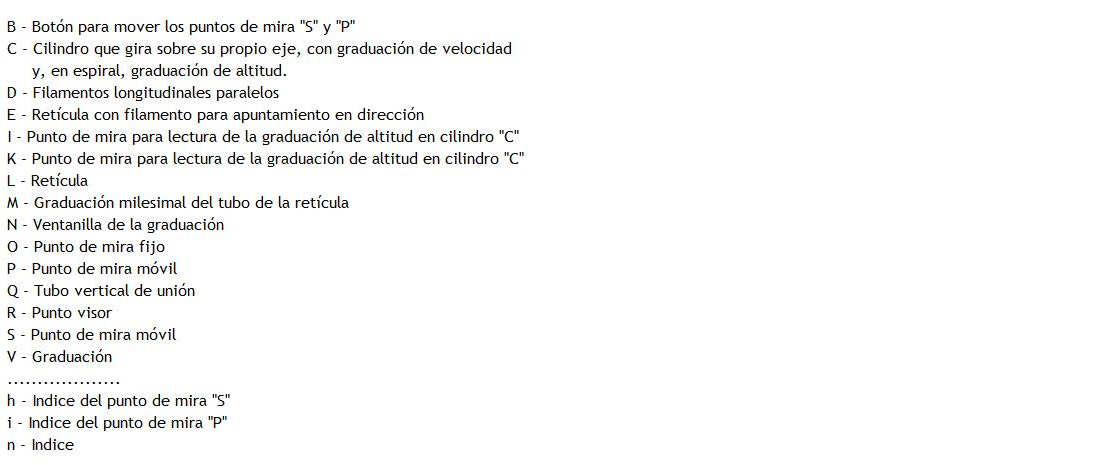

VI.- LA MIRA DE BOMBARDEO GV 219 («Goerz Visier 219»)

VII.- EL JU 52 EN LA GUERRA CIVIL ESPAÑOLA

VIII.- LOS JUNKERS Ju 52 BOMBARDEAN GERNIKA

IX.- LOS Ju 52 EN LA IIº GUERRA MUNDIAL

---

ANEXO I: «Gondeltopf Ju 52» (La Góndola del Ju 52)

---



INTRODUCCION

Comienzo otro trabajo monográfico para hablar esta vez, de una aeronave que brindó un trabajo impagable al dictador, desde los primeros momentos de la sublevación. No sin razón Hitler dijo: “Franco tiene que levantar un monumento a la gloria del Ju 52, es a este avión que la revolución española debe agradecer su victoria …”, y Franco acabo otorgándole la Medalla Militar por los servicios prestados.

El Junkers Ju 52, fue siempre una aeronave lenta, ruidosa y fea, rodeada de protuberancias y colgajos, con pocas o ninguna concesión a la aerodinámica, era poco menos que un autobús con alas (no por casualidad nuestros antepasados le apodaron “El tranvía”). Sin embargo, a pesar de todos estos “hándicap”, cumplió un importantísimo papel en los largos años en que se mantuvo en activo, primero como avión de transporte de pasajeros, luego como bombardeo de circunstancias durante unos pocos años y finalmente como avión de transporte de mercancías de todo tipo, remolque de planeadores, desembarco de tropas, transporte de paracaidistas, ambulancia y detector de minas.

Los gerniqueses nunca lo veremos de otra forma que como aquel que, en oleadas, que parecían eternas, dejó un largo rosario de muerte y destrucción en nuestro pacífico pueblo. Sin embargo las máquinas no tienen alma y aquellos que las manejan y las utilizan para asesinar de forma harto cruel y despiadada a la población civil, parece que también carecían de ella.

Tienen, por eso no lloran, de plomo las calaveras.

  Federico Garcia Lorca (“Romance de la Guardia Civil Española”)

Indudablemente fue el trimotor más famoso de su época, llegando a convertirse en un símbolo del resurgir de la aviación alemana tras la derrota de la I Guerra Mundial y las draconianas cláusulas que la rapiña de los vencedores (principalmente Francia e Inglaterra) impuso al orgulloso y agresivo Imperio Alemán. “Siembra vientos y recogerás tempestades”, sentencia el sabio refrán popular.

I.- ANTECEDENTES

  A principios de los años 20 del pasado siglo la sociedad empezó a demandar aviones más grandes de pasajeros, que las avionetas biplanas existentes hasta entonces. Atento a esta demanda, Ernst Zindel, ingeniero y «alma mater» de la firma junto a Junkers, desarrolló el mod. F 13 (derivado del Junkers J 10 (CL I) de la época de la Iª Guerra Mundial) el primer monoplano comercial enteramente metálico en todo el mundo, con una velocidad máxima de 185 km/h y un alcance de 980 km. con 5.000 m como techo de servicio, realizando su primer vuelo el 25 de junio de 1919.

   A partir de este diseño y empujado por el fuerte incremente de tráfico aéreo en esta década de los años 20, desarrollo el G 23 y el G 24 con motores de más potencia. Este G 23 entró en servicio en 1925, siendo el primer transporte comercial trimotor monoplano enteramente metálico (como el F 13 lo había sido en monomotor), con una tripulación de tres hombres y acomodando hasta nueve pasajeros.

De estos dos modelos, G 23 y G 24, se construyeron 72 aparatos en Alemania y 20 en la sucursal de Junkers en Malmö, Suecia, debido a las restricciones impuestas por el Tratado de Versalles.

   Aunque se probaron varios motores, normalmente llevaban instalados tres motores Junkers L-5 de 310 cv.

   En 1926 aparecieron numerosos proyectos del consocio Junkers, de los que los mas importantes fueron el trimotor de transporte G 31, una versión más robusta del brillante G 24, del que se fabricaron 15 unidades con tres motores “Gnome_Rhöne Jupiter” o “Pratt & Whitney Hornet” construidos bajo licencia por BMW, con capacidad para 12 /15 pasajeros y el otro proyecto desarrollado fue el W 33134, un excelente transporte monomotor que sería construido en grandes cantidades.

   Curiosamente en 1928, se volvieron a fabricar un cierto número de aparatos con un solo motor denominados F 24, cuando esta opción monomotor parecía ya descartada.

  Como vemos, resulta evidente que se estaban explorando distintos caminos de desarrollo, con un mismo y único fin, fabricar un avión de transporte de pasajeros con una capacidad de pasaje lo suficientemente interesante y rentable para cumplir con la creciente demanda.

   Por último diremos,  para explicar la génesis de nuestro Ju 52, que también hubo una versión militar de bombardero del G 24, que recibió la designación de Junkers  K 30, con tres posiciones artilladas y soportes subalares para las bombas.  Se fabricó en Suecia, Turquía y la URSS, en este último país con la denominación R 42.

    En 1927 los ingenieros de Junkers en la fábrica de Dessau, se esforzaban en desarrollar un nuevo monomotor de transporte en el que compendiar toda la experiencia acumulada con los diseños anteriores. Y así como sus predecesores, el nuevo modelo, bautizado Ju 52 ba, nació con las típicas características Junkers, revestimiento de duraluminio corrugado y la clásica “doble ala” (“Doppelflügel”) de la firma. Destinado exclusivamente para carga, el primero voló el 13 de octubre de 1930 con el número de serie 4001.

    De este primer prototipo se fabricaron siete máquinas con diferentes motores, tren de aterrizaje con ruedas, flotadores y esquís para aterrizaje sobre la nieve, que opero en Canadá.

    La Junkers AG ( MFC ) con sede en Dessau fue constituida en 1936 durante la época del Tercer Reich de la fusión de motor Junkers GmbH y la fábrica de aviones Junkers AG . Que eran antes fabricante de una variedad de tipos de motores y aeronaves y por lo tanto una de las principales compañías de defensa del Imperio Alemán y durante la Segunda Guerra Mundial .

 NOTA: LOS DETALLES DE MENOR IMPORTANCIA,  COMO MATRICULAS Y OTROS SIMILARES AQUÍ INCLUIDOS,  LOS TRASLADARE COMO NOTAS AL FINAL DEL TRABAJO.

     Al año siguiente el equipo de diseño Junkers, encabezado por su “alma mater” Ernst Zindel, comenzó a trabajar en una adaptación de ese primer monomotor Ju-52/1m, dotándolo de otros dos motores en las alas. Estos proyectos tuvieron como consecuencia que la séptima célula fuera extraída de la cadena de montaje y convertida en el prototipo Junkers Ju 52/3m (3m por “dreimotoren”, tres motores o trimotor) dotado de tres “Pratt & Whitney Hornet” de 550 CV. Este prototipo, padre del verdadero Ju 52/3m que nos interesa, hizo su vuelo inaugural en abril de 1931 y sus prestaciones fueron tan marcadamente superiores a la versión monomotor, que se decidió suspender la producción de éste.

   Antes de producir en serie a partir de ese primer prototipo de trimotor, se probaron una variedad de motores: PW Hornet, Amstrong-Siddley Leopard, Rolls-Royce Bussard, Jumo 4i204, Hispano-Suize 12M6 y 12N5, Piaggo PXR, Bristol Pegas VI, PW Avispa 53H1C, quedando al final el BMW 132, diseñado específicamente para este aeroplano a partir del “BMW Hornet” (con licencia Prat & Whitney Hornet).

   La primera aparición en público del Ju 52/3m tuvo lugar el 1932, durante la competición anual de los Alpes en la que resulto ganador, provocando un inusitado interés no sólo en la compañía de bandera alemana Lufthansa, sino en las de otros muchos países, lo que provocó un buen número de pedidos. La Lufthansa adquirió los dos primeros aviones Ju 52/3m, que bautizó con los apellidos de los ases alemanes de la Gran Guerra: «Bóelcke» y «Richthofen» (tío de nuestro malhadado agresor). Un tercer aparato llevó el nombre de «Immelmann» y fue, por largo tiempo, el avión personal del canciller Adolfo Hitler. La compañía germana llegó a contar, a lo largo de su historia, con 231 Ju 52 en su flota aérea.

  El primer comprador extranjero fue el Lloyd Aéreo Boliviano (una aerolínea de Bolivia, 2ª en importancia en vuelos internacionales en sudamericana tras la “Avianca” colombiana) que los pidió con los motores radiales (novedosos en la época) “Prat & Whitney Hornet” que antes hemos visto y este primer modelo quedo como prototipo de la futura serie Ju 52/3m, que recibió siete aeronaves a partir de 1932. Prestando sus aviones y personal al gobierno boliviano que los empleó en la Guerra del Chaco contra Paraguay. Es en esta guerra (1932-1935), la más importante en Sudamérica durante el siglo XX, donde nuestra “mula” se estreno en las labores de guerra, aunque sólo como transporte militar de tropas, cargando pertrechos y heridos. Un dato curioso, el comandante  del “Cuerpo Aéreo de Bolivia”, durante la mayor parte de la Guerra del Chaco, fue el mayor “Bilbao Rioja”, piloto y oficial estudioso de los avances de la aviación europea y estadounidense, que tradujo y publicó, por cuenta propia, varios manuales técnicos y de artillería para la fuerza aérea, ejerciendo una influencia considerable, sobre todo en la compra de material. Con toda seguridad fue él, el promotor de este pedido de Junkers con los motores específicos.  El Cuerpo Aéreo Boliviano que paso a denominarse Fuerza Aérea Boliviana en 1944, fue la más importante de Sudamérica durante bastantes años.

    He dado con estos datos curiosos indagando, si ya en esta fase primaria, el Ju 52 sufrió alguna adaptación para labores de bombardeo, pero no consta que realizase otras labores más que las de transporte. La adaptación vendría más tarde dentro del acelerado proceso de rearme emprendido por la Alemania nazi, y dirigido por la Luftwaffe de Göering.

   También realizaron pedidos otros países como Finlandia, Brasil, Suecia, … hasta elevar su número a 29, entre los que se encontraba España, cuya compañía Iberia llegó a contar con dieciséis aviones de este tipo en su flota. Los últimos finalizaron su vida activa mediada la década de los 50. A los tres años de su aparición, noventa y seis unidades volaban ya en diversos países.

El Ju 52/3m estaba disponible tanto en versión flotadores (Aero O/Y de Finlandia y AB Aerotransport de Suecia) como con el tren de aterrizaje de ruedas convencional (suministrados a la Deutsche Luft-Hansa).

Aviones Ju 52/3m volaron en compañías de Argentina, Uruguay, Ecuador, Bolivia, Perú, Colombia, Brasil, Austria, Suecia, Suiza, Bélgica, Checoslovaquia, Rumanía, Dinamarca, España, Estonia, Francia, Gran Bretaña, Hungría, Italia, Noruega, Polonia, Portugal, Turquía, Grecia, Líbano, Mozambique, Sudáfrica,  China y Australia. A partir de finales de 1932 comenzaron las entregas del nuevo trimotor a Lufthansa, inaugurando los D-2201 Boelcke y D-2202 Richthofen las rutas Berlín-Londres y Berlín-Roma antes del final de ese mismo año. En total, hasta 1932 Deutsche Lufthansa recibió 240 trimotores Ju 52/3m y su número seguía aumentando. Fueron empleados en vuelos comerciales a España, Portugal, Suecia, Turquía y Suiza hasta casi el final de la Segunda Guerra Mundial. Ya para 1940 estas máquinas habían cosechado una buena reputación como muy fiables, pues después de todos estos años y el número de aparatos operando sólo tuvo 7 accidentes aéreos. Algunas de las aerolíneas que los empleaban eran la Deruluft (5), Cóndor (17), South African Airways (15), Malert (5), Ala Littoria (5), Chía (5), Sabena (9), etc.

   Puede pensar el lector que algunos de estos datos resultan redundantes e innecesarios. Por mi parte aclaro que no busco con este trabajo hacer un resumen de datos sino recopilar toda la información, por ínfima que esta pueda parecer, para que sirva de base a estudios posteriores. A partir de ellos, creo, resultará más fácil que cada cual tome o deseche la información que crea conveniente.

   Aparte de la fiabilidad de los motores radiales BMW su seguridad radicaba en que podían, en caso de una avería, seguir volando con dos de sus tres motores.

    Monoplano, de ala baja en planta trapezoidal, con tren de aterrizaje fijo y revestimiento metálico, descendiente del Junkers F 13, fue el primer monoplano comercial enteramente metálico en entrar en servicio en todo el mundo. Sus superficies sustentantes estaban dotadas de la típica «doble ala», una solución que unificaba tras el borde de fuga los alerones e hipersustentadores, creando una «doble ranura». Básicamente destinado a la carga, disponía en su fuselaje, de sección rectangular, de una bodega principal de 16,7 m³ de espacio útil más un pequeño espacio tras la cubierta de tripulantes y otros cuatro similares bajo el piso de la cabina.

   La planta motriz más habitual fueron tres BMW radiales de nueve cilindros en potencias de entre 525/600 a 830 hp, siendo la versión civil más utilizada, el Ju 52/3mg4e, dotada con motores BMW 132A de 750 hp. Lufthansa utilizó unos 230 Ju 52/3m hasta 1945, introduciéndolo en sus rutas internacionales ya en el verano de 1932 en la línea Berlín-Munich-Venecia-Roma. Otras aerolíneas que lo utilizaron fueron AB Aerotransport, Aero O/Y, Aeroposta Argentina, AGO, Ala Littoria, British Airways, CAUSA, DDL, DETA, DNL, Eurasia Aviation Corporation, LAB, LOT, Iberia LAE, Malert, Österreichische Luftverkehrs, Sabena, Sedta, Serviços Aereos Portugueses, Sindicato Cóndor, SHCA, South African Airways, Varig, VASP. También los gobiernos de Colombia y Perú utilizaron versiones civiles y en la posguerra, Air France, Aéro-Cargo, Air Atlas, Aigle Azur, Air Nolis, Air Ocean, Cie Gle Transsaharianne, TAI y otras, así como el propio Armée de l’Air usaron las variantes AAC.1 de fabricación francesa.

   El Tratado de Versalles, que antes hemos citado,  impuso a la derrotada Alemania en la Iª Guerra Mundial, severas restricciones en materia de armamento. Pero a pesar de ello y desde 1919 se habían llevado a cabo experimentos secretos y programas de entrenamiento militar a personal escogido en instalaciones clandestinas fuera del territorio alemán, especialmente en la URSS (Tratado de Rapallo, 1922).

    A partir de la retirada alemana de las conversaciones de paz de 1932, comenzaron a sentarse las bases de un auténtico y acelerado rearme y la futura Luftwaffe se vio obligada, para conseguirlo, a adaptar para usos militares, versiones civiles ya existentes.

   El potencial militar, unido a las excelentes cualidades de vuelo de este aparato, no paso desapercibido para la todavía clandestina Luftwaffe y ello condujo a la fabricación de una versión o mejor diríamos a una adaptación de la aeronave civil a funciones de bombardeo, naciendo el Ju 52/3mge, la primera versión militar y posteriormente un mejorado Ju 52/2mg3e. Esta adaptación como bombardero pesado apenas afectaba la fisonomía original del aparato y podía ser fabricado con la mayor rapidez sin modificar la cadena de montaje existente, aspecto este muy importante para asegurar uno intenso suministro de aparatos. En la versión mejorada podía transportar una carga interna máxima de seis bombas de 250 kg ó 24 de 50 kg ó 90 de 10 kg ó 864 incendiarias de 1 kg y para ello se diseñaron por la empresa Siemens Apparate und Maschinen G.m.b.H. de  Berlín, unos lanzabombas verticales de “quita y pon” denominados DESAC 250 que luego se emplearon también en otros modelos de aeronaves readaptados para usos militares, como el Heinkel He 111. De él hablaremos en otro trabajo monográfico. Como armamento defensivo se le acoplaron dos ametralladoras MG 15 de 7,92 mm. una en posición dorsal hacia la cola del aparato dentro de un anillo giratorio, y otra en un puesto ventral escamoteable que se recibió varios nombres o apodos: góndola, puchero, orinal, etc. Yo utilizaré, en adelante, en una personal aunque inútil venganza, el termino de “orinal” para referirme a él. También desarrollaremos la descripción detallada de estos artilugios en otro capítulo más adelante.

   Asimismo la firma Junkers construyó el Ju 52W, una versión equipada con dos grandes flotadores, que fue dotada de motores tanto alemanes (Jumo diesel), como de firmas extranjeras (Hispano Suiza, española; Pratt and Whitney, estadounidense o, Bristol «Pegasus», británica).

   La recién estrenada Luftwaffe, salida de la semiclandestinidad, recibió unos 450  ejemplares del Ju 52/3mg3e en el periodo 1934-35 y la primera unidad alemana equipada con ellos fue el Kampfgeschwader 152 “Hindenburg” o Escuadrón de combate 152 “Hinderburg”. En 1937 el IV Gruppe de esta “Geschwacler” (escuadrilla) fue designada KGrzb V 1 por “Kampfgruppe zur besonderen Verwendung” (Grupo de bombardeo para operaciones especiales), eufemismo que designaba las tareas mixtas de combate y transporte a que quedaban condenados  estos trimotores, tras la llegada de material mas moderno. Las unidades equipadas con Ju 52 rara vez, por no decir nunca, intervinieron en operaciones de bombardeo durante la IIª Guerra Mundial. Su última acción como bombarderos la realizaron durante la ocupación de Polonia en 1939. La Luftwaffe llegó a tener en servicio unos 500 aviones Ju 52/3m de las versiones de transporte y bombardeo

  A partir de mod. Ju 53/3mg7e  la bodega principal disponía de una puerta de carga, en el costado izquierdo, de 1,81 m x 0,90, que se abría horizontalmente, formando la parte inferior una plataforma; otras dos puertas en el lado derecho y bajo el fuselaje permitían un fácil acceso a la carga. El prototipo, matriculado D-1974, montaba un motor Junker L88 de 800 hp que accionaba una hélice bipala (¡OJO!, POSIBLE ERROR creo que era tripala. INVESTIGARLO) pero pronto cambiaría al BMW VIIau de 600 o 755 hp con hélice cuatripala. Poco menos de dos años más tarde, en abril de 1932, se fabricaría una versión agrandada del mismo, denominada Ju 52/3m y concebida como avión polivalente para transporte de pasajeros, avión de carga, transporte de tropas, bombardero, evacuación sanitaria, remolque de planeadores, hidroavión de flotadores y hasta para operaciones marítimas de contraminado, siendo incluso equipado con tren de aterrizaje con esquíes. Ya tenemos al Ju-52 en su mayoría de edad y que unos años después nos haría una triste y dolorosa visita.

   A pesar de su lentitud, de sus rasgos arcaicos, con tren de aterrizaje fijo, líneas angulosas y revestimiento corrugado (chapa ondulada), se estreno como bombardero en la Guerra Civil Española en la que su «hazaña» mas sonada fue el bombardeo y destrucción total de una pequeña población con escaso interes militar y hondo significado político, llamada Gernika. El Ju 52 no sólo estuvo presente en todas las operaciones bélicas alemanas de la IIª Guerra Mundial, sino que también participó en algunas de las denominadas «de posguerra».

   Fue asimismo uno de los aviones preferidos de Adolf Hitler, quien utilizó uno de estos modelos para su uso personal, y que se convirtió no solo en su modelo favorito, sino en el más famoso avión representativo del transporte de la Alemania Nazi de preguerra. Hitler usó una versión civil, matrícula D-2600, en color plateado para hacer sus recorridos durante el periodo de preguerra y bajo los mandos de su piloto personal Hans Baur. Todas las aeronaves civiles alemanas tenían su propio nombre pintado en el tablero exterior de la cabina y los que utilizaron como transporte personal los miembros más destacados de la cúpula nazi no fueron una excepción. Así el Ju 52 de Hitler se denominaba “Immelmann II” (por Max Immelmann, as de la aviación de la Iª Guerra Mundial), el que utilizó Herman Goering entre 1933 y 1935, llevaba matrícula D-AGUK y por nombre “Manfred von Richthofen” (por otro as de la Iª gran guerra y tío de nuestro despiadado carnicero Wolfran von Richthofen) y el del mariscal de campo von Blomberg respondía al nombre de  “Herman Goering”.

  Sobre los seriales que utilizó el avión de Göering parece haber controversia y es posible que cambiase de serial en algún momento de su vida útil.

   Las operaciones desde los mal pavimentados aeródromos alemanes indujeron a la aparición, en 1935, de la versión Ju 52/3mg4e con rueda de cola en lugar de patín: hacia 1938 esta variante era la usual en los KGrzb V  (Grupo de bombardeo para operaciones especiales).

II.- DATOS TECNICOS

Aunque sólo son de muestro interés, las versiones Ju 52/3mge, 3mg3e y la 3mg4e, fue fabricado en más de treinta variantes y para conocer su  trayectoria, que no hizo sino comenzar en la Guerra Civil Española,  vamos a resumir sucintamente sus versiones principales y sus diferencias más notorias:

Ju 52:               Monomotor original, volado como prototipo el 13 de octubre de 1930.

Ju 52/3mde:    Primera versión trimotor con motores Pratt & Whitney Hornet sin carenar.

Ju 52/mce:      Motores y ruedas carenados; dos ejemplares equipados con flotadores.

Ju 52/mfe:       Introducido en 1933; modificaciones menores.

Ju 52/mge:      Primer subtipo construido en gran serie; motores BMW 132A-1 de 60 cv; tres tripulantes y 17 pasajeros; primera versión modificada en avión de bombardeo.

Ju 52/3mg3e:   Versión militar con tres motores BMW 132-A3 de 725 cv; radio y sistema de lanzamiento de bombas mejorado.

Ju 52/3mg4e:   Versión militar con cambios de equipo interno respecto al Ju 52/3mg3e y el patín de cola sustituido por una rueda.

Ju 52/3mg5e:  Versión militar con tres motores BMW 132T de 830 cv, deshielo por aire caliente, tren de aterrizaje intercambiable (ruedas/esquíes/flotadores) y radio mejorada.

Ju 52/3mg6e:   Similar al Ju 52/3mg5e pero con radio simplificada; básicamente en versión terrestre.

Ju 52/3mg7e:   Similar al Ju 52/3mg6e pero con piloto automático y una amplia compuerta de carga.

Ju 52/3mg8e:   Similar al Ju 52/3mg7e pero con una trampilla adicional en el techo de la cabina; los últimos aparatos de serie contaban con motores mejorados BMW 132Z.

Ju 52/3mg9e: Similar al Ju 52/3mg8e de las últimas series pero con tren de aterrizaje reforzado; equipado para el remolque de planeadores.

Ju 52/3mg10e: Similar al Ju 52/3mg9e pero capaz de operar con tren de aterrizaje de ruedas o de flotadores.

Ju 52/3mg12e:  Como el Ju 52/3mg10e pero con motores BMW 132L; algunos entregados a Lufthansa como Ju 52/3m12.

Ju 52/3mg14e: Última versión de serie; similar al Ju 52/3mg9e pero con mejor blindaje para el piloto y armamento defensivo más pesado.

Fig. 16. Tres vistas del Ju 52 / 3m

Características generales:

País de origen: Alemania
Fabricante: Junkers
Diseñador: Hugo Junkers y Ernst Zindel.
Función: Transporte de tropas y material. Bombardero
Tripulación: 5 personas [3]
Capacidad: 17 pasajeros
Carga: 500 kg (1.102 lb)
Longitud: 18,9 m (62 ft)
Envergadura: 29,3 m (96 ft)
Altura: 5,6 m (18,2 ft)
Superficie alar: 116 m² (110,50 m² en http://www.fliegerszene.de/ju.htm)
Peso vacío: 5 720 kg (12 606,9 lb)
Peso máximo al despegue[5]: 10 500 kg (23.142 lb[6])
Planta motriz: 3× Motor radial BMW 132A-3 de 9 cilindros en estrella.
Potencia: 515 kW (690 HP; 700 CV) cada uno. ( 650 0 725 PS  con una velocidad máxima de                       giro de 2050 rpm. en http://www.fliegerszene.de/ju.htm)
Hélices: 1× hélice metálica tripala por motor.
Rendimiento:

Velocidad máxima operativa (Vno): 275 km/h (171 MPH; 148 kt)
Velocidad crucero (Vc): 160 km/h (99 MPH; 86 kt) (180km/h en http://www.fliegerszene.de/ju.htm)
Alcance: 1.300 km (702 nmi; 808 mi)
Radio de acción: 1.000 km (540 nmi; 621 mi), ± 6 horas
Techo de servicio: 5.900 m (19.357 ft)
Régimen de ascenso (o trepada): 2,3 m/s (453 ft/min) al nivel del mar.
a 1000 m.: 8,6 min.
a 2000 m.: 20,5 min.
Carga alar: 60,3 kg/m2 (12,4 lb/ft2)
Potencia/peso: 13.8 kg/kW (10,14 kg/hp)
Carrera de despegue: 340 m
Armamento:

Ametralladoras: 2 MG 15 de 7,92 mm. (una en torreta dorsal y otra en cuba ventral
                               (entre el tren de aterrizaje, conocida como “puchero”)

NOTA: en la web: http://www.ejercitodelaire.mde.es vemos, para el JU-52/3m, estos datos no         coincidentes:                                                                                                                                               altura: 4,5 m.; envergadura: 29, 5 m.: peso en vacío: 5.700 kg.; peso máximo al despegue: 9.500 kg.; velocidad máxima 290 km/h; velocidad crucero: 260 km/h; autonomía (distancia):  1.200 km.; empuje unitario (potencia por cada uno de los tres motores): 660 CV; reabastecimiento en vuelo: No; armamento: (calibre de la ametralladora MG-15: 7,7 mm.).

            Viniendo de una fuente que, se supone, bien informada, algunas discrepancias en los datos llaman la atención, como son el calibre de la MG-15, la altura del avión y la velocidad máxima y de crucero.

 Otras fuentes: Autonomía o radio de acción: 1.289 km., techo de vuelo 6.400 mts.,                                                              velocidad de crucero 250 km/h.

Primer vuelo:   13 de octubre de 1930 (Ju 52/1m)
                       7 de marzo de 1932 (Ju 52/3m)                                                                                     Introducido a partir de 1934                                                                                                                       Retirado: 1983 (Suiza)                                                                                                                                   Entrada en servicio en España:   1936

Producción:  1931–1945 (Alemania)
                    1945–1947 (Francia) Amiot (bajo licencia)
                    1945–1952 (España) CASA (bajo licencia)
Unidades construidas:    4.845 ejemplares
                                        Fue utilizado por 35 países de todo el mundo.

El Junkers Ju 52 era una aeronave de la que se podía decir que, a pesar de que su lentitud la hacía presa fácil, aguantaba bien el fuego enemigo, bien fuera de la AAA o de los cazas. Su seguridad y fiabilidad se debía, en primer lugar a su sólida estructura constructiva  y en segundo lugar al hecho de contar con tres motores, lo que le permitía volver a destino con uno de ellos averiado y parado. Su superficie alar, fuera de lo común, incluso le permitía planear, aunque fuera poco y sus alerones aumentaban la sustentación, ya que se podían separar del borde trasero del ala, a modo de remedo del doble ala de los biplanos, formando una ranura hipersustentadora que se usaba para el despegue con mucha carga y que, una vez en vuelo, se podían abatir como una continuación del borde de fuga, conformando una típica ala convencional con alerón.

Vamos a intentar aportar algunos datos sobre “la mula” que no sean los que circulan por todos los foros web de Internet repitiendo machaconamente siempre los mismos supermanidos datos.

   El fuselaje era rectangular con esquinas redondeadas. Dividido en cuatro partes partes:

– la nariz, que era una añadido al puro del fuselage, con un motor central, un panel cortafuegos y un depósito de aceite. La vemos desprendida en muchos de los pecios fotografiados.

– la parte delantera, ligeramente elevada sobre la zona de carga, que constituía la cabina del piloto, con el copiloto-mecánico a su derecha.

– la parte intermedia, la más amplia del conjunto, conocida como había de carga, bodega, etc, constituía la zona de carga

– la cola con un primer compartimento pequeño para almacén y que daba acceso al escalón de acceso a la torreta dorsal. El resto de la cola era por su diámetro difícilmente aprovechable y servía sólo para sustentar y mantener los elementos de control de dirección de la aeronave y el patín o rueda trasera. A ella se accedía por una estrecha pasarela por la que el mecánico tenía que avanzar reptando.

    La bodega de carga podía con todo lo que se terciase (sobre todo a partir de la incorporación de los dos portones horizontales abatibles con el Ju 52/: pasajeros, soldados, soldados paracaidístas, heridos, bombas y carga en en general. Piense en algo que le resulte imposible de cargar en una avión de esa época y probablemente se equivoque, porque la “tía Ju” ha cargado de todo. Tengo fotos cargando caballos, ocas, tanquetas, cañones, motores de aviación, motos con sidecar, bidones de aceite y gasolina, heridos, paracaidístas, transportando autoridades, trayendo a Papá Noel. También se podía transformar en hidroavión con dos flotadores, con esquíes para aterrizar en nieve y con un amplio aro detector para detección y explosionado de minas marinas, y seguro que se me olvida algo. ¡Ah sí!, también se utilizó para remolcar planeadores con tropas.

El ala, notablemente convergente en planta y espesor estaba constituida por un pequeño plano central de limitada envergadura con planta rectangular, cuya estructura estaba adherida a la del fuselaje y al cual estaban unidos los parantes anteriores del tren de aterrizaje.

A este pequeño plano se aplicaban las semialas externas que presentaban una marcada flecha en el borde de ataque.

Los dos motores laterales se fijaron en un determinado ángulo al eje principal de empuje y convergían claramente hacia la cola del avión. Esto reducía considerablemente la guiñada si uno de los motores de ala se perdía, tirando de la aeronave lejos del motor inutilizado. El ala, además del típico revestimiento en chapa ondulada, poseía una destacada característica de los diseños Junkers de la época y que contribuían en buena medida a dotarle de una sorprendente capacidad de carga para la época. Era el conjunto de flaps / alerones  situado por debajo y detrás de la estructura del ala principal, que se caracterizaba también por la especial configuración de las aletas hipersustentadoras y de los alerones, de considerable envergadura, que constituían una especie de aleta auxiliar colocada en posición ligeramente retraída y un poco desplazada hacia abajo con respecto al borde de salida del ala al cual estaba articulada.

Insisto en estas características de las alas porque en ellas estriba su sorprendente capacidad de carga y la escasa longitud de pista que necesitaba para despegar y aterrizar, lo que unido a su fuerte tren de aterrizaje le permitía tomar tierra en cualquier patatal. He decidido dejar el nº original de los croquis traducidos, de ahí que no coincida la numeración.

El fuselaje era de sección cuadrangular con el dorso redondeado y cuatro largueros resistentes, dos inferiores y dos superiores que constituían su estructura resistente junto con los elementos resistentes de contraviento laterales y cuadernas transversales. El habitual revestimiento de chapa ondulada contribuía con eficacia a la resistencia y rigidez del conjunto, mucho más que la tela tratada, aunque creaba más fricción al aire, sobre todo en las maniobras de virada, lo que le hacía bastante torpe de comportamiento. Los empenajes eran del tipo clásico, con estabilizador de planta trapezoidal asegurado por montantes que remataban en los larguerillos inferiores del fuselaje. El elevador, de notable alargamiento presentaba en la puntas amplios picos de compensación  aerodinámica, mientras que el timón mas o menos rectangular estaba articulado con la deriva de planta trapezoidal.

El tren de aterrizaje fijo y muy fuerte, era del tipo triciclo posterior con rueda de cola ubicada aproximadamente en la vertical del eje de giro del timón, y con parantes anteriores cada uno constituido por un trípode que remataba en el cubo de las ruedas y basado en un elemento mas o menos vertical que incorporaba el sistema de amortización , así como en dos travesaños que oficiaban de contravientos, destinados a soportar las cargas dirigidas lateralmente y a lo largo del avión. Particularmente simple, resistente y dotado de neumáticos de generosas dimensiones, el tren de aterrizaje del Ju 52/3m fue, sin duda, uno de los elementos mas importantes que determinaron el éxito del avión como transporte militar, permitiendo su empleo en cualquier terreno mas o menos plano. Si alguna pega se le podía sacar era que, estando las grandes ruedas bastante juntas para la gran envergadura de la aeronave, su estrecha pista de rodada le hacía propenso a balancearse de un lado a otro. Los primeros Ju 52/3me tenían un patín de cola, muy habitual entre aviones de la época de menor porte, resultaba bastante incomodo por la tendencia a clavarse y engancharse, en las provisionales pistas españolas, muchas veces embarradas. Finalmente fue sustituido por una rueda de cola giratoria a partir del Ju 52/3mg4e, dotándole de una muy mejorada maniobrabilidad en el suelo. Así mismo se tendió  por lo general a eliminar los grandes botines o guardabarros de las dos ruedas por su tendencia a obstruirse de barro o arena.

Los motores usados eran los BMW 132 A, de 660 CV de potencia. o sea los Pratt & Whitney Hornet S4-D2 fabricados con licencia en Alemania.

Estos tres potentes motores radiales BMW estaban refrigerados por aire en lugar de agua, lo que los hacía más adaptables a climas extremos cálidos o fríos. El aceite era tan importante como la gasolina y los consumían en gran cantidad, por lo que sus depósitos en la parte superior de la carena del cada motor, eran recargados junto con el combustible en cada repostaje. Este aceite rezumaba al exterior y pulverizados por la rápida rotación de  las hélices, cubría la superficie de la aeronave de una fina y resbaladiza película que dificultaba las operaciones de repostaje y de los mecánicos. El gas de escape de los motores se recogía por conductos redondos y se expulsaba a los lados de cada motor.

El avión tenía una capacidad estándar para almacenar 2.475 litros de combustible en los depósitos interiores de sus alas, que consumían con voracidad, con un depósito auxiliar la capacidad de combustible aumentaba hasta alrededor de 3.164 litros. Su autonomía era de 900 km (1.000 según otras fuentes y 1.300 con el depósito auxiliar), lo que suponía un radio de acción de unos 500 km. Fuera de la operación de llegada desde Alemania, no creo que se volvieron a usar los depósitos auxiliares durante toda la Guerra Civil, ya que eran incompatibles con los lanzabombas, o depósitos o lanzabombas.

La velocidad máxima de 290 km/h a 1.000 m (3.2801 pies) de altitud, la velocidad de crucero económica era de 245 km, algunas fuentes consultadas hablan de una velocidad de crucero de 210 km y el techo de servicio de 5.900 m y hasta 6.300 m. El discreto por no calificar de paupérrimo, tiempo de trepada era de 17 m. para alcanzar los 3.050 m. Como decíamos de chavales, más lento que el caballo del malo.

En los días anteriores al arranque eléctrico, estos motores eran arrancados mediante botellas de aire comprimido ubicadas en la parte delante inferior del fuselaje (bajo la cabina de pilotaje), que se recargaban rutinariamente en cada escala. Así arrancar los 3 motores resultaba relativamente sencillo, que algunos pilotos comparaban con tocar el órgano de una iglesia.

   Cuando el piloto empezaba a carretear, los pilotos calentaban los tres motores y reducían las vibraciones igualando las revoluciones. La operación se complicaba con un  freno neumático impredecible que requería vigilancia constante.

La cabina se elevaba ligeramente por encima del nivel del piso de la zona de carga y el puesto de pilotaje era cómodo y espacioso, si bien la instalación motriz central molestaba la visibilidad hacia adelante cuando el avión se hallaba en tierra. Un equipo de tres tripulantes, con un piloto y el copiloto-mecánico se sientan uno al lado del otro (el control de la aeronave era doble) y el operador de radio que se sienta tras la mampara que dividía la cabina de la zona de carga  en un asiento plegable, tras el copiloto-mecánico. En la versión militar se introdujo un cuarto tripulante para atender las ametralladoras, aunque el operador de radio también cumplía esta función cuando era necesario. El observador-bombardero en el “puchero” podía ser el copiloto. En las versiones más tardías se incorporó una puerta exterior independiente para la cabina a la derecha, junto al asiento del mecánico.

 La zona de carga (aproximadamente de 17 m³) ocupaba toda la zona media de la aeronave y a babor y a estribor tenía una fila de ventanas rectangulares. Ofrecía una adecuada ubicación con una carga que normalmente estaba constituida por 18 paracaidistas, o por doce camillas o por mas de dos toneladas de mercadería. Los laterales de la cabina estaban provistos de 14 ventanillas, y la portezuela de carga, ubicada sobre el lateral izquierdo del fuselaje, a la altura del borde de salida de la base del ala. Esta podía abrirse en vuelo para permitir el lanzamiento con paracaídas de suministros o tropas, y por que no, de cajas de bombas incendiarias con en Gernika. Excepto la versión Ju 52/3mg3e (la que participó en la GCE y en el bombardeo de Gernika) todas las demás versiones militares poseían una portilla grande horizontal en el lado derecho de 1,81 m x 0,90 cm, para facilitar la carga y la entrada de las camillas con heridos. Sus dos piezas se abrían, una verticalmente hacia arriba que se fija en esa posición (en el modelo «G10E» también se plegaba por la mitad) y la otra caía hacia abajo horizontalmente y apoyándose con dos tirantes por la parte de abajo, como plataforma de carga. Las ultimas versiones «G4e», «g5e» y «G6E» también estaban dotadas de una escotilla en el techo, que se abría hacia el interior.

También disponía de unos pequeños compartimentos bajo la cabina de los tripulantes y otros cuatro similares bajo el piso de la cabina, que en su uso civil se utilizaban como almacén de maletas y paquetería.

El avión estaba dotado de piloto automático y radiogoniómetro. Obligado, como todo los aviones trimotores, a no poder apartarse considerablemente de la configuración originaria, el Ju 52/3m conservó prácticamente sin alteraciones su fisonomía durante toda su larga carrera. Durante los años que corrieron desde 1931 hasta 1934 todos los Ju 52/3m que se fabricaron, fueron absorbidos por el mercado civil, y en la practica se diferenciaron solo por la adopción de varios modelos de propulsor empleando, como opción del BMW 132 (Pratt & Whitney «Hornet» fabricado bajo licencia) los Bristol «Pegasus», los Pratt & Whitney «Wasp», los Hispano Suiza, los Piaggio «Stella» (Estrella), y los diesel Junkers Jumo 5 L.

Nada más reconstruirse la Luftwaffe, esta aviación adoptó la versión militar del Ju 52 como bombardero standard, a pesar de su pobre velocidad máxim,. pues no quiso esperar a que los nuevos y prometedores proyectos (He 111, Do-17 y Ju 86) contrastaran su valía.

Distintos Ju 52/3m comerciales fueron preparados en versión hidro, con dos pontones unidos en correspondencia con las góndolas motrices y al vientre del fuselaje y empleados por las lineas de aviación finlandesas, noruegas, brasileñas y suecas, además de la Deutsche Lufthansa, que utilizó más de doscientos ejemplares del trimotor Junkers. Un Ju 52/3m, matriculado D-2600 y bautizado «Immelmann«, en honor de la famosa «Aquila di Lilla» (Aguila de Lilla) de la Primera Guerra Mundial, fue destinado para el transporte personal del dictador nazi Adolf Hitler.

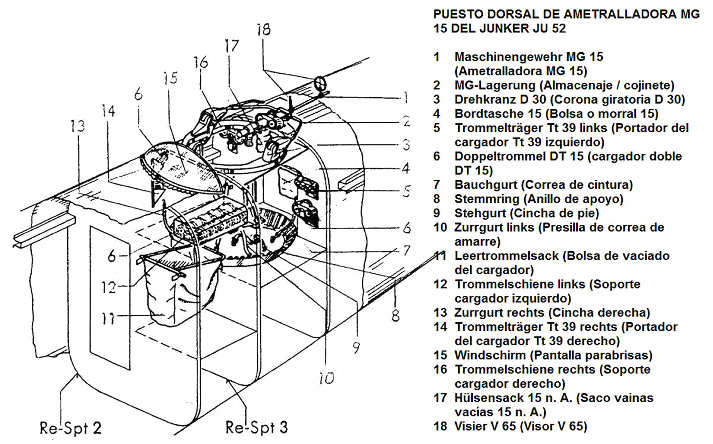

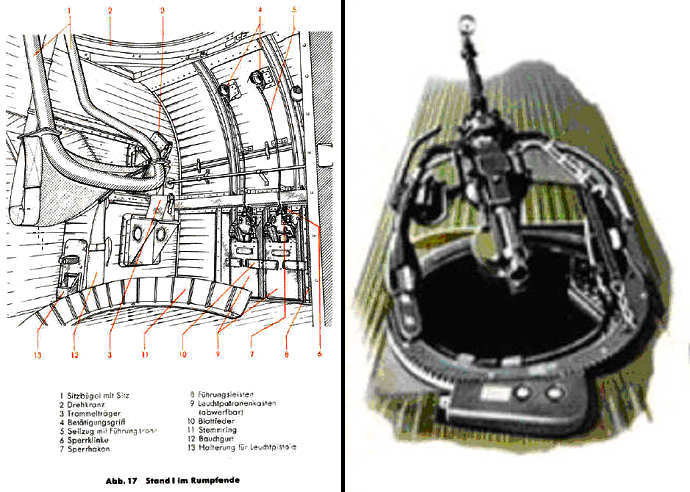

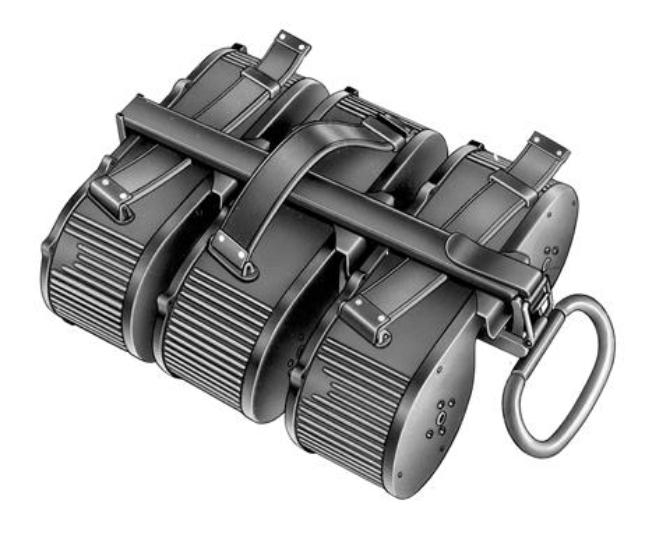

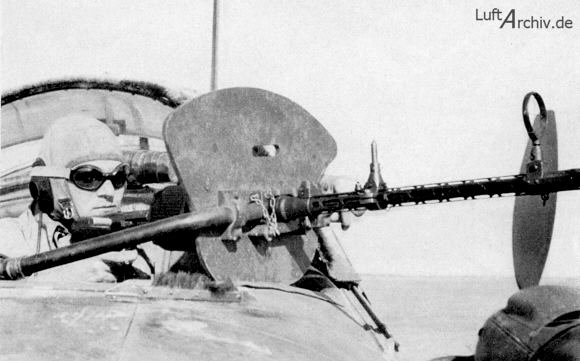

La versión militar iba armada con dos ametralladoras móviles MG-15, calibre 7,92 mm. una dorsal con 1.050 cartuchos, situada en una torreta giratoria en la parte dorsal descubierta, en el extremo posterior de la cabina de carga, y otra situada en un puesto ventral retráctil, con 750 rondas, que asomaba por debajo del fuselaje y por detrás del tren principal fijo, a la que se accedía con una escalerilla y conocido en España como la cazuela o el “puchero”. Más adelante, en el Ju 52/3mg7e y ante la manifiesta indefensión del Ju 52 frente a cazas atacantes,  se le añadieron dos ametralladoras MG 15 que disparaban desde los laterales del fuselaje y, en algunos aviones, por una ulterior ametralladora MG 15 instalada en el puesto de pilotaje, en la parte superior frontal del parabrisas.

La transformación en bombardeo era relativamente sencilla, se instalaba una torreta abierta en el lomo y hacia la cola, con una ametralladora MG-15 con 1.050 cartuchos. Un góndola retráctil conocida como «cazuela», «cesto de basura», etc, se le añadió en la parte baja, entre las ruegas del tren de aterrizaje, dotada de una segunda ametralladora MG-15, cubría al avión por su parte baja.

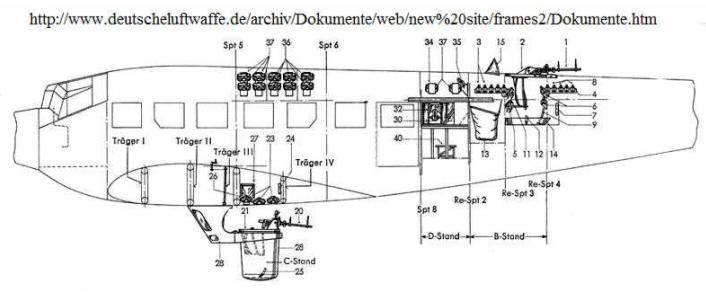

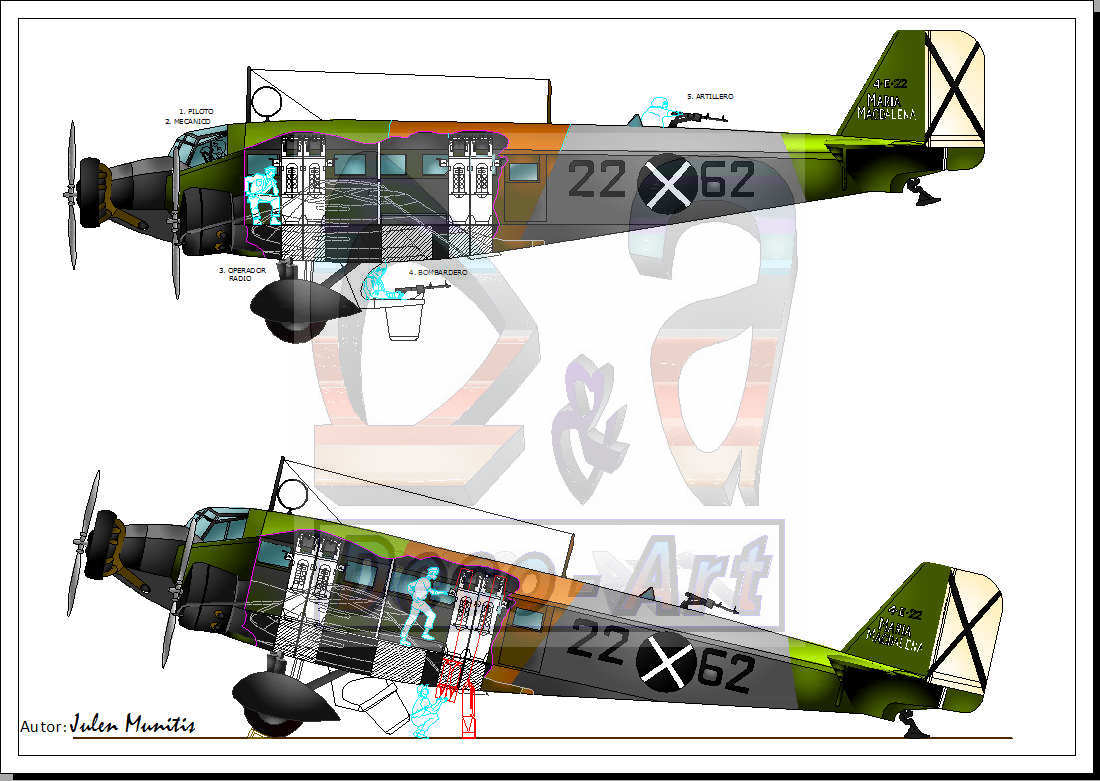

Se le añadían 3 pozos lanzabombas verticales dobles  DESAC 250/IX en la cabina de carga; dos delante formando un cuadrado (uno en el eje longitud del avión y otro más adosado hacia estribor (a la derecha), dejando un estrecho pasillo para el operador de radio. Otro más atrás, hacia la cola, en línea y centrado en el eje de la aeronave, tras el agujero para bajar a la «cazuela».

 La capacidad de máxima de carga de los 3 DSAC dobles era de 1.500 kg (6 bombas de 250 kg).

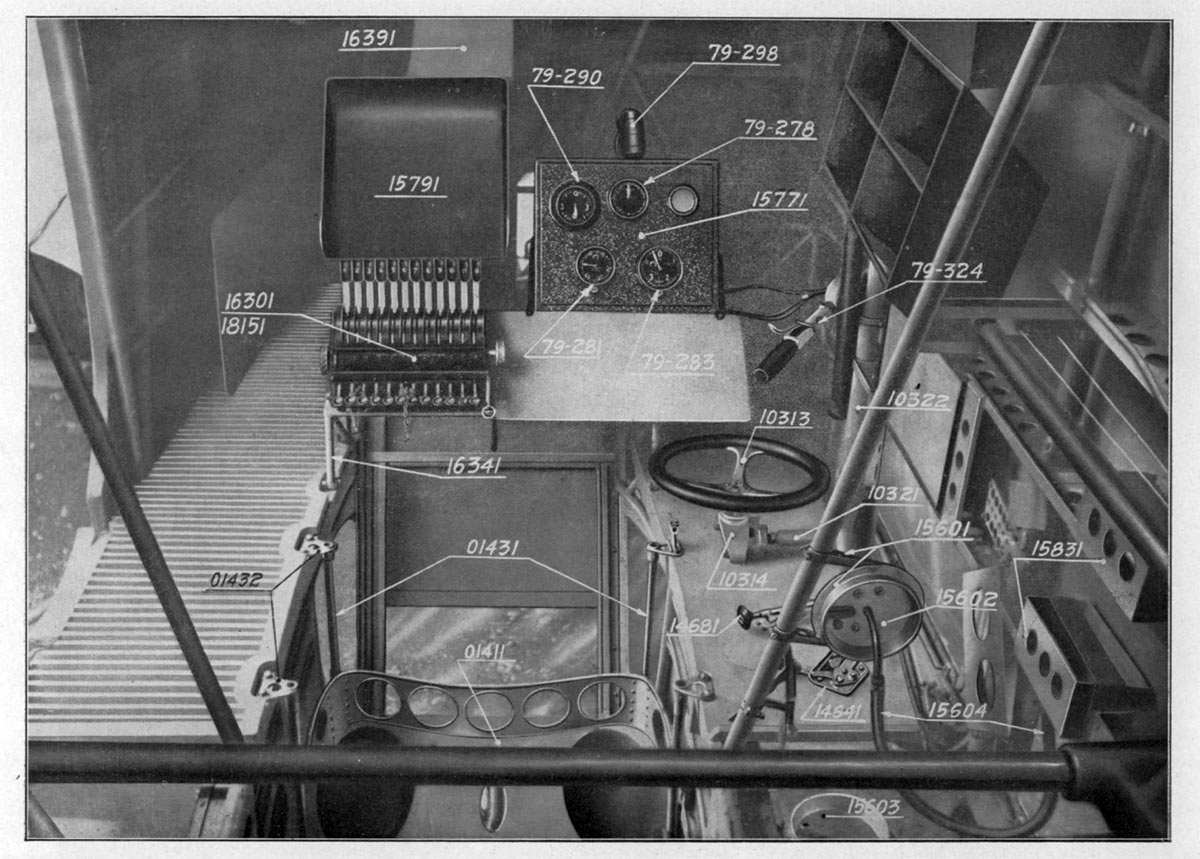

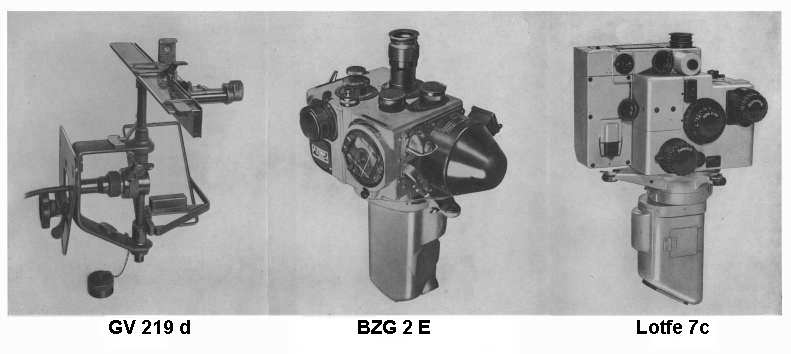

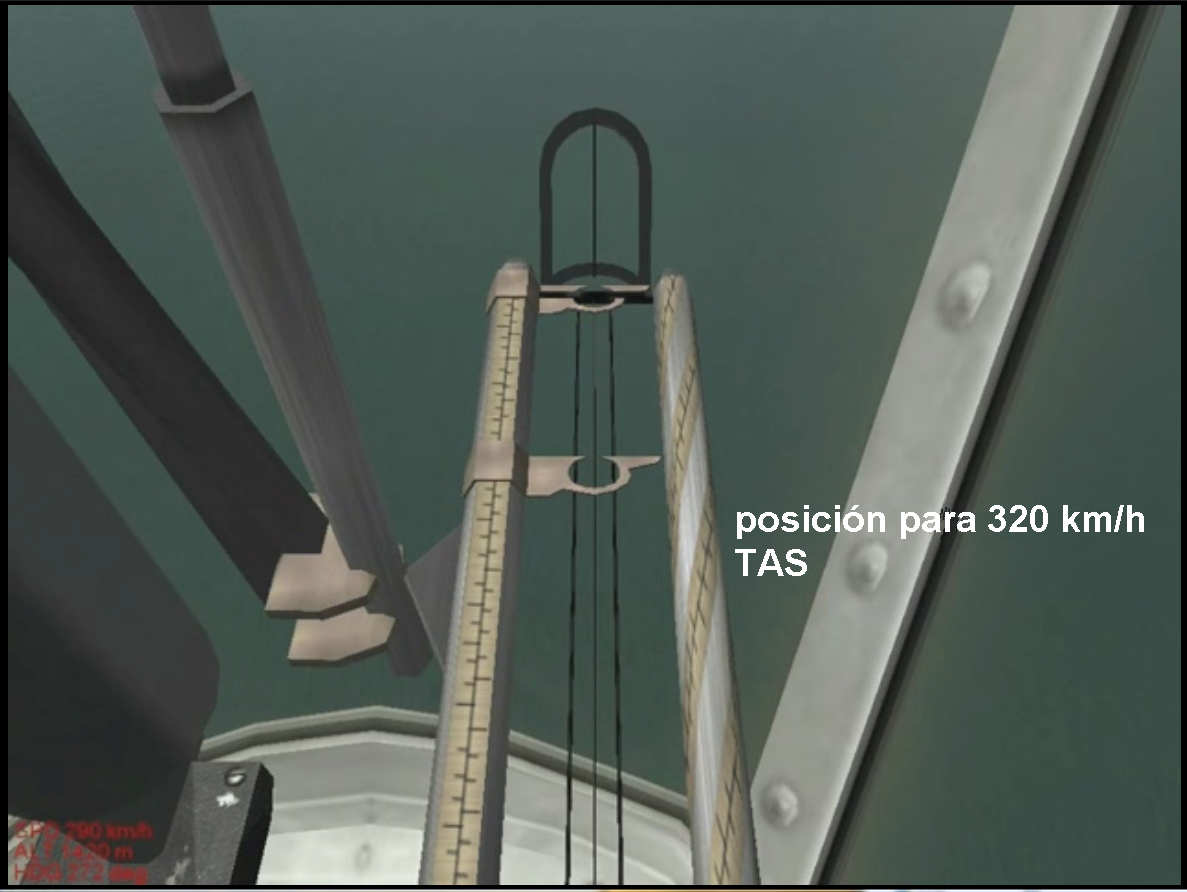

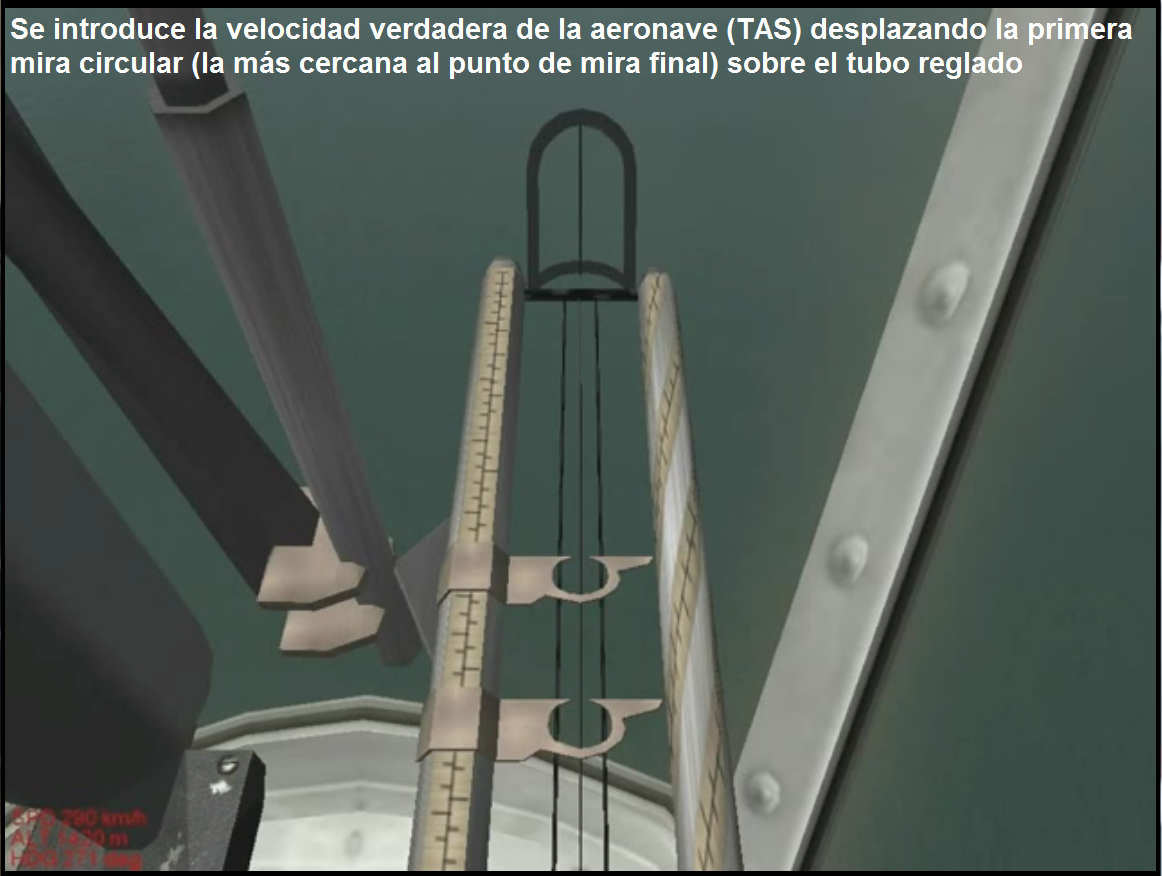

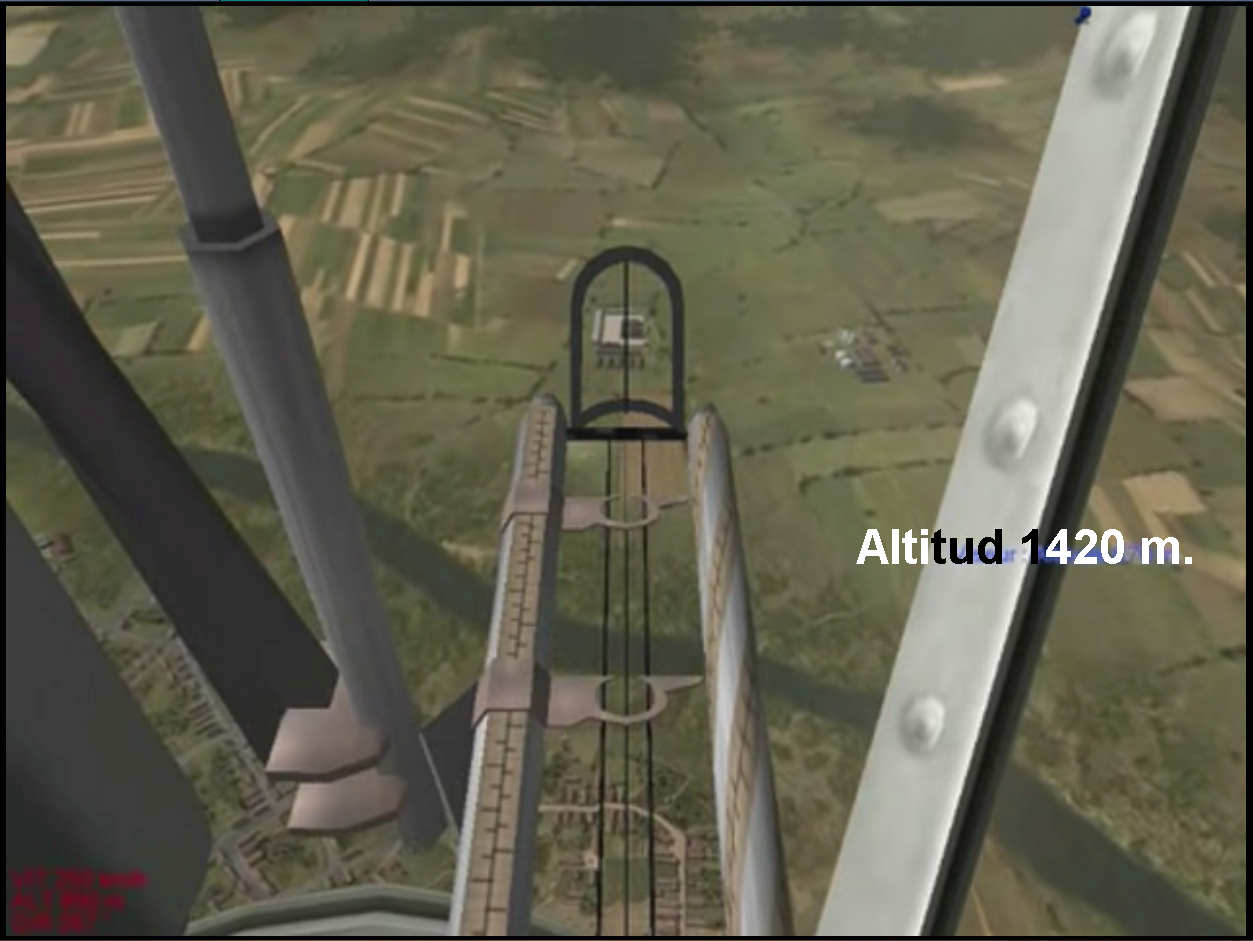

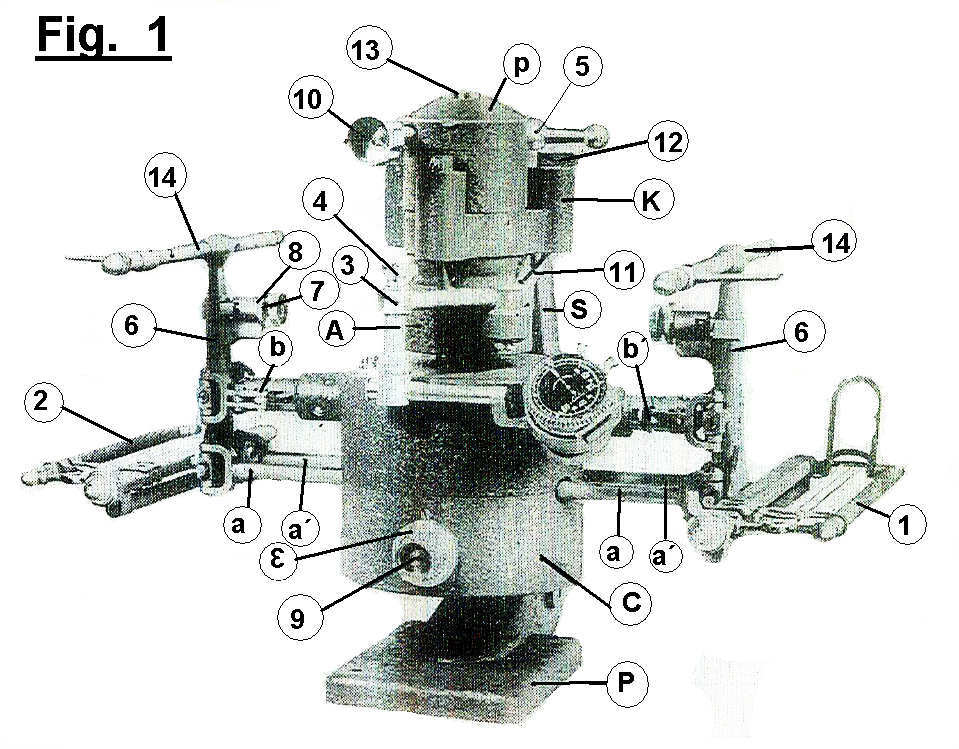

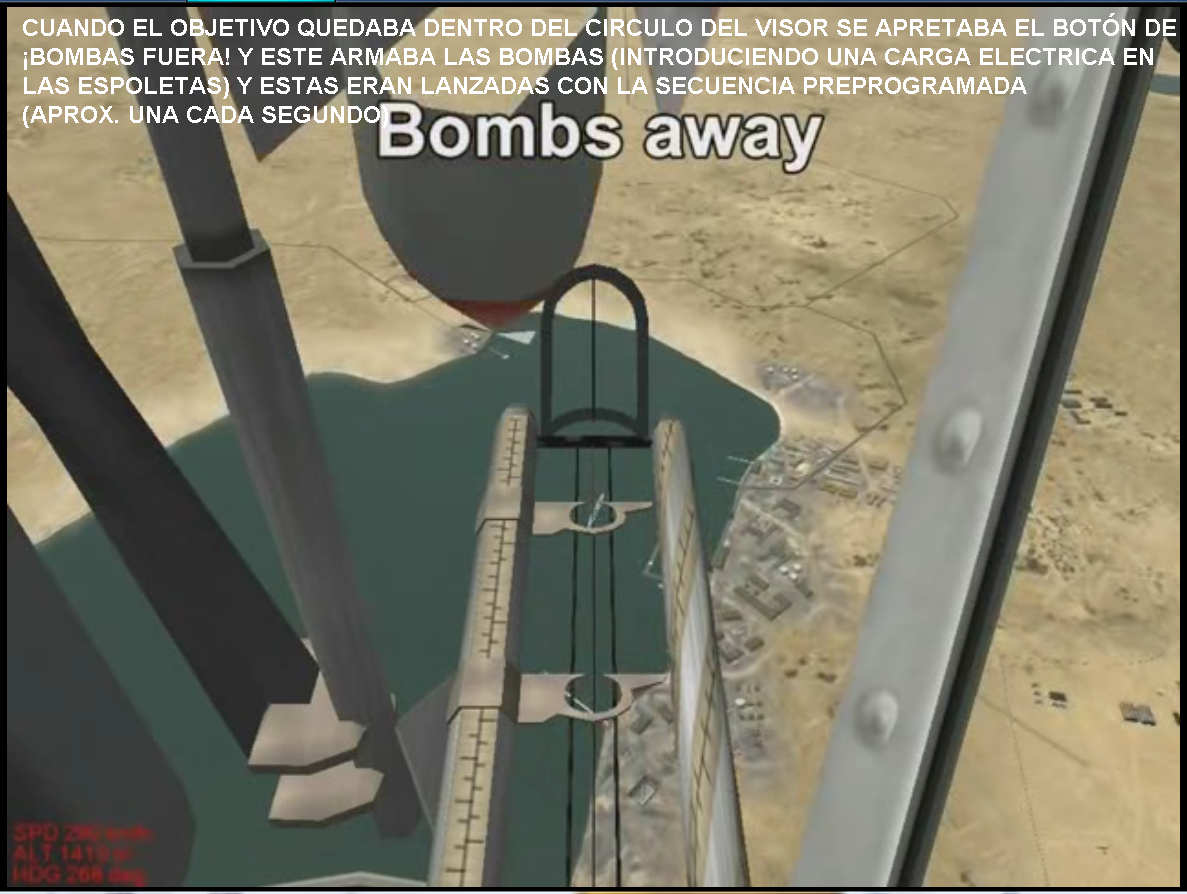

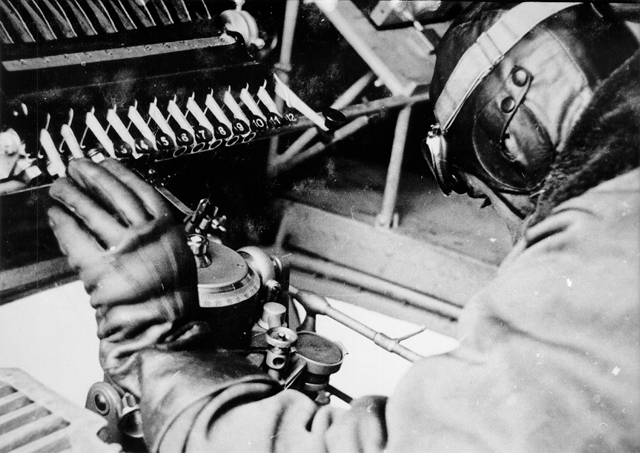

 Como visor de bombardeo poseían el «Gortz GV219d» montado detrás del parabrisas de la góndola inferior o «cazuela». Algunos investigadores opinan que el Ju 52 no utilizaba visor de bombardeo y que la suelta de bombas se hacía a ojo.

El retorno al original avión de transporte era aun más sencillo ya que se limitaba a colocar tapas del mismo duraluminio ondulado en las bocas exteriores e interiores de los pozos, al igual que en los agujeros del “puchero” y de la ametralladora dorsal.

La tripulación se componía. de cinco hombres: primer y segundo piloto, navegante-bombardero, radio-operador y ametrallador (esta misión podía desempeñarla el mecánico de vuelo). Las ventanillas laterales de la versión comercial se tapaban con un revestimiento de chapa.

El Ju 52/3m se revelo como un avión sumamente seguro y de gran confiabilidad, habiendose merecido los cariñosos apodos de «Anna di Ferro» («Ana de Hierro») y («Tia Ju«) por parte de sus tripulaciones. Este avión a pesar de su aspecto poco moderno y su aire pacifico, constituyo, con todo, uno de los elementos mas importantes del aparato bélico nazi, siendo fabricado en 2.804 ejemplares durante los años del conflicto (145 en 1939, 847 en 1943 y 379 en 1944), sumados a los diversos centenares fabricados antes de 1939, y que, en gran parte, fueron encargados al estallar las hostilidades.

El Ju 52/3mg3e tendría, una actuación de primer plano como bombardero (sobre todo nocturno) y, principalmente, como transporte, en los acontecimientos que en el verano de 1936 ensangrentaron la península.

El Ju 52/3mg7e fue, entre todos los trimotores Junkers de la famosa familia el que se fabricó en mayor numero de ejemplares pero también en esta versión la fisonomía del avión siguió siendo sustancialmente idéntica a la del prototipo Ju 52/3m, dado que las principales diferencias entre las distintas series se limitaron normalmente a variantes en las instalaciones, el armamento defensivo y los motores empleados. Los motores del Ju 52/3mg7e eran los motores en estrella BMW 132 T de nueve cilindros de 830 caballos, que accionaban hélices bipala, caracterizados por excelentes dotes de confiabilidad y fácil mantenimiento. El motor central estaba carenado por un aro Townend de cuerda limitada, el que generalmente se extendía en una cubierta dorsal, en tanto que los motores laterales estaban provistos de carenados NACA. Los depósitos de combustible, instalados en el ala, tenían una capacidad máxima de alrededor de 2.450 litros.

La producción del Ju 52/3m, culmino con la versión g14e, dotada de blindaje para la protección de los pilotos y de un armamento defensivo más pesado.

En España, el Ju 52/3m, entre otras cosas, había sido fabricado bajo licencia, en un centenar de ejemplares, por la Construcciones Aeronáuticas S.A. hallando amplio empleo en el territorio metropolitano y en las posesiones de ultramar.

III.- EL POZO LANZABOMBAS DESAC 250

NOTA:

   Puede parecer lógico que incluya en este trabajo monográfico  el trabajo anterior, publicado el año pasado y que llevaba por título «El Pozo lanzabombas ESAC 250/IX» y, debo confesar, que he tenido mis dudas al respecto. La razón que lo deje  así es que si desarrollo en exceso aquí tendría que volver a repetirlo cuando, en el futuro, trate sobre el Heinkel He 111, ya que no vale la pena tratar los ESAC y los DESAC como dos modelos distintos de lanzabombas, sino que podríamos decir que el DSAC era una simple adaptación particular del original ESAC al Ju 52 y sólo lo porto él y ningún otro aparato.

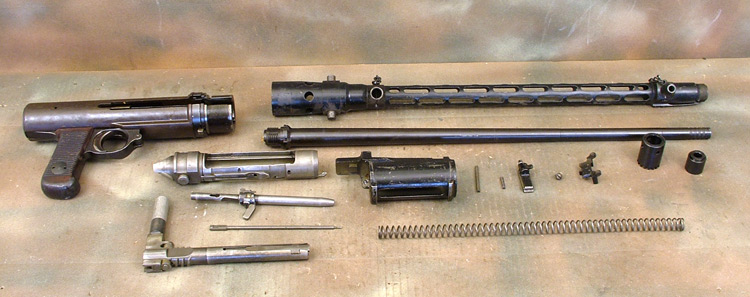

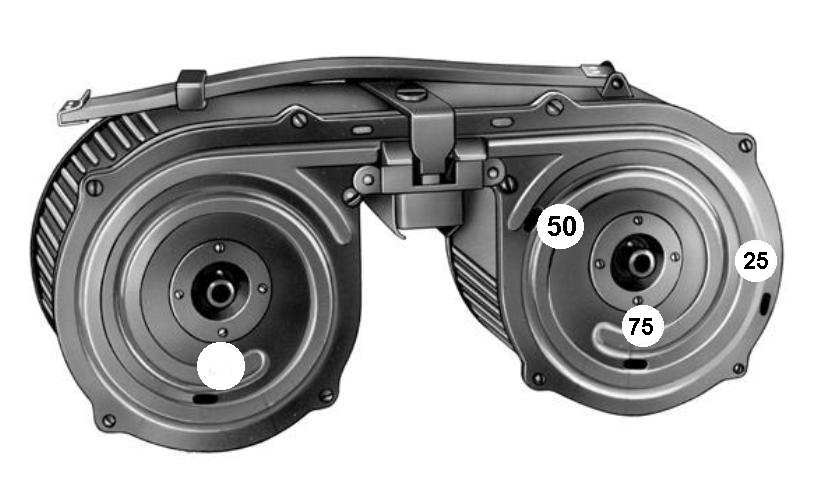

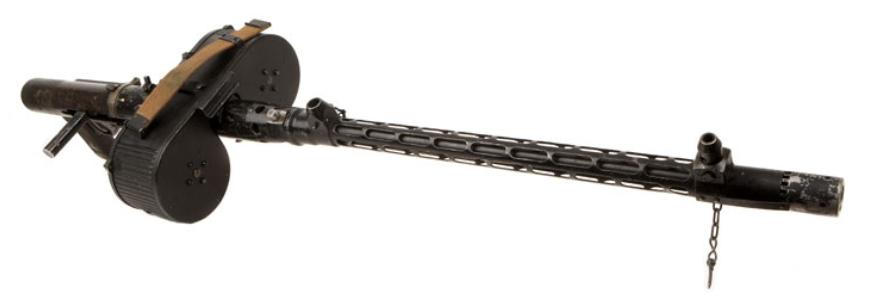

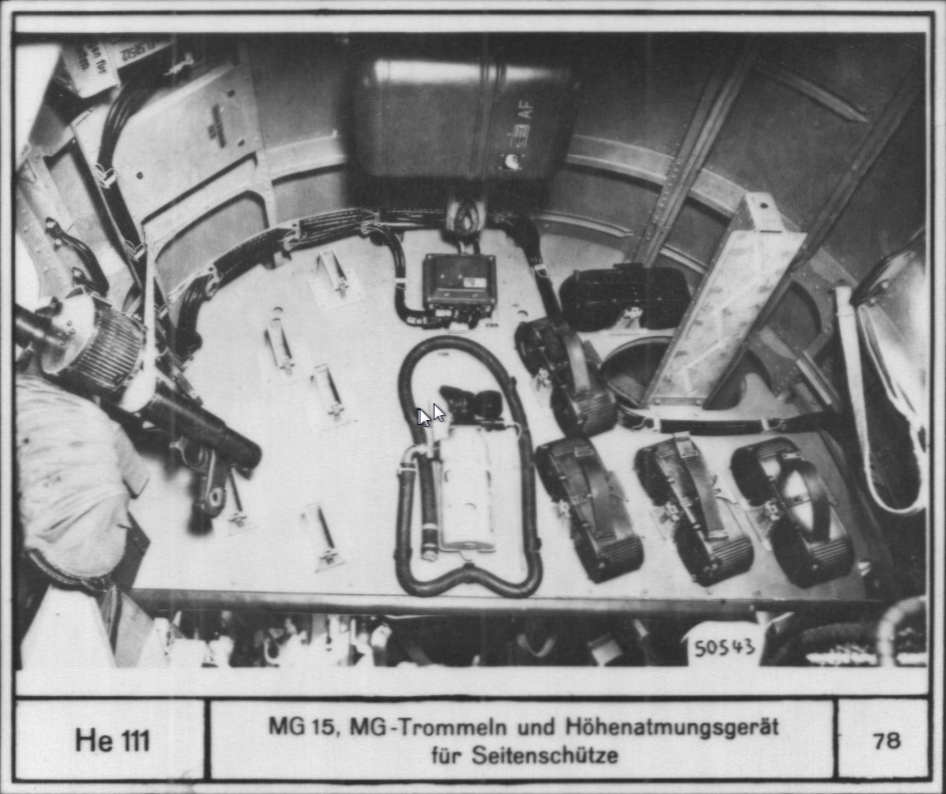

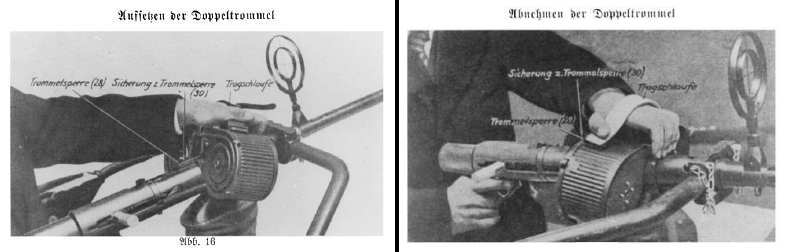

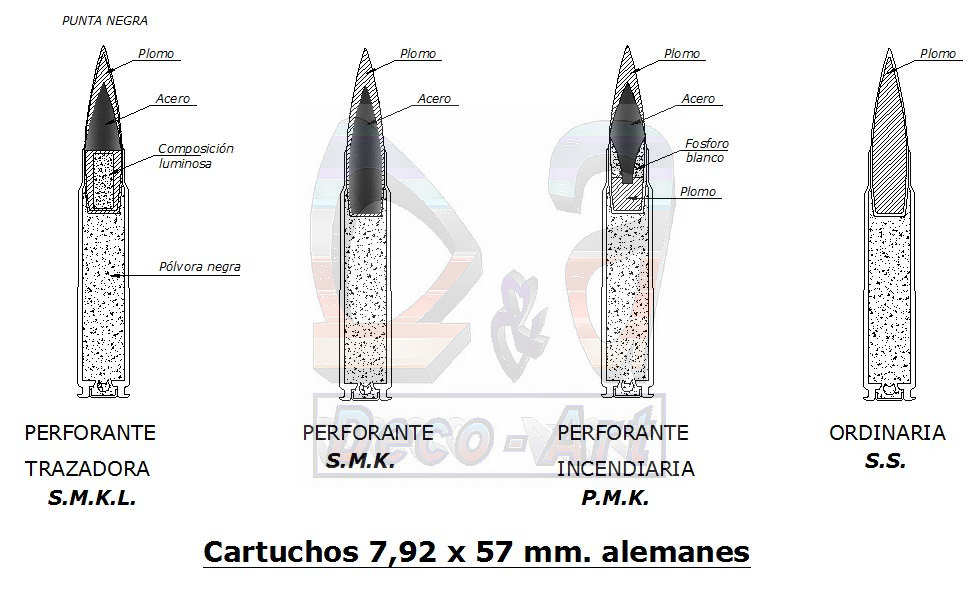

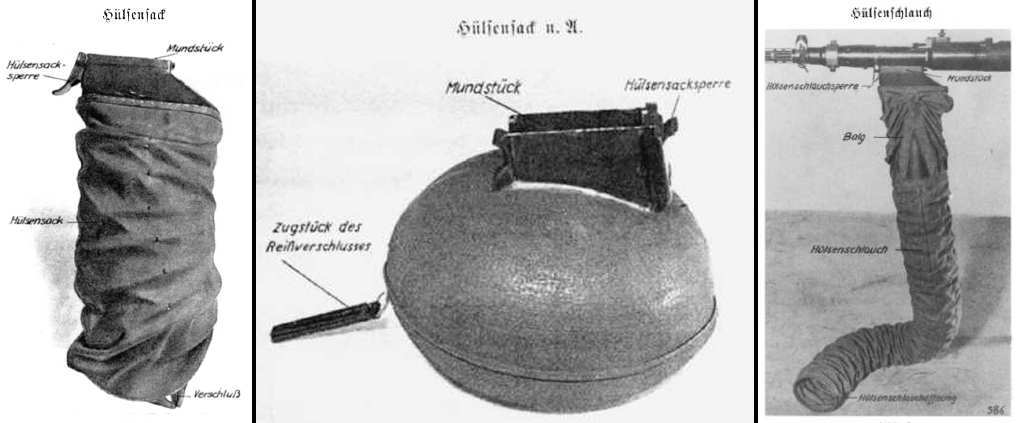

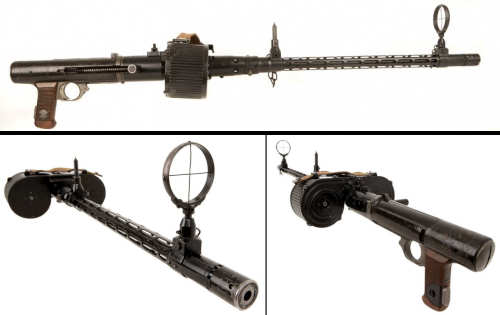

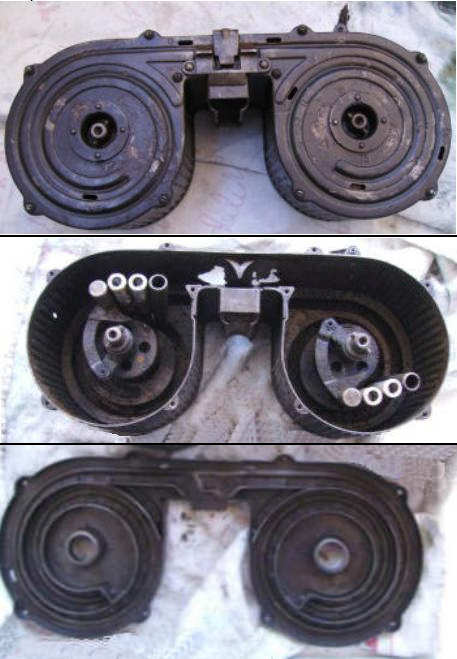

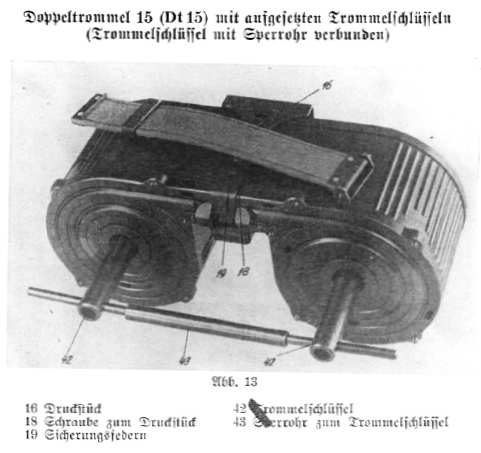

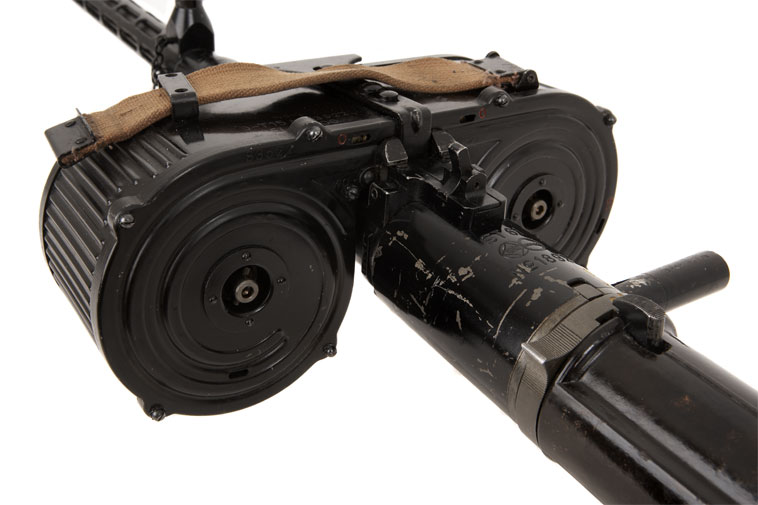

   La misma regla de tres se puede aplicar a la ametralladora MG 15, que era el única arma defensiva en esos años, del Ju 52, del He 111, Ju 86, Do 17 y los cazas Me 109 y He 51, lo cual no tiene mucho sentido, por ello trato el pozo ESAC y la ametralladora MG 15 cómo monografías independientes y así no repito en exceso información y gráficos, que de hecho, soy consciente de que sucede. Procurare evitarlo y corregirlo en los posible, pero también os pido un poco de comprensión ya que el volumen que esta tomando este blog es considerable y me exige un ingente trabajo. Cuando al tratar el  tema de una aeronave, tenga que hablar de los pozos de bombardeo o la MG 15, aportaré sólo unos pocos datos y alguna documentación, fotos y gráficos que haya conseguido mas recientemente, para no dejar cojo el apartado y insertaré una nota destacada remitiendo a su monografía correspondiente.

 » Rediseñar el Ju 52 para convertirlo en bombardero no fue tarea fácil. Los Junker no tenían originalmente espacio en el fuselaje para colocar un portabombas horizontal, como se hacía normalmente, ya que los largueros de las alas se cruzaban bajo el fuselaje. Y la mejor ubicación para clocar la bodega de bombas, equilibrada en el centro de gravedad y con un buen soporte estructural, era donde se cruzan las alas al fuselaje. En consecuencia, la bodega de bombas tenía que ser llevada hacia la popa, poniendo en peligro el centro de gravedad del avión una vez lanzadas las bombas. Paralelamente, por falta de espacio, los ingenieros de la Junkers se vieron obligados a diseñar, en colaboración con la Heereswaffenamt (HWA), la oficina de armamento de la Wehrmacht, un portabombas vertical o Elvemag, en el que las bombas se colocaban boca arriba en lugar de recostadas  de forma horizontal.»                                                                                                                                                                                                                                                                                                                                                 Recogido de IRUJO, Xabier, La Gernika de Richthofen,  Fundación Museo de la Paz de Gernika. 2012. Pág. 103, que a su vez lo toma de: KAY, Antony L. Junkers Aircraft & Engines, 1913-1945. Putnam Aeronautical Books, London, 2004. Pág. 110

«Este nuevo dispositivo se instalaba entre los primeros  tres largueros de los Ju 52/3m g3e, y fue asimismo aplicado a los Heinkel He 111 y a los Dornier Do 17, llamados «pluma voladora» por su estilizado fuselaje que impedía colocar amplias bodegas de bombas de forma horizontal. La colocación de bombas de forma vertical permitía armar las bombas de forma mecánica. Estas bombas tenían un fusible que accionaba el sistema eléctrico del bombardero. Al caer las bombas, los cables de seguridad y de carga se retiraban y la bomba se activaba en un par de segundos. Este era un sistema adecuado para bombarderos de baja altura y baja velocidad, como el de Gernika.»

IRUJO, Xabier, La Gernika de Richthofen,  Fundación Museo de la Paz de Gernika. 2012. Pág.103

   No tengo ninguna objeción que hacer a la primera parte de la cita de nuestro apreciado y bien conocido historiador Xabier Irujo, salvo que yo, para rizar el rizo, diría que las bombas se colocaban de pie,  punta arriba o con la anilla para arriba, en lugar de boca arriba. Esto último iba medio en broma para relajarnos un poco entre tanta bomba y dispositivos. Sin embargo a la segunda parte de la cita me veo obligado a ponerle mas pegas, En primer lugar si se aplicó al He 111 y también al Ju 88, pero un una versión del original pozo DSAC (doble), denominada ESAC, que prácticamente venía a ser igual, sólo que este era individual y no doble. La mayor discrepancia viene al considerar que el Dornier Do 17 E también lo portaba ya que no es así, como lo mostramos en este trabajo. Este pequeño error no es nuevo, pues de todos los historiadores e investigadores del arma aérea en la GCE, nadie hasta el momento lo ha visto así, incluídos aquellos que tuvieron que conocerlo. Para volver a rizar el rizo utilizaría el termino espoleta en lugar de fusible y diría: Estas bombas tenían una espoleta que recibía una carga eléctrica del bombardero. Al caer las bombas, los enchufes conectados a esta espoleta se soltaban por la propia inercia de la caída de la bomba …. Aclaro que no es mi intención incordiar sin sentido, sino que busco siempre una mejor y mas clara comprensión por parte del lector.

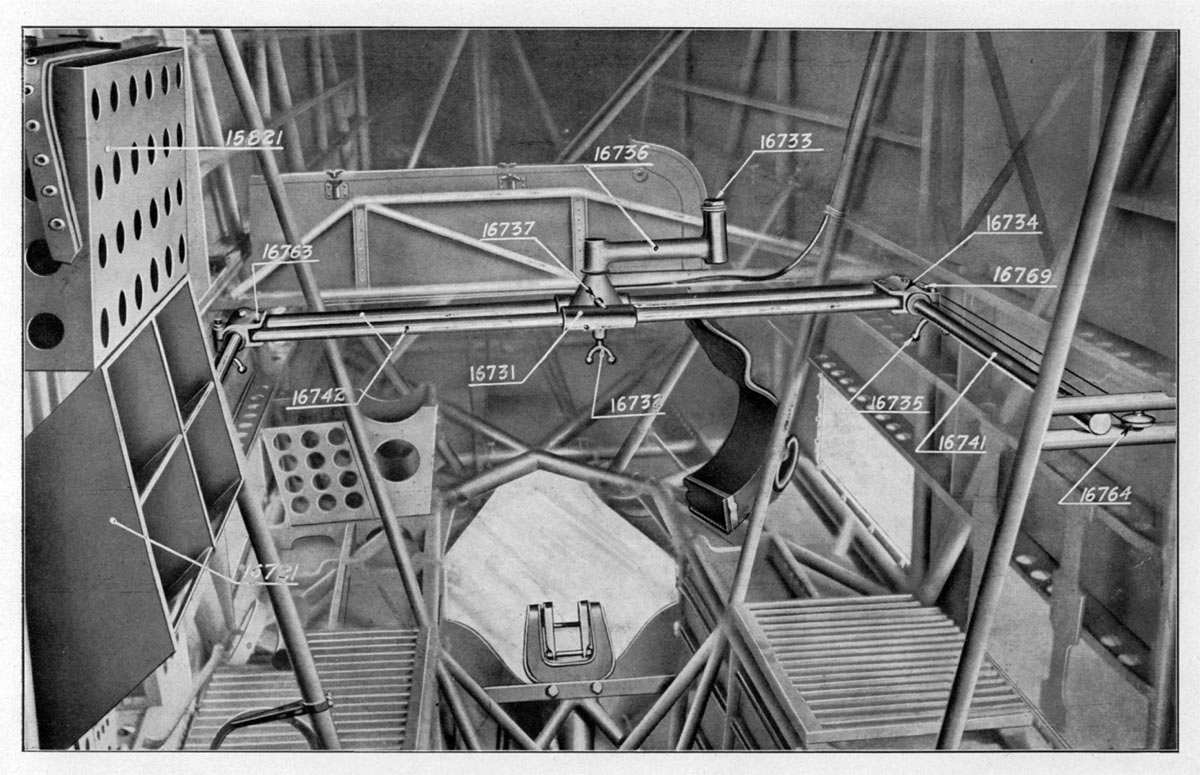

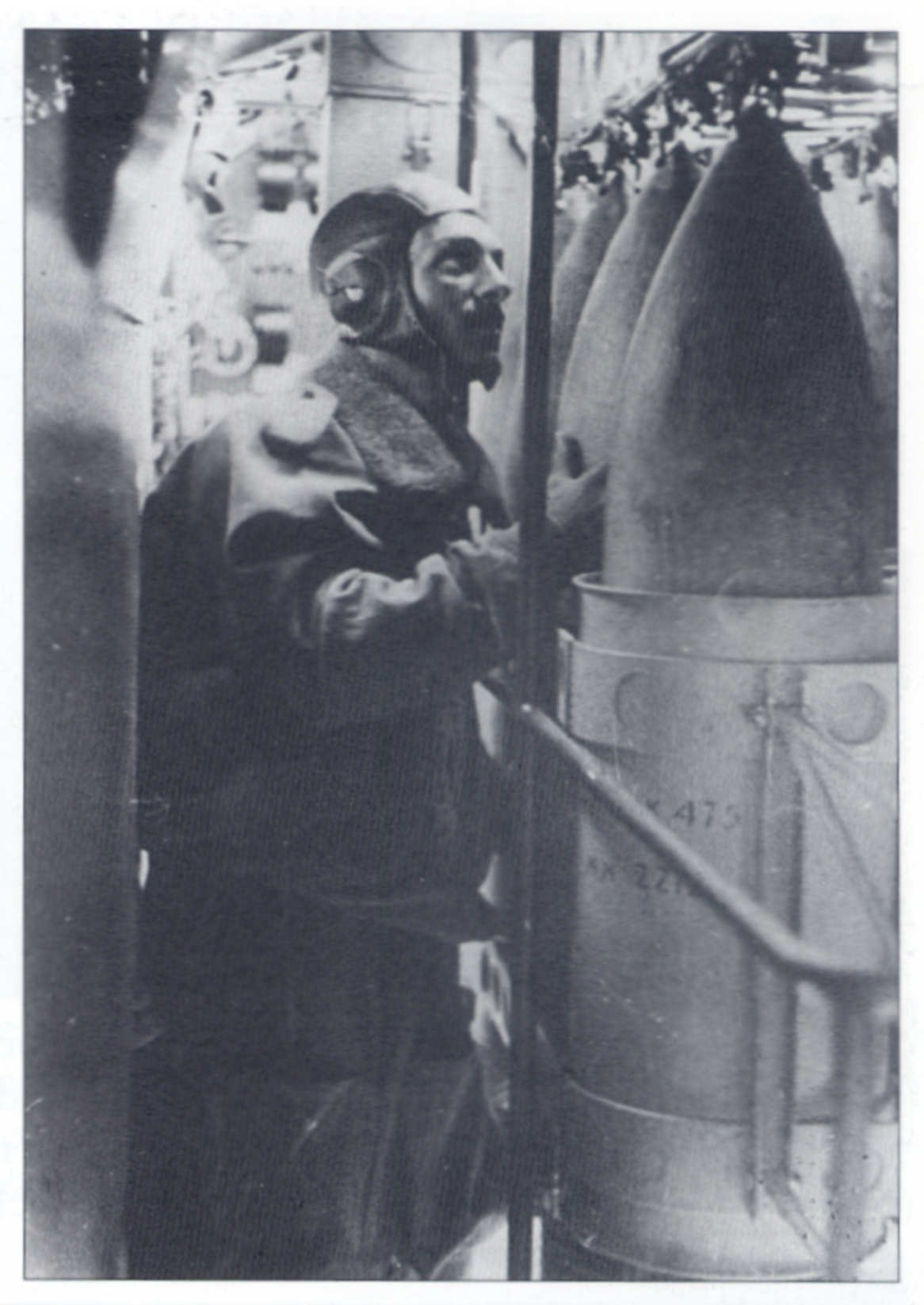

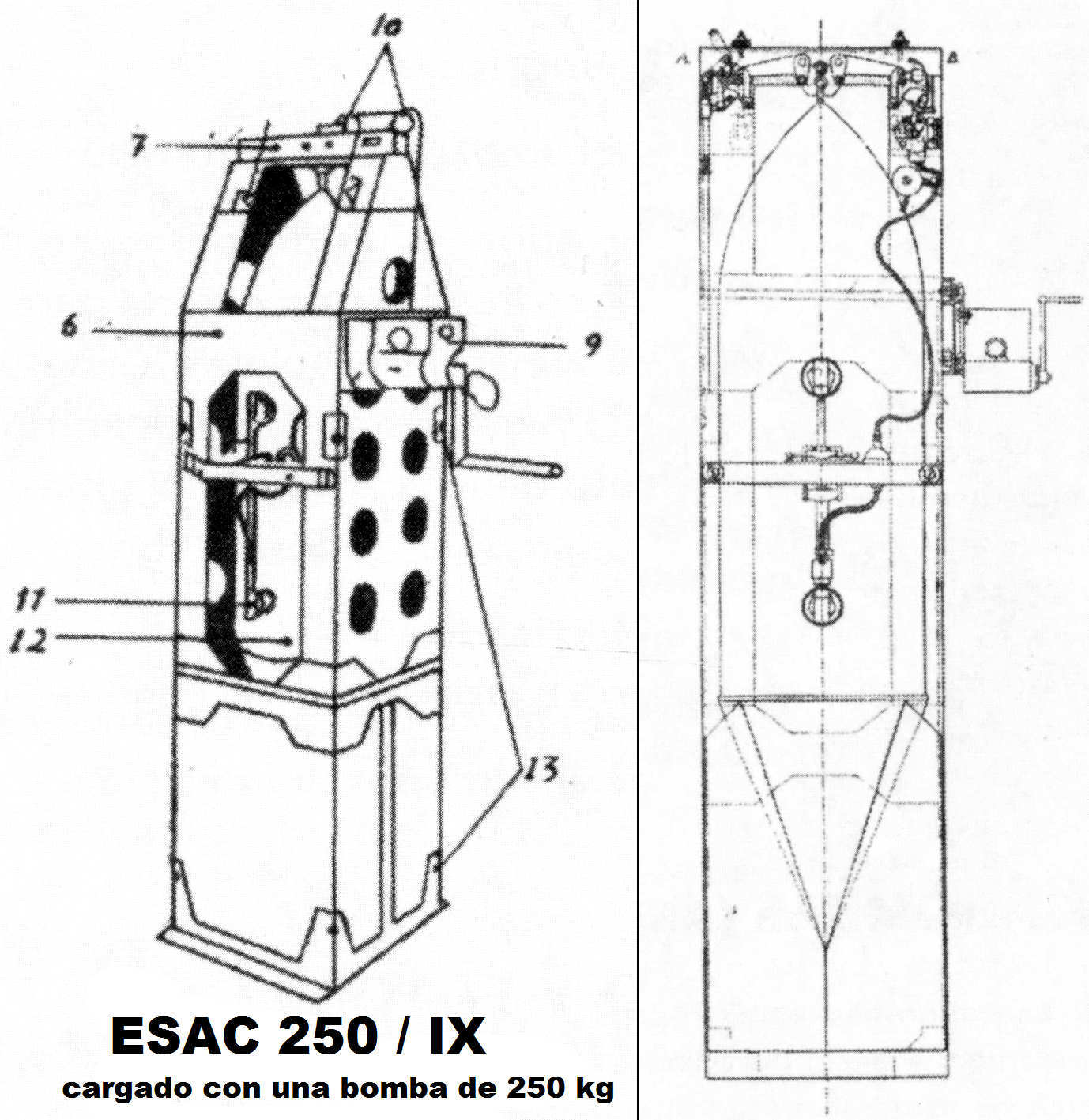

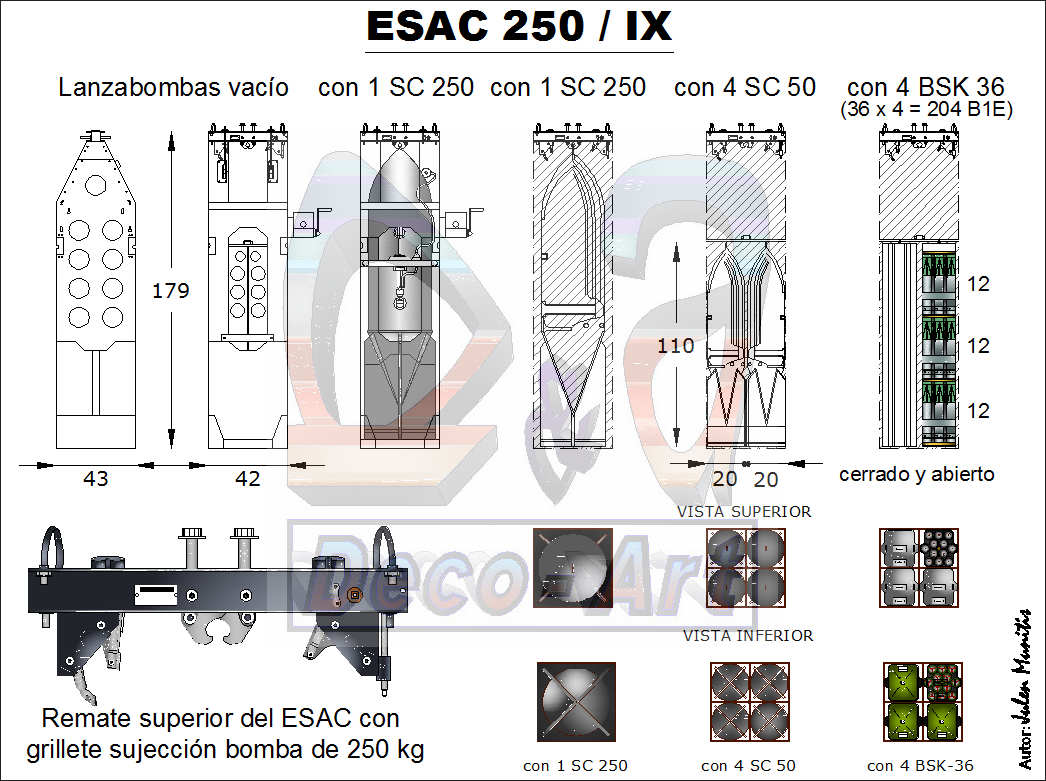

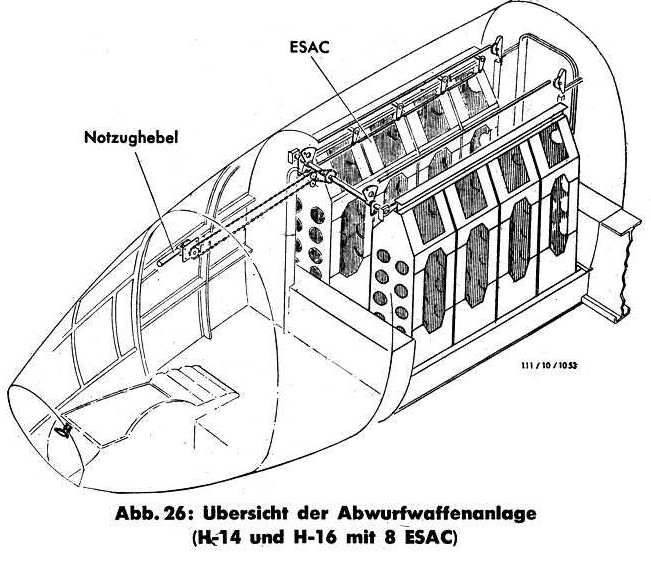

   El pozo lanzabombas DESAC que portaban los Junkers Ju 52 eran muy similares a los ESAC y prácticamente sólo se diferenciaban en que los primeros eran dobles y de disparo manual y no individuales como los ESAC, que era además de disparo automático eléctrico y que portaban los Junkers Ju 86 y Heinkel He 111.

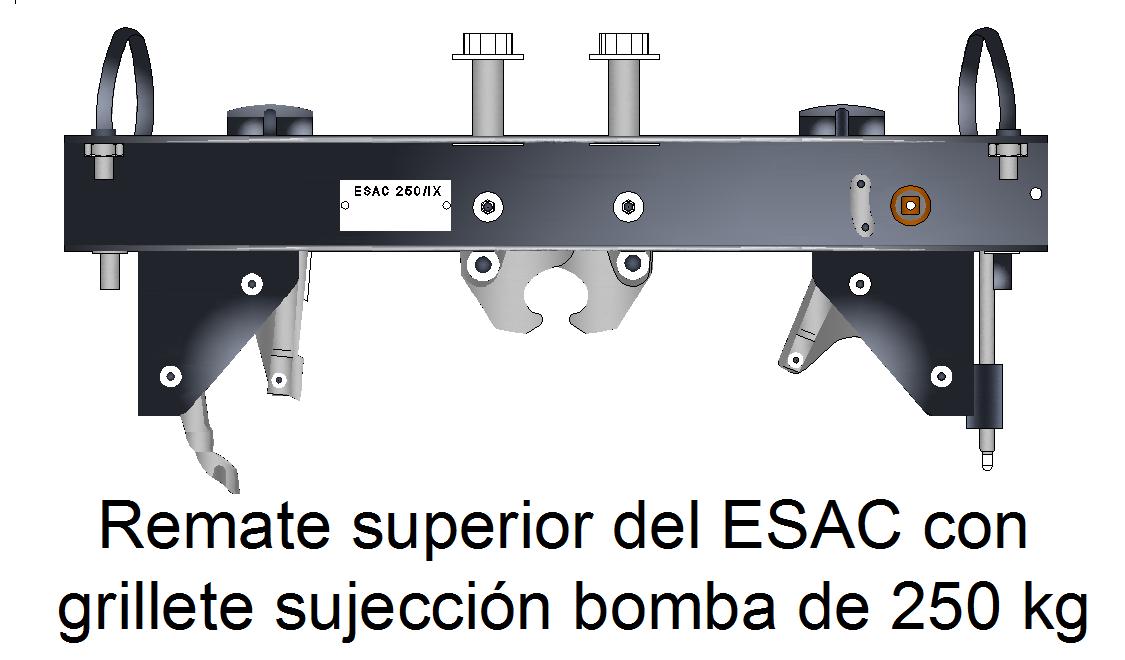

   La denominación completa del ESAC era «Elektrische Senkrechtaufhängung» o Suspensor vertical eléctrico, desconozco con exactitud el significado del acrónimo DSAC, pero imagino que la «D» podía significar «dual» o «doppelt» por ESAC doble. Básicamente era un cajón de duraluminio  de 42 x 43 x 179 cm. de altura y un peso, en vacío, de 35 kg., con grandes agujeros o ventanas para acoplar los mecanismos de carga eléctrica de las espoletas, conocido entre los tripulantes alemanes como el “Cubo de la basura” y entre los españoles como «El puchero».

   Fue desarrollado por Mechanische Verkstatten Beubrandenburg -G.m.b.H.- TTalleres Mecánicos de Nueva-Brandenburg  y permitía el lanzamiento de bombas de 10, 50 y 250 kg. y contenedores de incendiarias, activando eléctricamente la espoleta de las tres últimas, en el momento del lanzamiento. Las bombas de 10 kg se acoplaban mal en el lanzabombas y fueron motivos de algún disgusto serio, como más adelante comentaré, por lo que eran escasamente utilizadas y siempre como bombas antipersonal contra concentraciones de tropas, trincheras, etc.

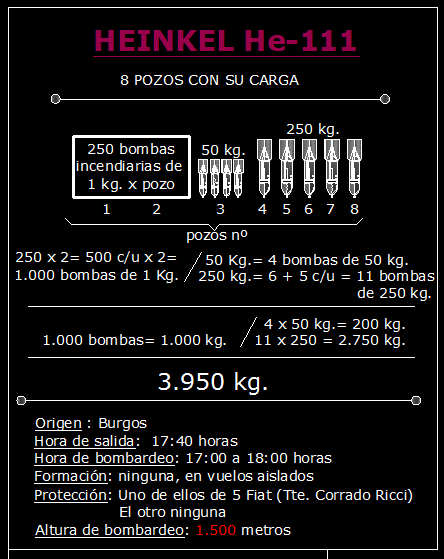

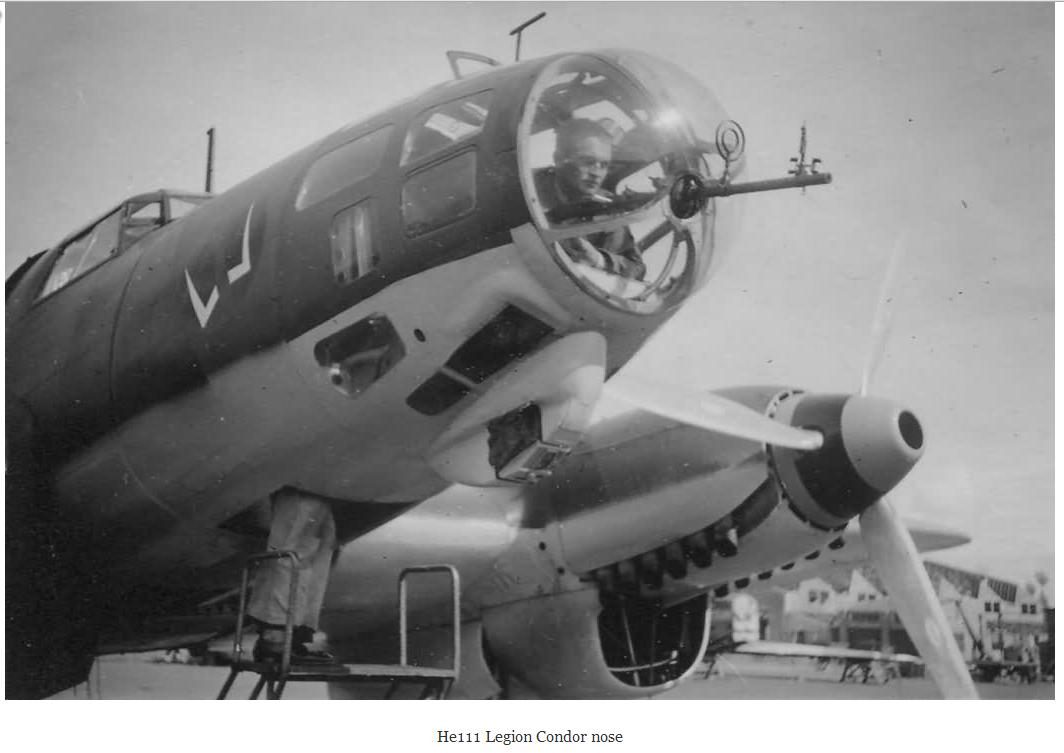

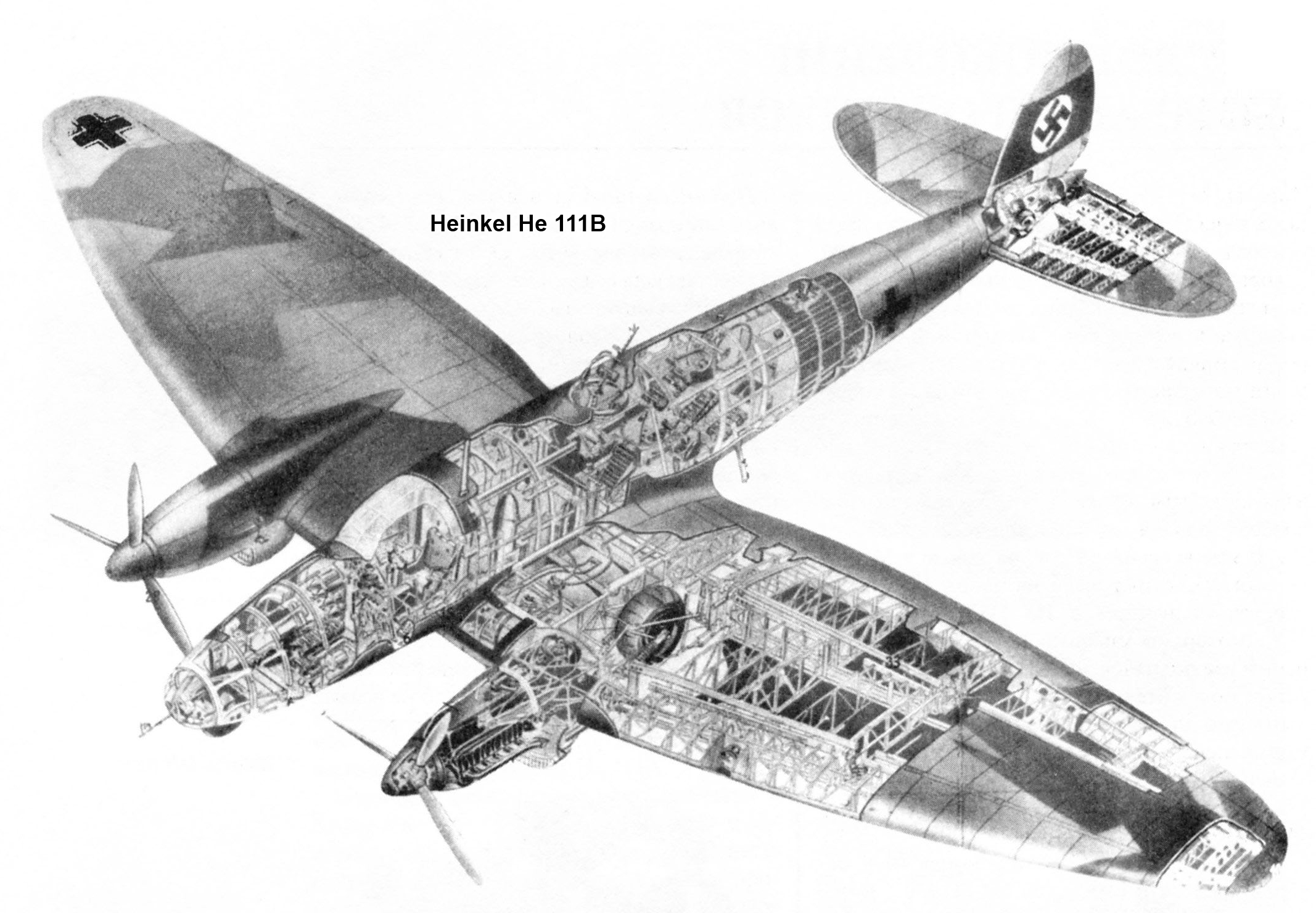

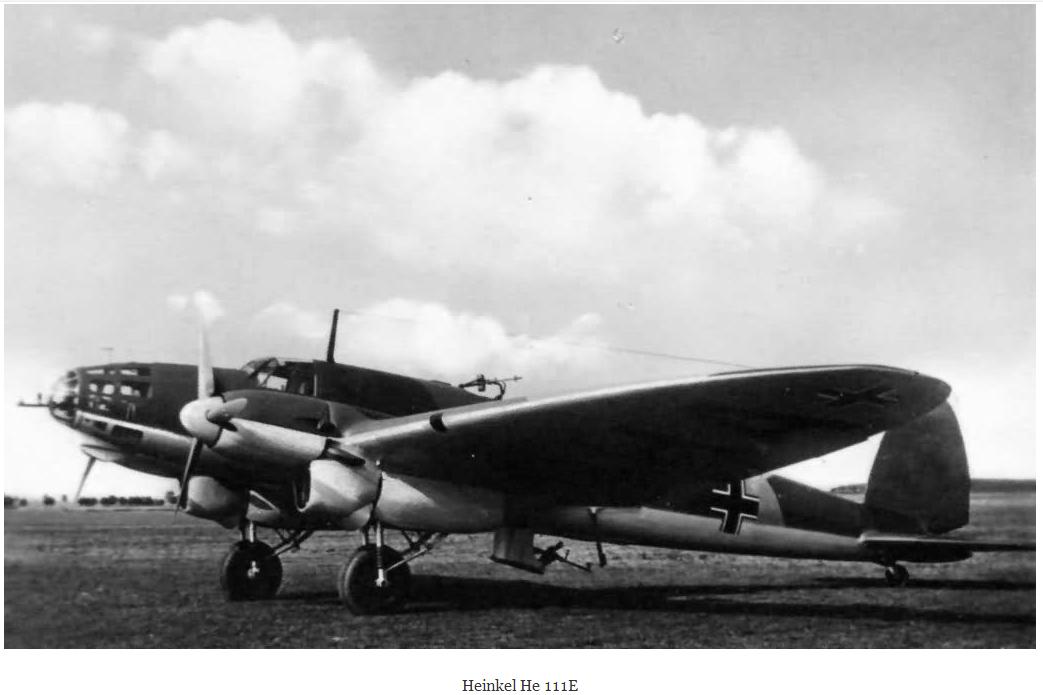

   A diferencia del Heinkel 111 (que los llevadas a los dos lados en la bahía de bombas, dejando un estrecho pasillo central), el Junker 52 que no había sido diseñado en su origen, como bombardero, llevaba seis pozos eyectores o lanzabombas ESAC 250/IX en la cabina de carga, cuatro delante, dos centrados en el eje longitudinal del aparato, frente a la doble portezuela de la cabina de pilotaje y otros dos adosados a ellos por la derecha, agrupados formando un cuadrado de 84 x 84 cm. aprox., dejando un pequeño espacio entre ellos y la mampara de separación de la cabina del piloto, para la radio y su operador. Asi pues el pasillo de salida del a cabina y de paso era por la izquierda (a babor) del aparato. Otros dos pozos más hacia la cola, después del hueco para bajar al ”puchero” el bombardero-ametrallador, estos sí, centrados uno detrás del otro, formando un rectángulo de 42 x 84 aprox.

  El hecho de que al menos dos de los lanzabombas iban descentrados fuera del eje longitudinal, desequilibrando la estabilidad del aparato no dejaba de asombrarme, hasta que me percate del porque de esta singularidad, los brazos de control de los alerones principales y de los traseros, incluído el timón de cola, pasaban bajo el suelo de la cabina de carga por la parte izquierda, no centrados, lo que obligó ha buscar otra distribución de los pozos. Otro condicionante para atravesar el suelo del fuselaje eran los ocho intocables tubos de fijación de las alas al fuselaje. Veámoslo más claro en estos croquis.

   Por eso el observador-bombardero podía manipular el timón de cola en el último momento antes de soltar las bombas, ya que los brazos de transmisión de los pedales, pasaban por encima de parte derecha de la cabeza del observador-bombardero en el «puchero». Desconozco, por el momento,  el mecanismo concreto que se utilizaba para conseguirlo. Según testimonios de los pilotos, este mecanismo resultaba poco eficiente por lo que estudiaron varios métodos para transmitir al piloto las correcciones de rumbo necesarias, primero a través de señales sonoras (pitidos tipo morse) para acabar implantando un sistema de luces que se encendían en la cabina junto al piloto. De ello trataremos en otro apartado.

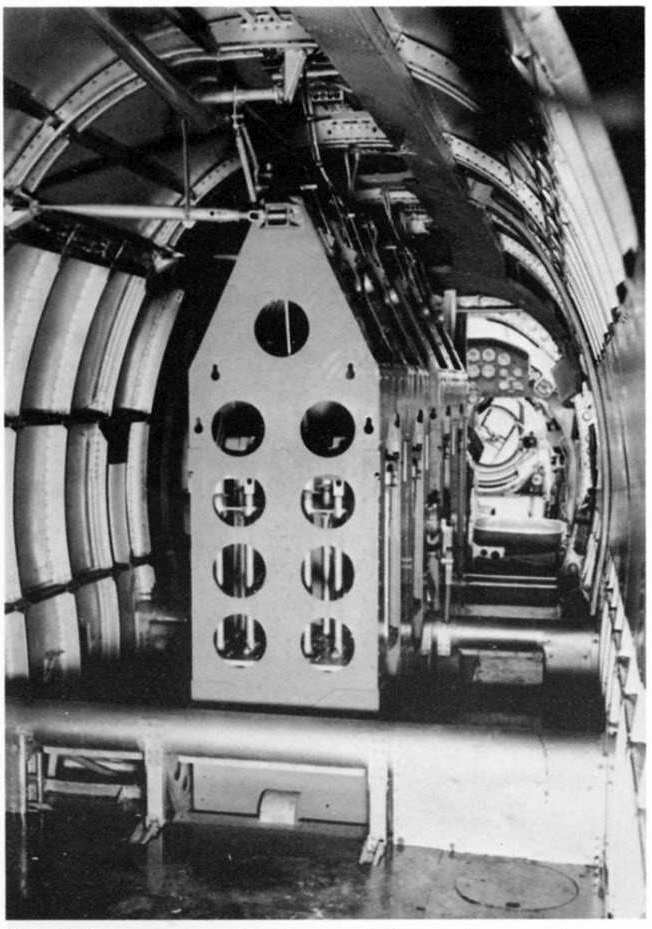

» Los Junkers 52 (al igual que los Heinkel 111 y los Ju-86) sólo disponían de lanzabombas internos, que no admitían sino unos tipos tipos determinados de bombas. Todo cambio de carga hubiera precisado modificaciones en los lanzabombas y un largo período de experimentación, necesario para prevenir incidentes durante el lanzamiento o en el transporte y carga. No debe olvidarse que, incluso con las bombas normales, ya experimentadas ampliamente en los polígonos de tiro y en la práctica bélica, se produjeron accidentes fatales con más frecuencia de la que pudiera considerarse tolerable, que llegaron a provocar la explosión en el aire de varios Junkers 52 en el año 1937. Pues bien, ni antes ni después del ataque a Guernica se incorporó ninguna modificación a los lanzabombas de los Junkers 52; sólo a finales del verano del año citado se corrigieron los defectos que originaron las explosiones aludidas, de acuerdo con las instrucciones del ingeniero español Jacinto Ruiz Ayllón.»

SALAS LARRAZABAL, Jesús

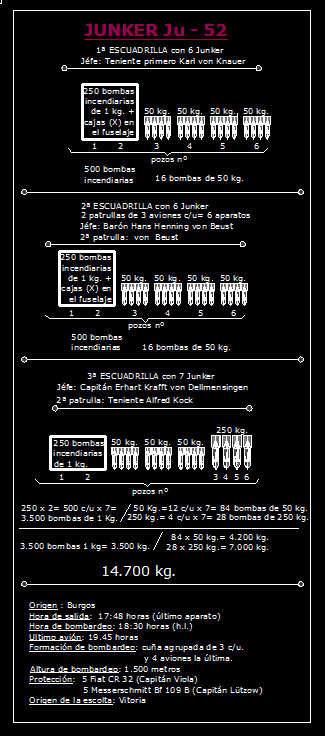

Los Junkers 52 que volaron en España tenían instalados 3 lanzabombas dobles DSAC 250 con dos pozos cada uno, lo que sumaban seis pozos, cuatro delanteros y dos traseros y en cada uno de ellos podían cargarse una de las siguientes combinaciones de bombas:

–     1 bomba de 250 kg   =  250 kg                                                                                                             –     4 bombas de 50 kg   =  200 kg                                                                                                              –   16 bombas de 10 kg   =  160 kg                                                                                                                – 144 bombas de 1 kg     =  144 kg

Queda pues claro que se perdía capacidad de carga, según fuera menos el tamaño de las bombas.

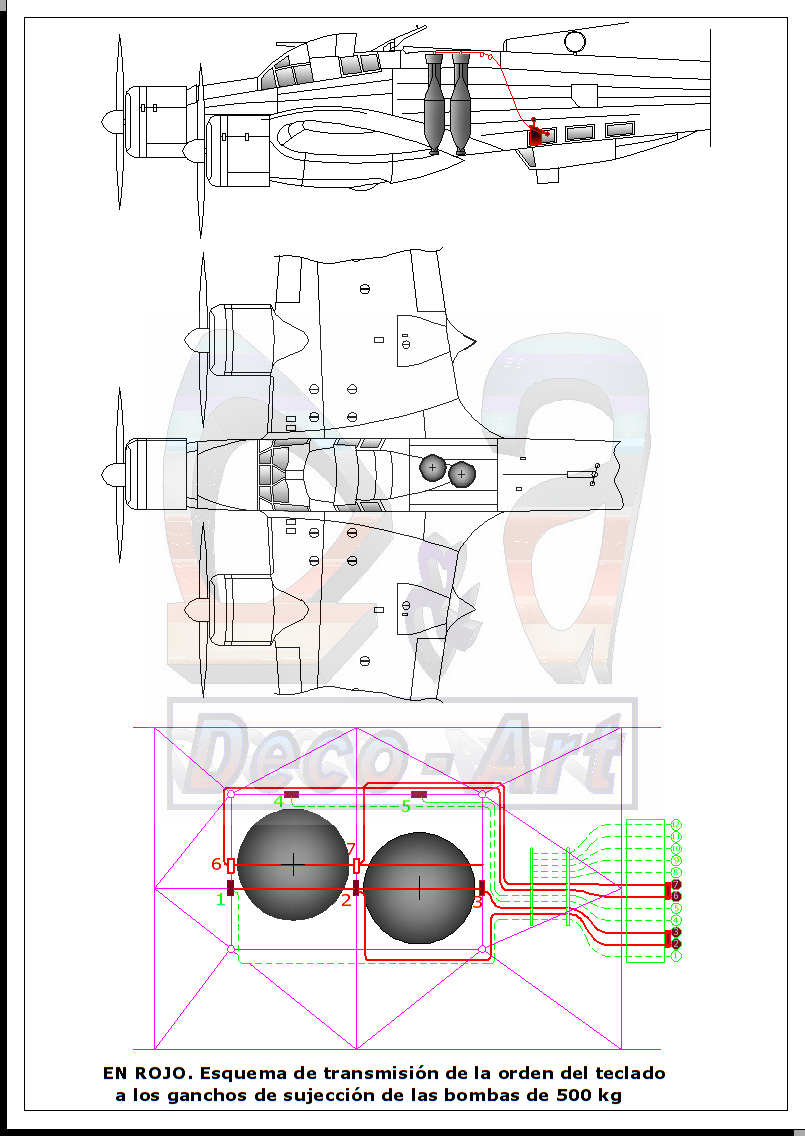

   Southworth habla de bombas de 500 kg y Vicente Talón se refiere a otras de 300 kg, y George Steer habla de grandes torpedos de hasta 1.000 libras (454 kg) pero ninguno de estos tipos los usó nunca la Legión Cóndor en la Campaña del Norte. A todo lo largo del conflicto español sólo se de bombas de 500 kg. transportadas por el hidroavión Heinkel He 59, dos en soportes exteriores.

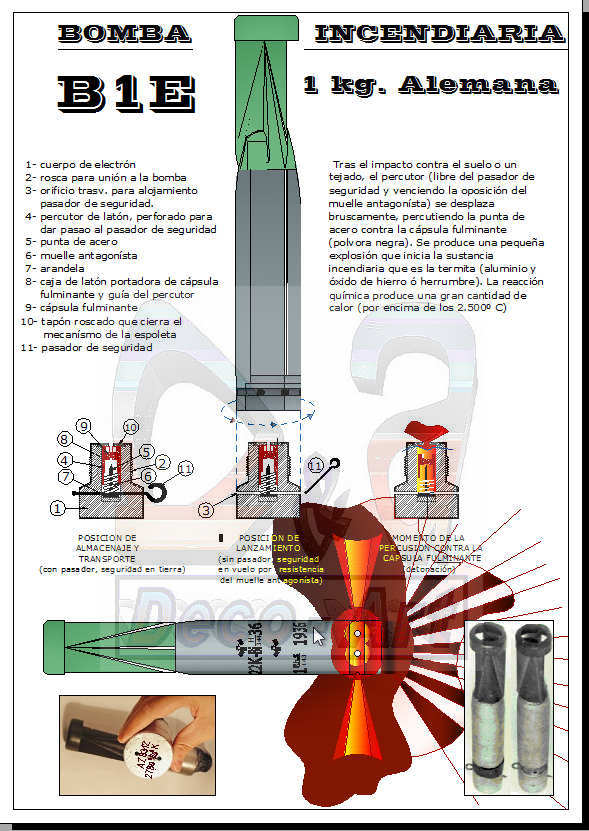

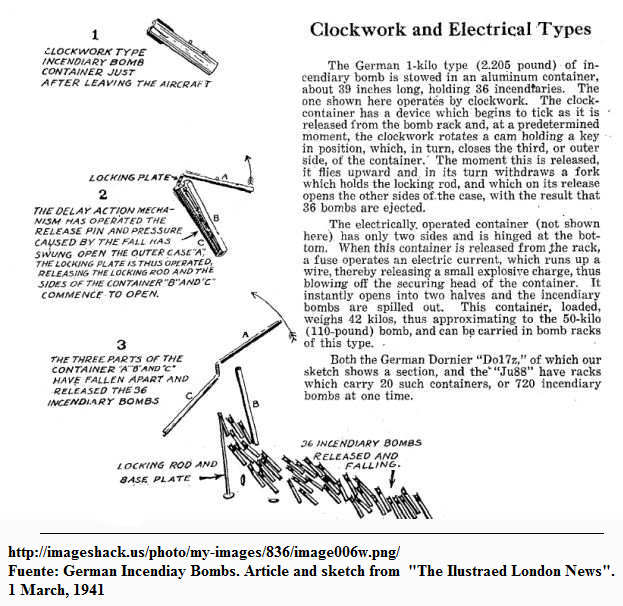

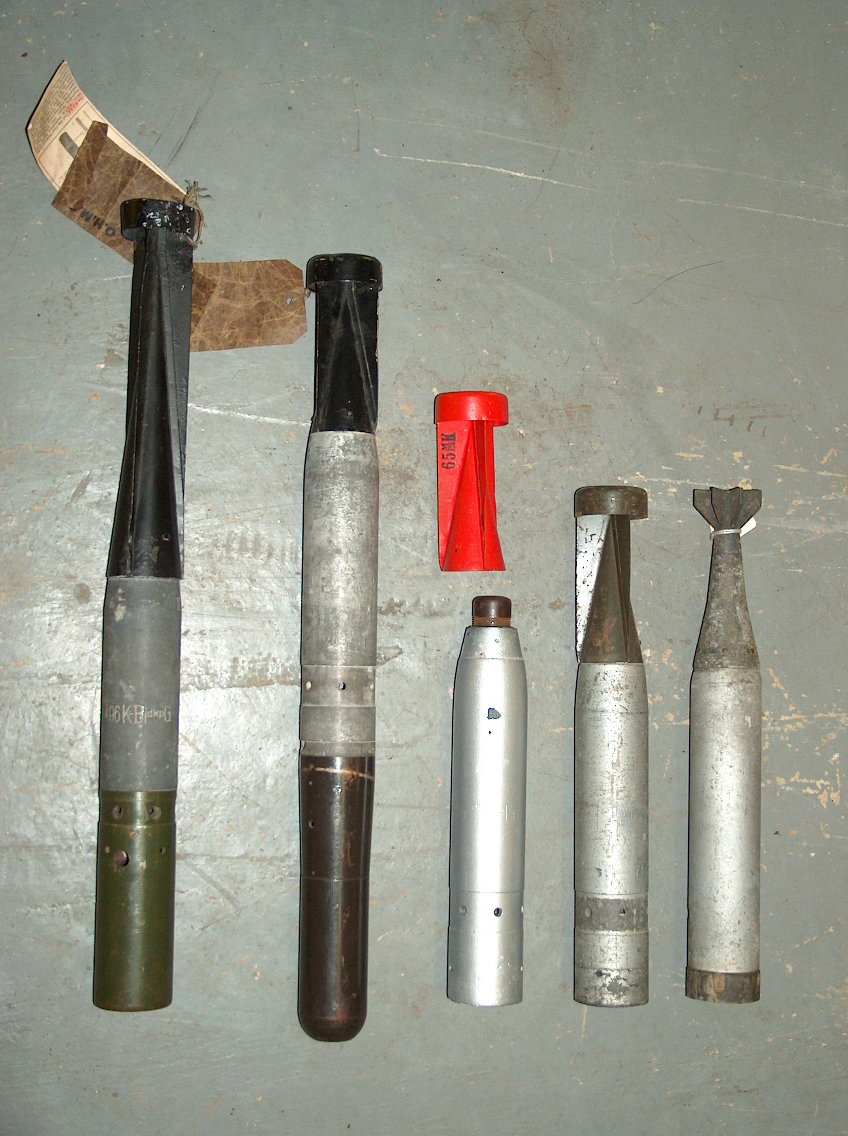

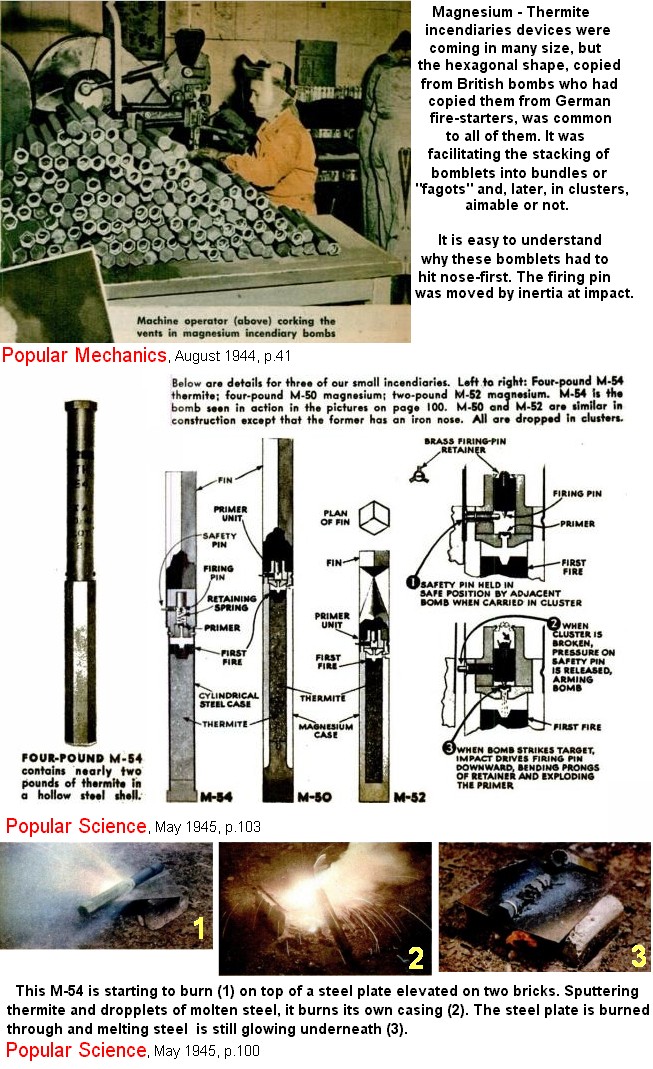

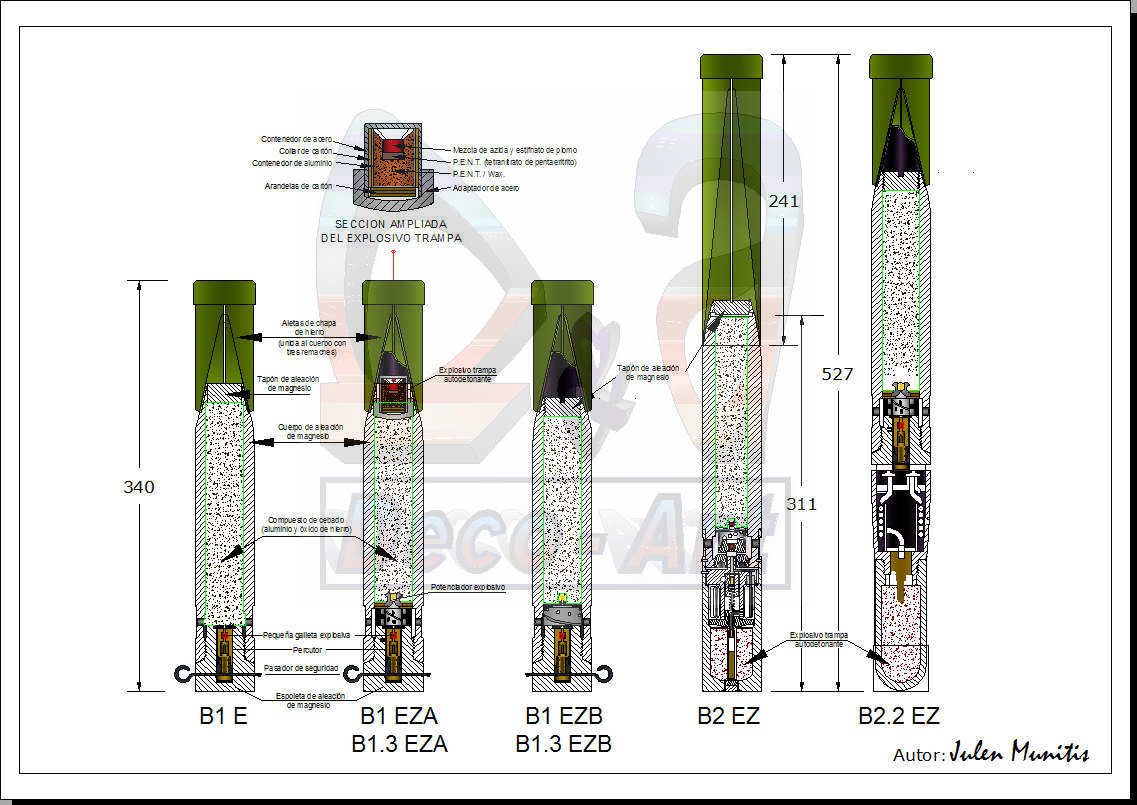

«Además de las numerosa bombas de 50 y 100 libras, los alemanes lanzaron grandes torpedos de hasta 1.000 libras »                                                                                                                                                                                                                                                          STEER. L. George, «El Arbol de Gernika«. Ediciones GUDARI, 1963; pág. 114

«El bombardeo de esta ciudad abierta, situada lejos del frente, duró exactamente tres horas y cuarto, en el curso de las cuales una poderosa escuadrilla de aviones alemanes de tres tipos, bombarderos Junkers, Heinkel y cazas Heinkel, ha arrojado ininterrumpidamente sobre la ciudad bombas de mil libras como máximo (no pararon de arrojar bombas de hasta media tonelada de peso) y, según algunas estimaciones, más de tres mil proyectiles incendiarios de aluminio de un peso de dos libras un kilo)».                                                                                          STEER. L. George, «La tragedia de Guernica«. Crónica publicada por The Times, el 28 de abril

   La carga máxima del Junkers 52, 1.500 kg., sólo podía conseguirse con seis bombas de 250 kg, combinación que no se uso nunca en España, pues a esta bomba sólo se le sacaba rendimiento contra grandes obras defensivas, presas, puentes o grandes edificios, y estos objetivos no abundaron en la Guerra Civil. Contra edificaciones medias y fortificaciones livianas resultaban adecuadas las bombas de 50 kg y 10 kg. Así, la carga habitual era de bombas de 50 kg. con algunas de 250 kg. y en algunos casos incendiarias o bombas antipersonal SC 10 de 10 kg. La bomba incendiaria antipersonal de 1 kg era útil en campo abierto para destruir por el fuego zonas boscosas con tropas atrincheradas y como complemento de las anteriores.

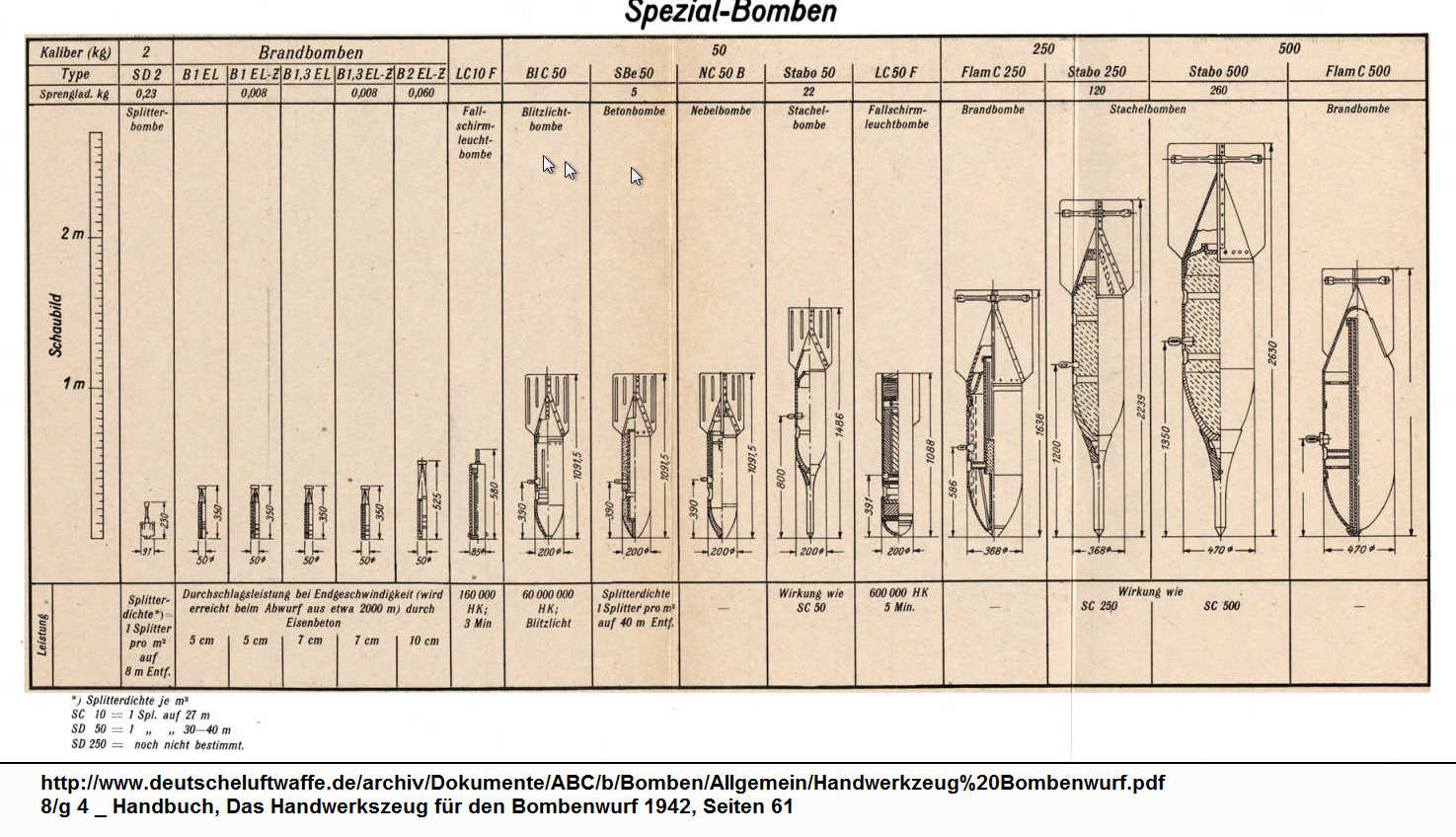

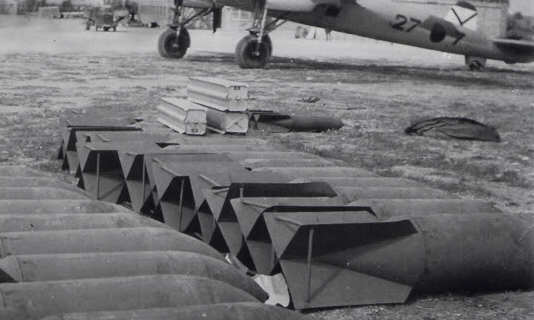

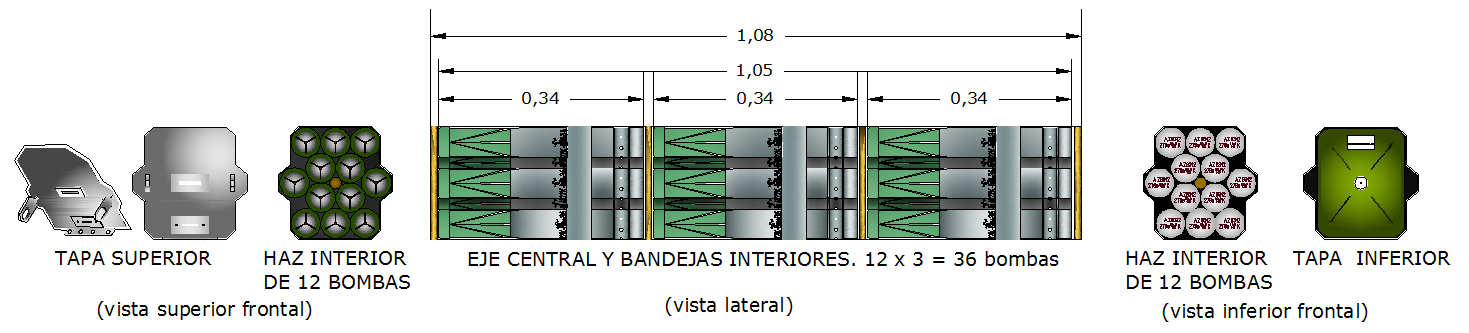

   Desde 1936 se estaban empleando normalmente combinaciones de estos tres últimos tipos de bombas, pues, como hemos dicho, la de 250 kg sólo se utilizaba esporádicamente. En los bombardeos de Madrid de noviembre de 1936, la carga normal por avión había sido de 16 bombas de 50 kg y 288 de 1 kg, aunque para los ataques a los ministerios de Guerra, Marina y Gobernación, se usó la combinación de dos bombas de 250 kg, ocho de 50 kg y 32 de 10 kg.

SALAS LARRAZABAL, Jesús

  Sin poder corroborarlo, estoy convencido que aparte de su carácter doble, otra de las diferencias entre los pozos DSAC y ESAC era que los primeros carecían de la pequeña manivela de elevación de los ESAC individuales y en su lugar contaban con un sistema de engranajes-polea para la elevación de las bombas, uno para los cuatro pozos delanteros y otro para los dos pozos traseros.

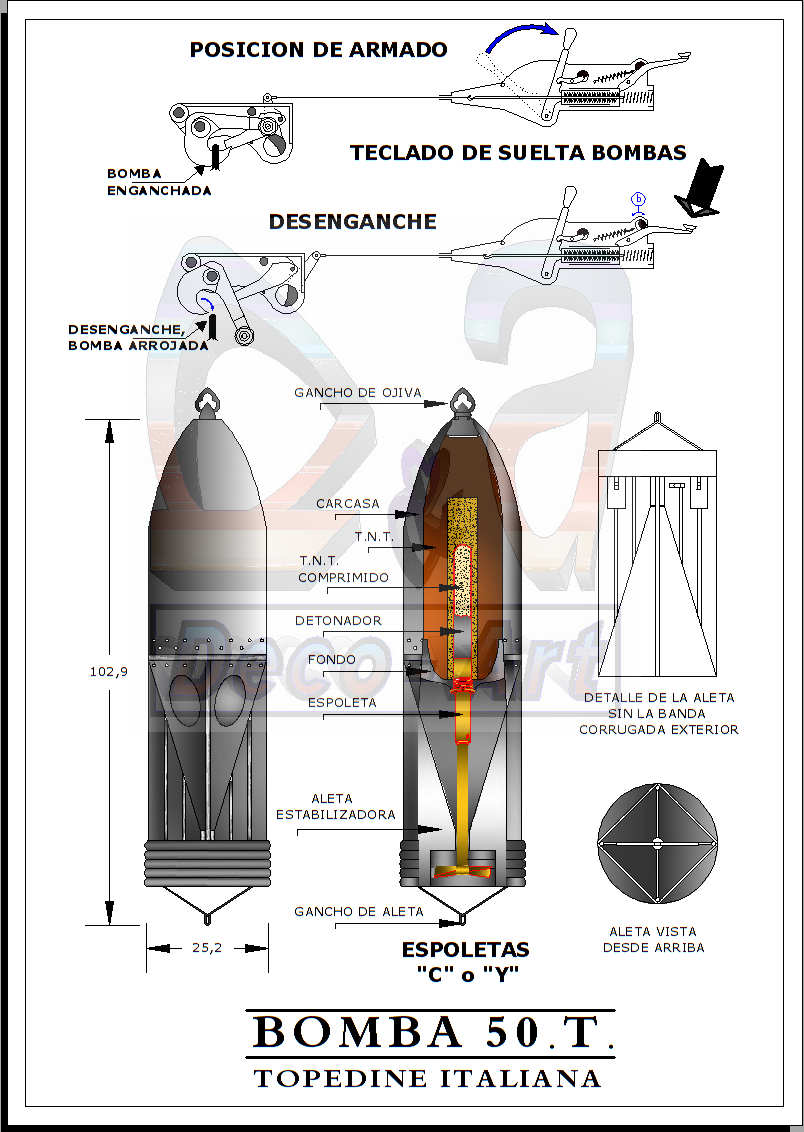

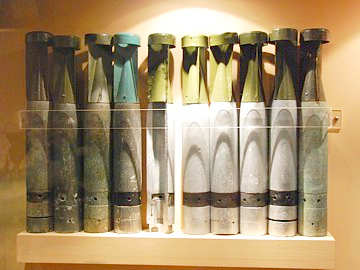

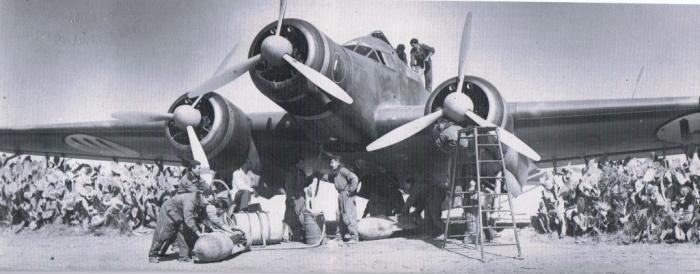

   Las bombas de 50 kg,  se podían cargar en los pozos bien una a una, con la bandeja portadora ya sujeta en el interior del pozo, o acoplando las bombas a la bandeja fuera de aparato y subiendo las cuatro a la vez, mediante el torno, como podemos apreciar en estas fotos. La bomba de 250 kg. se cargaba una a una por media del cable y el torno. (VER CROQUIS SECCIONADO DEL JU-52, Fig. 29, 30 y 31).

   A la vez que se izaban a su lugar en cada pozo, las bombas se rotaban sobre su eje longitudinal vertical para hacer coincidir las conexiones exteriores de la cabeza de las espoletas con los agujeros de los pozos y facilitar así la labor del armero al colocar el enchufe a cada espoleta (uno para las SC 5o, contenedores BSK-36 y soportes para SC 10 y dos para las SC 250). Esta sencilla operación no resultaría tan fácil en los dos pozos delanteros que quedaban junto a las ventanillas exteriores.

 Este humilde e ignorante investigador tiene, entre muchas otras, serias dudas sobre el tiempo que “el abuelo batallitas” consideraba necesario para recargar el aparato (2 a 3 horas) y creo que podía ser muy inferior. Nuestro “querido” general siempre a ocultado, detrás de sus aseveraciones, oscuros intereses exculpatorios del “glorioso”, como hemos venido comprobando.

   Para acabar este apartado quiero señalar que durante bastante tiempo he sabido que resultaba prácticamente imposible introducir una bomba de 250 kg en el doble pozo trasero, ya que estas eran de de un diámetro y con unas aletas traseras que entraban bastante justas en el pozo, por lo que había que abocarlas verticales en la boca exterior de estos. Para ahora ya os habréis dado cuenta de que esto resulta imposible de hacer dado la poca distancia que queda del vientre del fuselaje al suelo a la altura del dichos pozos traseros. Mi primera idea era que estas bombas de 1,64 cm. de altura se cargaban sólo en los dos DSAC dobles delanteros, dejando los dos traseros para las mas manejables bombas de 50 kg de 109 cm. de altura o para los contenedores de incendiarias. Pero una cosa es tener una sospecha y otra muy distinta una certeza plena.

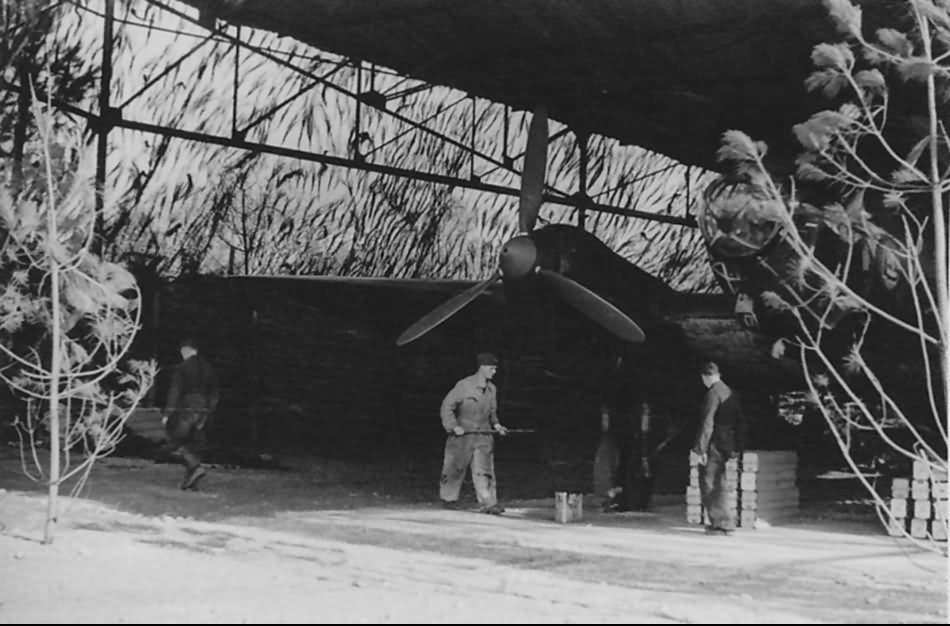

      Recientemente he descubierto que en los aeródromos estables o semipermanentes de los Ju 52, contaban con fosos de carga cercanos a la zona de asignada a las aeronaves. En un principio imaginaba estos fosos similares a los que utilizaban los mecánicos de automoción en los talleres de reparación hasta hace bien poco, aunque me cuesta imaginar este foso al aire libre en el lluvioso clima del norte de la península. Surge otra duda, suponiendo que el Ju 52 entra enfilado al pozo por la fuerza de sus motores a pocas revoluciones (las juntas para avanzar lentamente) y dirigida la maniobra por el personal en tierra, de forma que el foso quedase entre las dos ruedas del tren de aterrizaje, una vez realizada la lenta y tediosa maniobra de carga, el Ju 52 tenía que realizar una forzada maniobra para que el patín o rueda trasera del tren de aterrizaje esquivase por la dcha. o por la izq. dicho foso, siempre estrechamente vigilado por el personal de tierra y entendiendo que el avión, cargado a tope, era difícil de empujar a mano. En los aeródromos puramente circunstanciales de campaña o de paso, recurrirían posiblemente al método primero que he citado, ya que el orden de caída de las bombas tenía escasa importancia y la diferencia de peso de cargar en unos u otros bombas de 50 o 250 kg. tampoco parece muy determinante, si ademas tenemos en cuenta la imprecisión de los aparatos de apuntamiento de esos años. Los cuatro pozos delanteros con bombas de 250 kg sumaban 1.000 kg y con bombas de 16 bombas de 50 kg. 800 kg., en los dos traseros estos totales serían la mitad. Realizo estas comprobaciones porque es bien sabido que el equilibrio de la carga es muy importante en una aeronave.

   Llevo un tiempo y un sin fin de horas invertidas en buscar una foto donde puedan ver estos pozos, pero el esfuerzo ha sido en vano hasta el momento. Como consuelo os presento una foto en la que se puede sospechar su existencia.

   Sólo aclarar que este dato de la existencia de los fosos, lo he descubierto leyendo el relato de la aventura del sargento Ananías San Juan, ya que en el momento de sustraer el avión del aeródromo de Escalona, sublevado, para volar hasta el de Alcalá de Henares, republicano, Ananías estaba a los mandos del Ju 52 para situarlo encima del pozo de carga, operación que habitualmente realizaban los mecánicos-piloto mientras los pilotos-bombarderos descansaban. Mas adelante, en el capítulo «El Ju 52 en la Guerra Civil Española» de este mismo trabajo, podéis conocer más datos de esta singular acción. Aquí presento unas reseñas de los pilotos sobre el tema:

Ultano Kindelán, piloto sublevado compañero de Ananías

«Observe la maniobra de situar el avión en la zanja o foso, para prepararlo con bombas, por cierto, las espoletas eléctricas de las bombas produjeron varios accidentes mortales.»

…………………………………………
Comandante Pichardo

«Serían las doce de la mañana cuando se acercó el brigada (sic) Ananías, con su varita, al sargento mecánico Chacón, diciéndole que había que quitar las bombas “negrillas” de 50 kilogramos para sustituirlas por bombas incendiarias.
Chacón puso en marcha el avión y con Ananías se dirigieron hacia donde estaban los fosos. Ananías era el segundo piloto de Ureña y una vez allí, Chacón bajó del avión para ayudar a Ananías a situar el avión encima del foso. Mientras, el cabo armero Pichardo empezó a preparar los lanzabombas para el cambio, quitó los enchufes de las espoletas eléctricas y preparó el torno de elevación de las bombas. En esa espera yo –Chacón- bajé afortunadamente del avión.

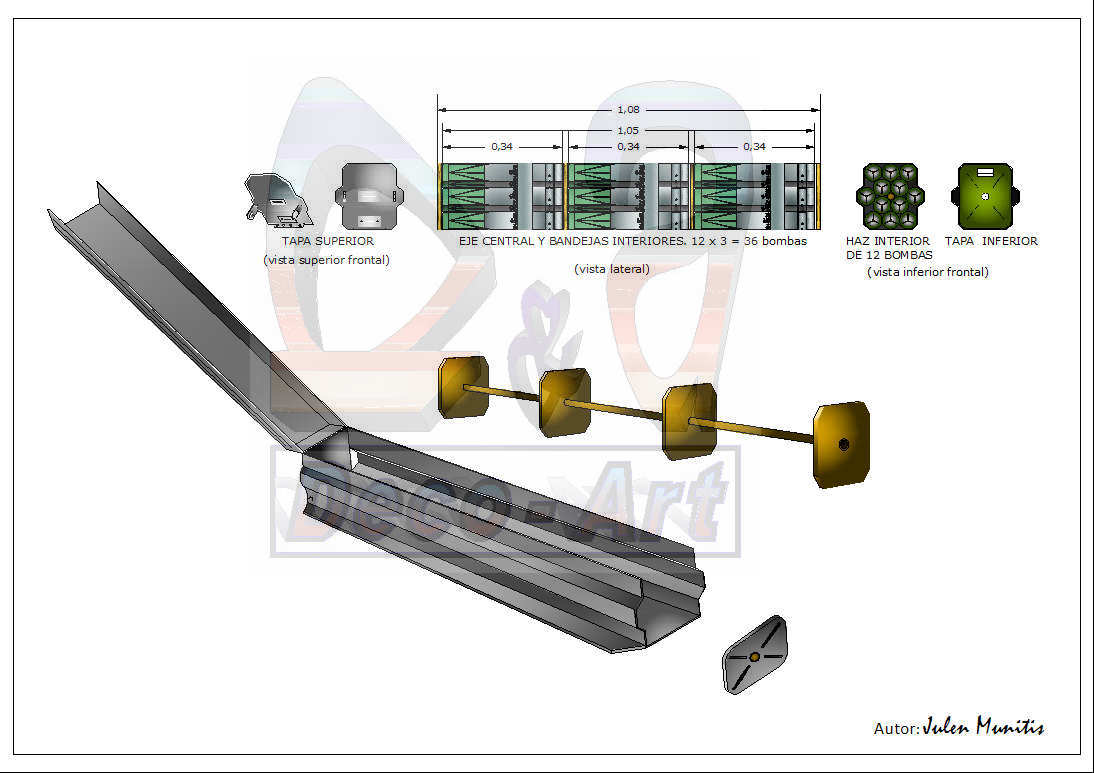

Las bombas se cargaban desde un foso, puesto que la configuración del avión no permitía otra forma de hacerlo, ya que había poca distancia de la parte inferior del fuselaje a tierra.»

………………………..

El propio Ananías

— Me ordenaron rodar el Junker hasta el límite del campo para colocarlo encima de la fosa destinada para la carga de bombas.

  P. D.: Dándole vueltas al asunto, esto lo he escrito unos días más tarde y me inclino a pensar que este foso se trataba, en la mayoría de los casos, de un simple y poco profundo pozo, fácil de sortear,  escavado en la tierra a golpe de azada. La bomba de 250 kg se deslizaba suavemente por el borde lateral del pozo hasta dejar las aletas traseras apoyadas en el fondo de tierra, se colocaba la bomba verticalmente con el morro y la anilla de su extremo abocada bajo el pozo en la que se quería introducir, se enganchaba el cable del torno y desde el interior de la aeronave se subía al interior del pozo, hasta engancharla a los ganchos de sujeción. Apoyo la idea con esta foto, ya presentada con anterioridad.

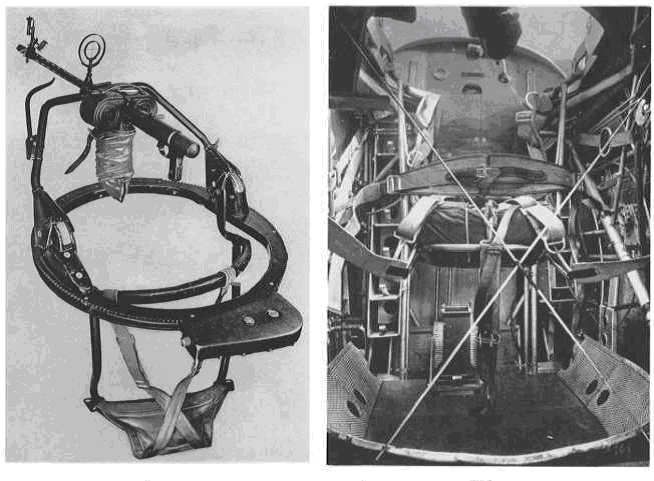

IV.- PUESTO AMETRALLADORA DORSAL

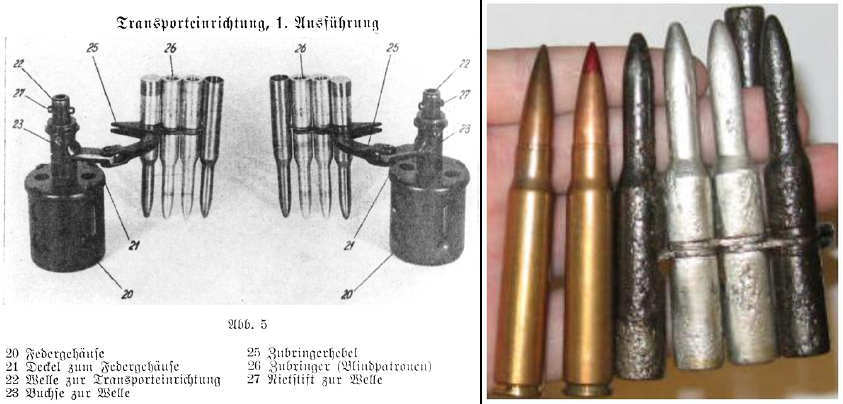

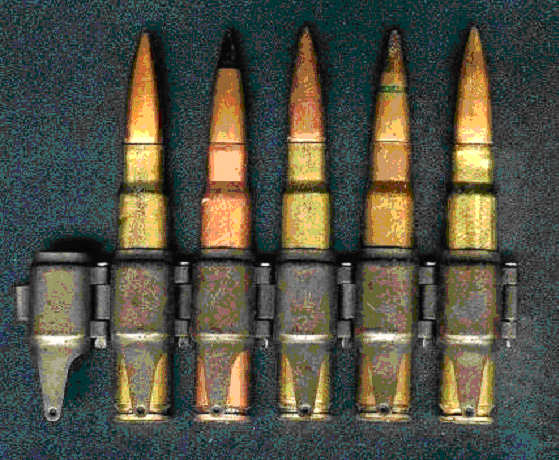

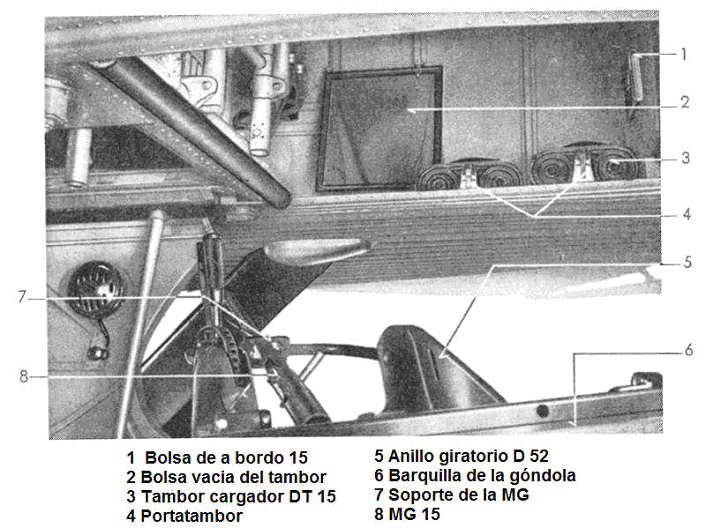

   La ametralladora MG-15  en la sección de popa, colocada en una base giroscópica, con el pequeño parabrisas del artillero. Este conjunto, sin el parabrisas, era el mismo que se instalaba en el puesto ventral o «puchero». La ametralladora MG-15, de 7,92 mm. fue el arma defensiva principal del Junkers 52.

   El ametrallador empuñaba la MG 15 con la mano derecha, mientras con la izquierda asía fuertemente la manilla del freno sujeta a la barra-arco a la que iba fija con una rótula la ametralladora. Con esta barra giraba todo el anillo a derecha e izquierda y con la manilla de freno, muy similar a la de una bicicleta (con su cable de freno y todo), podía subir o bajar la posición del arco sobre el que se fijaba la MG 15 en un punto concreto (manilla apretada arco libre, manilla suelta arco fijado), mientras vaciaba el doble-tambor a ráfagas cortas o largas si tenía fijo el objetivo, buscando derribar al caza enemigo que se aproximaba en línea recta disparando a su vez.

   Las vainas vacías caían a la bandeja sobre la permanecía de pie el ametrallador o salían despedidas al exterior de la aeronave, el doble-tambor vacío se desencajaba rápidamente de la parte superior de la MG 15 y se arrojaba a la bolsa bajo el parabrisas, siendo sustituido por otro lleno de los que se almacenaban alrededor, todo ello en un movimiento continuo rápido y mil veces repetido. En ello les iba la vida.

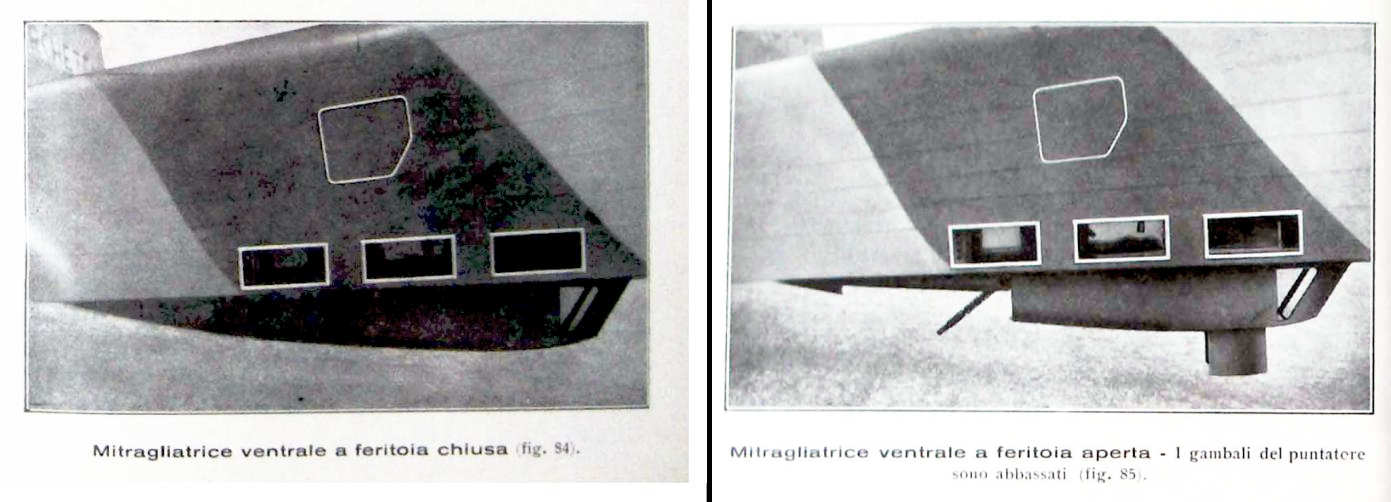

V.- “PUCHERO” PARA AMETRALLADORA VENTRAL Y               PUESTO DE OBSERVADOR-BOMBARDERO

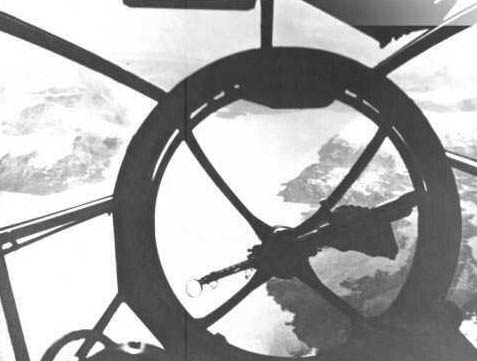

   El incómodo puesto en el «puchero»permanecía vacío. Cuando se acercaba el momento de bombardeo (aproximación al objetivo), el observador-bombardero, levantaba la tapa del cajón de acceso al “puchero” que se  apoyaba abierta verticalmente contra el 1er. pozo lanzabombas trasero. A continuación bajaba por la escalerilla (el último tramo era escamoteable plegable) mirando hacia la proa del aparato, hasta pisar el fondo del “puchero”, plegando seguidamente el último tramo de la escalerilla. Esta última operación de desplegado/plegado no se realizaba en la mayoría de los casos, ya que resultaba engorroso el volver a plegar este último tramo de escalera con el observador ya en el pozo. para evitarlo el avezado observador, saltaba del último tramo fijo de escalera sobre los bordes superiores del puchero, frenando con las manos sobre la escalera.

   Procedía seguidamente a corregir el rumbo del timón de deriva lateral, si lo consideraba necesario, y apuntar con el visor “GV 219e” sobre el objetivo, hasta que éste llenaba el cristal con la cruz de mira, momento en que apretaba el botón de suelta de bombas. El aparato secuenciador enviaba una carga eléctrica que armaba la espoleta de las bombas de 50 y 250 kg., soltándolas a continuación en un orden y con 1 s aprox. de cadencia (tiempo que se podía regular).

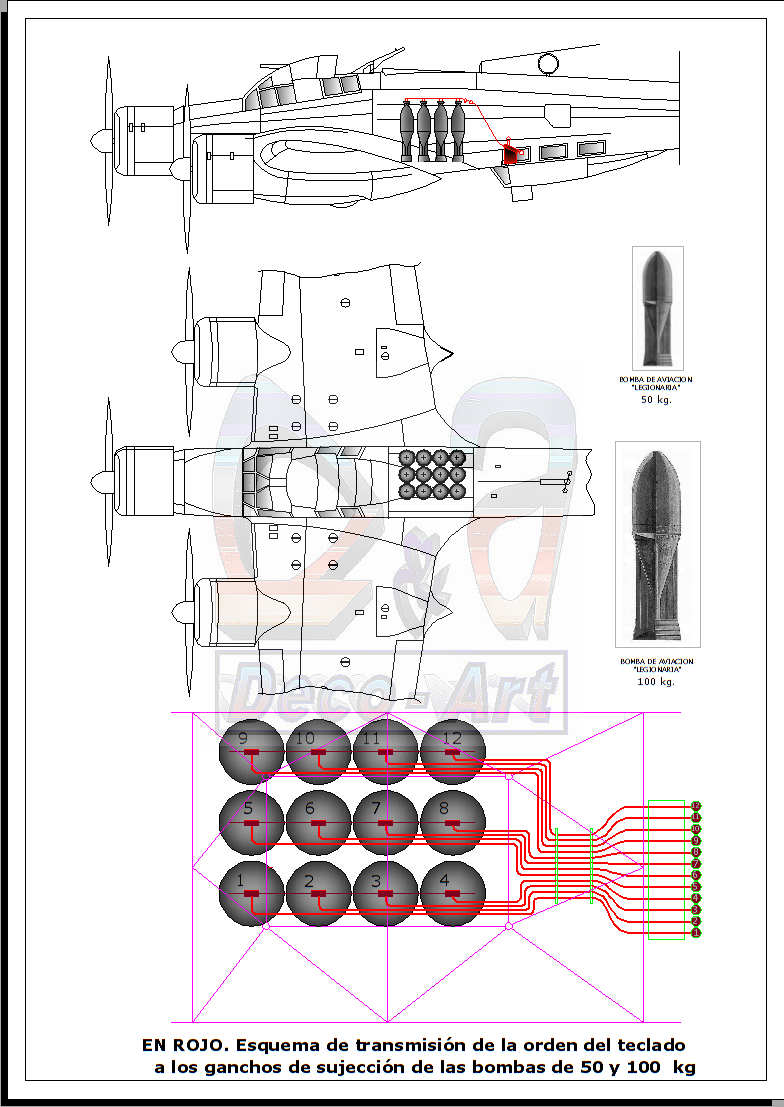

   El orden de suelta de cada lanzabombas, es, en la dirección de vuelo, el de chapa del soporte interior del ESAC. Se muestra más claro en el croquis de la derecha.

   Sobre si, en Gernika, la suelta de bombas fue manual con el primitivo cajón o fue ya automática, con algunos de los modelos posteriores RA 5 o RA 6, aparecidos ambos en 1936, tengo aún mis dudas y sigo investigándolo, aunque apostaría por esta mecanismo manual.

en el catálogo aparece:     fabricante: desconocido, aeronave que la utilizaba: desconocido

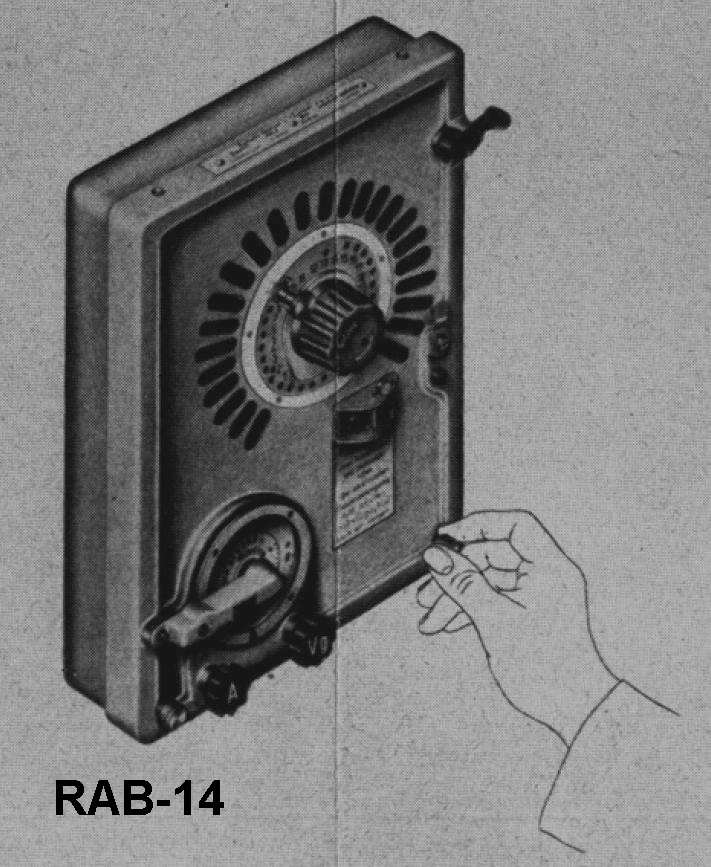

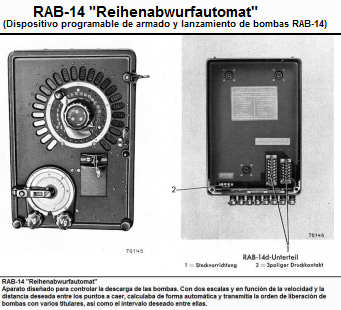

   Presento los secuenciadores de bombas en orden cronológico de aparición:

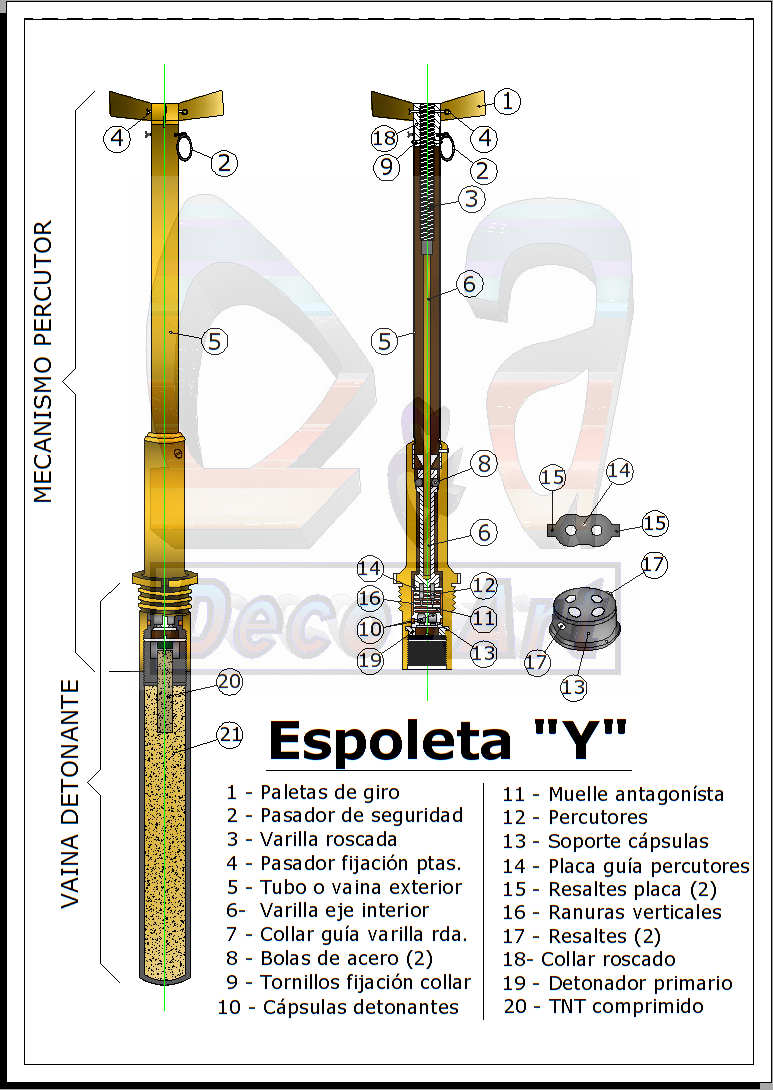

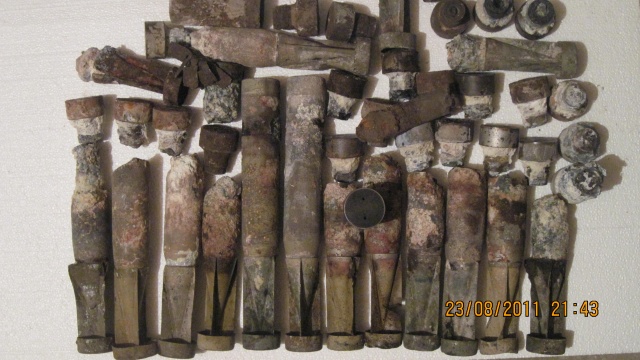

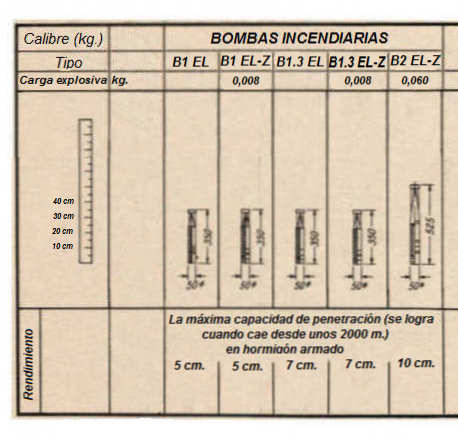

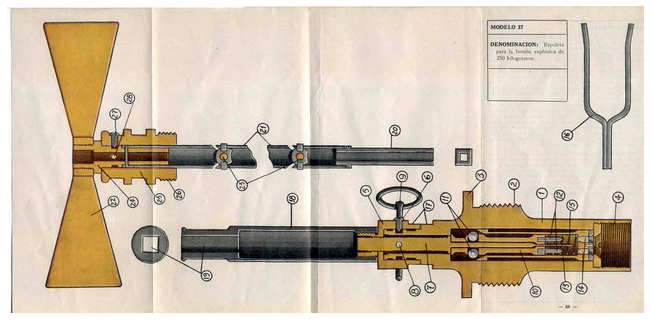

 Las bombas de 10 kg. alemanas en 1936-37 no disponían aún de espoleta eléctrica, aunque estas bombas no fueron arrojadas por los bombarderos, si por los cazas que les acompañaban. Los contenedores de incendiarias BSK 36 también recibían su carga eléctrica, activando el cronómetro de cuenta atrás que volaba el perno que aseguraba la tapa, unos segundos después de abandonar el lanzabombas.

   La labor del ametrallador, acuclillado  en “el puchero”, mirando hacia la cola del aparato y con los cargadores de repuesto a mano, resulta suficientemente clara en cuanto operario de la MG 15, no lo es tanto en su papel como observador-bombardero. Según parece se giraba cara al respaldo parabrisas de la góndola, mirando hacia la proa del aparato. Allí, en el respaldo, tenía los instrumentos y mecanismos para su misión, dirigir las bombas al objetivo y una vez fijado éste accionar el botón de suelta de bombas.

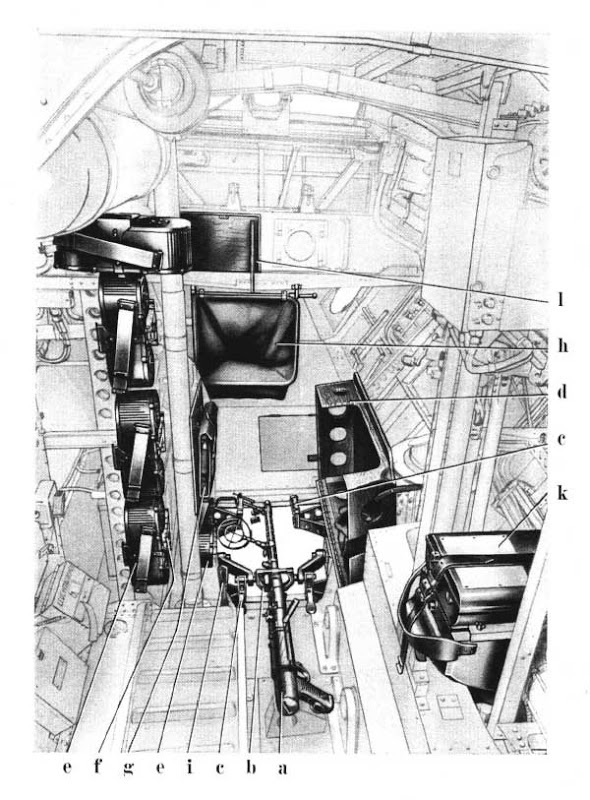

   De todas la posición del apuntador-bombardero del Ju-52 era la más incomoda y precaria de los distintos aparatos que bombardearon Gernika. Era un apaño chapucero y muestra a las claras que el Ju 52 nunca fue diseñado para ser utilizado como bombardero. En el He 111, iba cómodamente en la “icaria”, junto al piloto, tumbado boca abajo (en decubito prono) con una clara vista hacia adelante, de forma similar al del Do-17. El bombardero-apuntador en el SM.79 iba sentado, con los pies metidos en el botín escamoteable, también con una nítida panorámica hacia adelante y hacia abajo.

   No voy a ser yo quien se apene por las tribulaciones del bombardeo del Ju 52, ¡mejor si se hubiera ido a tomar por … por “el cagadero” para abajo! para ver como vivían esos rojos-comunistas, asesinos de curas y monjas, como seguramente pensaba, a los que iba arrojar su vómito de bombas explosivas e incendiarias.

   Tras arrojar la carga y comprobar el resultado, el bombardero apuntador volvía al interior de la aeronave repitiendo a la inversa, los pasos antes comentados. La góndola permanecía extendida aun a costa del perjuicio aerodinámico a la nave para permitir una rápida reubicación del ametrallador en caso de ataque de cazas enemigos. Ya seguros, sobre cielos y terreno propio, recogían la góndola, plegándola hacia arriba con la manivela sujeta junto a la puerta de acceso a la cabina y cerrando finalmente la tapa de acceso a la góndola desde el interior de la aeronave.

Al final del trabajo incluyo como Anexo I, el manual de la Luftwaffe sobre «el puchero» traducido ( «Gondeltopf Ju 52»)

VI.- LA MIRA DE BOMBARDEO GV 219 («Goerz Visier          219″)

Mas datos sobre el desarrollo de las mira de bombardeo desde la Iª Guerra Mundial, el periodo entre guerras y la IIª Guerra Mundial se desarrolla en en el trabajo monográfico «Dornier Do 17, el chivato«, por lo que remito a dicho trabajo a los que estén interesados en conocer mas sobre el tema.

Aquí analizaremos en exclusiva el visor «GV 217» que es el único que equipo al Ju 52 en el corto espacio de tiempo que ocupó el papel de bombardero de apaño.

Sobre si el vetusto Ju 52 estaba equipado con el visor de bombardeo GV 219 existen bastantes discrepancias.

«… los «Junker-52» no contaban con el moderno visor de bombardeo de que estaban provistos los «Heinkel-111»».                                                                                                                                                                                                  BRAVO MORATA, Federico, «GUERNICA. El impulso soberano«. Colec. Tricolor.                                                 Graficas Nebrija. Madrid, 1977. pág. 139

 Entiendo que, Bravo Morata» al referirse al moderno visor de bombardeo del que estaban provistos los He 111 no esta hablando del arcaico GV 219 d sino de los posteriores visores ópticos «Bofe«. Aunque también podemos ver el visor GV 219 d en un He 111

INTRODUCIR FOTO DEL LIBRO «Gernika, el bombardeo», pag.

Sólo he encontrado una cita que parece decir que el Ju 52 NO contaba con el visor GV 219 d. Y digo, parece decir, porque tengo serias dudas sobre la fiabilidad de la traducción de este imprescindible libro de Klaus Maier.

«Los aviones de combate del tipo Ju 52 no estaban todavía provistos de lanzamiento mecánico, ya estabilizado por el giroscopio GV 219 d (Visor Görz)»                                                                                                                                                           MAIER, Klaus A. «Guernica. 26-4-1937. Sedmay Ediciones. Madrid. 1976. págs. 68, 69

Analicemos este breve texto. Para empezar de lo que SI estaban provistos, los Ju 52 eran de un sistema de lanzamiento mecánico o manual, y de lo que carecían era de lanzamiento automático a través de un aparato RAB 6 o RAB 14.

El GV 219 d no estabilizaba el lanzamiento mecánico, por lo que no se acaba de encontrarle sentido a la frase. Sólo los visores ópticos posteriores, más complejos y sofisticados, tipo «Bofe» y «Lotfe«, se pueden considerar giroscopios estabilizadores de tiro. El GV 219, no estabilizaba nada ya que era una simple regla de cálculo, en la que había que deslizar las guías marcadas con la altitud, velocidad del avión, velocidad del viento, etc. para hacer coincidir las marcas y con ello se movía y ajustaba también el visor, que no era un objetivo óptico de cristal como podíamos suponer, sino un simple marco metálico (similar al de una lupa rectangular sin cristal) y con dos delgados alambres que salían de la parte media de sus lados, formando una retícula en cruz o punto de mira.

Klaus Maier, detalla a continuación de forma bastante extensa (20 líneas de texto), el funcionamiento del GV 219 d y me pregunto, ¿a que viene detallar con tanta precisión un instrumento del que el JU 52 carece?

«El funcionamiento de este aparto era así: antes del despegue hacia el objetivo propiamente dicho, el visor era preparado sobre un objetivo auxiliar midiendo la velocidad del avión, con éste aún en tierra. Este objetivo auxiliar era apuntado sucesivamente bajo dos ángulos diferentes, el primero de los cuales dependía de la altitud de vuelo, mientras el segundo se obtenía por un cálculo fijo. El tiempo de sobrevuelo por encima del recorrido así obtenido en tierra se medía con un cronómetro y se visaba en el aparato de lanzamiento considerando el gasto de bombas que se querían lanzar. Esto daba el ángulo de mira concreto, bajo el cual se apuntaría después  sobre el objetivo real. Durante la aproximación al objetivo, había que atenerse a una altitud, un rumbo y una velocidad en el vuelo idénticas a las de la medición auxiliar. Durante todo el proceso anteriormente indicado, el apuntador tenía que poner en juego los niveles de longitud y dirección del marco del visor. Con el timón de mando auxiliar, el apuntador se encargaba, según el control «bruto» del comandante de vuelo, del control de precisión del aparato sobre el objetivo. El proceso de apuntar resultaba particularmente difícil, cuando, con viento lateral, había que observar además conjuntamente la flotación 〈 deriva〉  lateral del aparato».                                                           MAIER, Klaus A. «Guernica. 26-4-1937. Sedmay Ediciones. Madrid. 1976. págs. 68, 69

Para reforzar esta hipótesis planteada del error de traducción, el mismo Klaus Maier, en una entrevista recogida en el libro y en el DVD que le acompaña, de Imanol Villa, nos aclara:

«…los JU-52 estaban equipados con un aparato de puntería muy anticuado.»

                                                                                              VILLA, Imanol. Gernika, el bombardeo. pág.96

Aclarar sólo que este timón de mando auxiliar (que presento debajo) resultaba poco efectivo por lo que los observadores idearon un sistema para mandar desde el «puchero» señales sonoras al piloto, tipo morse, para que realizara las pequeñas correcciones de rumbo. Por ej.: un pitido corto= pequeña corrección a babor, dos pitidos cortos= pequeña corrección a estribor, un pitido largo= corrección más acusada a babor, etc..

Von Krafft diseño y perfeccionó con su escuadrilla un sistema mediante indicaciones luminosas que se encendían en la cabina frente al piloto para que éste realizase los ajustes finos de dirección con el timón de cola.

«Debe considerarse también que entre el observador que esta apuntando y el piloto sentado en «el jardín de invierno», no había más conexión que una palanca de emergencia para el timón de dirección, que el bombardero debía intentar mover (nunca funcionó bien). Yo había instalado en mi escuadrilla un sistema que debía manejar el observador y estaba constituido por tres lamparas indicadoras — una roja que quería decir «a babor», una blanca para continuar derecho y otra verde para 〈virar a〉 estribor–. Cuando se hacia una señal de puntos, se pretendía una desviación pequeña hasta que volvía de abajo la luz blanca. Luz continua quería decir variación brusca. Si se pulsaban rayas, se trataba de una señal intermedia. Las lamparas se iluminaban delante del piloto y estaban montadas encima de la telebrújula. De esta manera se podía dirigir bastante bien el avión del jefe de la escuadrilla para alcanzar los valores medios con la mira. Pero para evaluar la «corrección blanco» era necesario efectuar por lo menos dos aproximaciones –lo que rara vez hacíamos,para evitar estar sometidos demasiado tiempo a la artillería antiaérea con la «vieja máquina»–. No se hizo todo esto en el caso de Guernica (la aproximación de mi escuadrilla se hizo por separado y, concretamente, la aproximación de observación-corrección se hizo dos o tres veces a lo largo del río) ( no se lo que hicieron las demás escuadrillas).«

Cartas de von Krafft a Edu Neumann (del 3.8.1983)

SALAS LARRAZABAL, Jesús. «Guernica«. Ediciones Rialp. Madrid. 1987. Anexo nº 40, pág. 281

Para conocer a fondo el visor de bombardeo GV 219 nada mejor que el propio manual de la Luftwaffe traducido a la lengua de Cervantes. Si, ya imagino que os estaréis riendo pensando, «mal traducido otra vez». «Quien que hace lo que puede no esta obligado a más». Al final presento, en un anexo, los manuales en su idioma original en pdf., para que os entretengáis.

http://www.deutscheluftwaffe.de/archiv/Dokumente/web/new%20site/frames2/Dokumente.htm

 Visor de bombardeo G.V. 219 “b”, “c”, “e”, “g”, Z II

Menú

I. Introducción

II. Información general

III. Partes

IV. Manejo

V. Mantenimiento y calibrado

VI.Datos técnicos

– Bombenrichtgerät. Fl. 52375-1-

I.- Introducción

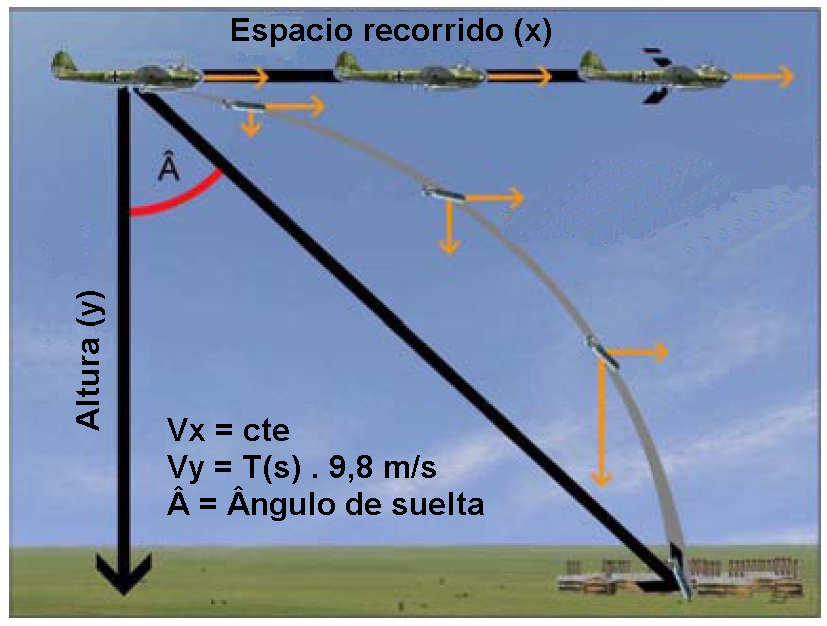

Para poder lanzar bombas con éxito, desde un avión sobre un objetivo, debe conocerse algunos valores, cuya consideración sólo especifica el tiempo para el lanzamiento de las bombas en un visor de bombardeo. Para darle a un blanco en movimiento, su arma debe mantener un ángulo determinado en la dirección de vuelo, para que la bomba sea arrojada antes de que el avión sobrevuele el objetivo. Por ese motivo, para el lanzamiento de bombas contra blancos fijos o en movimiento, es indispensable conocer el ángulo de tiro  (fig. 1).

Esquema de caía de la bomba sin viento cruzado

Vg = Velocidad de avance

t = Tiempo

h = Altitud

x = Objetivo

F = Curva de caída de la bomba

φ = Ángulo delantero

g = Ángulo de deriva

α

Para lograr una máxima precisión, las bombas de diferentes pesos están diseñadas (en su forma exterior) para que todas tengan la misma trayectoria. La bomba standard de 50 kg fue la elegida para estas pruebas. «Bombas cilíndricas» para establecer un compromiso entre su forma aerodinámica baja (forma de gota) y la posibilidad de alojarle una gran carga explosiva.

1  SC 50	3  SC 250	5  SD 1000	7  SD 1400	9   SC 2000
2  PD 500	4  SC 500	6  SC 1000	8  SC 1800	10  SC 2500

En el momento en que la bomba sale de la aeronave, tiene su propia velocidad (la misma que la aeronave) . Esa trayectoria horizontal ahora se ve frenada por el aire; verticalmente, recibe una aceleración por la fuerza de la gravedad con que le atrae la tierra. Como consecuencia de la actuación de estas fuerzas, su trayectoria es una parábola (línea de lanzamiento).

La velocidad de caída es la misma para todas las bombas de la Luftwaffe en este formulario (1939-40), con la excepción de las bombas incendiarias. Esto simplifica enormemente la caída de toda bomba. Cuando tenemos ahora dos ángulos diferentes de descarga, el ángulo delantero y ángulo posterior.

–El ángulo de retención (PHI) es el ángulo formado por la línea de visión entre el avión y el blanco en el momento del lanzamiento y la perpendicular a la tierra.

Él depende de la altura de la descarga o tiempo de caída y la velocidad sobre el suelo. La altura de la descarga se puede leer en el altímetro; sólo la diferencia entre el sitio y el destino como también los cambios barométricos (presión de aire) causados por las condiciones climáticas cambiantes, se toman en cuenta. El tiempo de caída se deduce de la trayectoria curva.

-La velocidad es la velocidad del avión con respecto a un punto en la tierra.

Es la velocidad sobre el suelo

– con viento en contra: velocidad propia  menos la velocidad del viento

– con viento de cola: avión = velocidad propia más la velocidad del viento.

-El ángulo posterior es el ángulo formado por la línea de visión entre el avión y el blanco en el momento del choque de la bomba y la vertical de la tierra.

Depende de la altura de la descarga, la velocidad del avión, el tipo de bombas y su suspensión, ya sea horizontal o vertical . La altura de la descarga se lee en el altímetro de la aeronave, la propia velocidad en el velocímetro (calibrador de presión de almacenamiento). Trabajar con la mira tiene sentido, sólo si. . . altitud y trayectoria, no se modifican durante el lanzamiento!

Sólo la experiencia los valores dados en cuestión vienen en todo tipo de bombas y suspensión para el propósito previsto.

Para los modernos equipos ópticos, es posible determinar la velocidad sobre el terreno, siempre que no se sobrepase una cierta medida.

Pueden hacerse las siguientes afirmaciones sobre el tamaño de la distancia de deriva posterior. Si nos fijamos en  dos bombas idénticas, con todas las demás condiciones constantes, la bomba que cae desde una altura mayor, al estar más tiempo expuesta a la resistencia del aire, golpea en el suelo más atrás sobre el plano del avión. También, de dos bombas lanzadas desde una misma altura relativa, desde dos aviones que vuelan a distinta velocidad, la resistencia del aire es mayor en el avión que vuela más rápido por lo que la bomba de éste quedará rezagada con respecto a la otra. Queda claro que velocidad y altura influyen en el frenado de las bombas. También para dos bombas diferentes, lanzadas a la misma altura y velocidad, sufrirá más retención aquella que, por su forma exterior, oponga más resistencia al aire. Debe mencionarse también, la influencia sobre el desplazamiento posterior, del tipo de suspensión de la bomba en el avión .                                                                                                                                                                                                                                                    Todas los razonamientos anteriores eran para la bomba en un aire inmóvil. Hay viento, así pues,  si el viento incide contra la aeronave, directamente desde el frente o de cola, la dirección de las bombas en relación a la aeronave no se ve afectado. En este caso, sólo cambia la velocidad de la aeronave respecto al terreno, y a la velocidad del viento, esto significa que la velocidad de la aeronave “vg” es igual a la suma de la velocidad del propio avión y la velocidad del viento “vw”.El freno de la bomba depende sólo de la velocidad en el aire y no de la velocidad sobre el suelo dependiendo de “Vg”. Por lo tanto en este caso no ha cambiado.                                                                                                                                                                                                                                                                                                                           Hay un viento cruzado, y ello empuja el avión y la bomba en su dirección. El avión sobrevuela  la tierra en el sentido de su eje, pero lo empuja hacia ese ángulo, ángulo de deriva lateral. La velocidad del aeroplano sobre tierra Vg como resultado de la velocidad propia Ve y la velocidad del viento Vw, puede representarse en un triángulo dibujado en la figura 2. El freno de la bomba,  no está en la dirección de vuelo sobre el suelo, pero en la dirección del eje de la aeronave porque, como ya se mencionó, sólo dependiendo de la dirección y velocidad del avión en el aire. La bomba golpea así en un punto en la tierra no en Z’, sino en Z.

En las modernas miras de bombardeo totalmente automáticas, el objetivo puede ser abordado con cualquier dirección de viento pilotado en sin embargo, porque el viento se desconecta automáticamente mediante un dispositivo especial con suficiente exactitud.                                                                                                                                                                                 Una de las miras más comunes, al comienzo de la guerra en Alemania, fue el mecanismo simple Visor Goerz GV. 219.                                                                                                                                                                            Fig. 4.  Aquí el GV 219 ‘e’ con visera de tres retículas y marco visera inclinado

II.- Información general

De la mira de bombardeo o Visor Goerz son conocidas, hasta la fecha, las siguientes versiones. Son la serie G. V 219  «b», «c», «d», «e», «g» y la » Z II «.

El G.V 219 «c», «e» y «Z II» tenían tres filamentos en el marco del visor, que también estaba doblado!

Como norma general para todos los visores G.V 219 los mismos valores básicos cuando el  mecanísmo de apunte de bomba abeso en su funcionamiento. Las placas de escala podrían cambiar dependiendo de la velocidad de los diferentes tipos de aviones. Solamente en la G. V. 219 Z II el cronómetro va directamente adjunto al Visor.

El conjunto de bombas «G. V. 219» es un dispositivo de apunte de bombas mecánicas simples de la firma Goerz, que especifica el uso del cronómetro, así como la medición de la velocidad del aire por encima de tierra, el ángulo frontal y por lo tanto el tiempo para el lanzamiento de las bombas. Por lo tanto, pretende la determinación del ángulo de retención para el lanzamiento de las bombas.

Antes de volar hacia el objetivo real, el dispositivo de ajuste de la operación de visera se inicia así por una «medición de velocidad» de la aeronave por encima del suelo. El tiempo requerido para la travesía de la longitud básica para esto dada es detenido y en el dispositivo. De este ajuste resulta el ángulo delantero derecho. Al mismo tiempo, debe notificarse al nivel longitudinal y transversal para jugar.

El dispositivo fue colocado en el lado derecho del tablero exterior o a través de un piso de Luk de habitación del observador. Esto, del campo de visión de la línea de plomada debe proporcionarse gratis a por lo menos 70 °. Esto también fue cierto en a + 20° página deriva de máquina!

En el flujo de aire, el equipo de más de 200 km\/h sólo en caso de emergencia podría ser disuadido de.

III. Partes principales

El G.V. 219 esencialmente consiste en una placa base en el cual el Viserträger es giratorio montado y estancado después de la libélula longitudinal. En el extremo superior del portador se une la diapositiva vista; casi al final del marco de la visera con Cruz y la perla de grano. Este sistema puede ajustarse por medio de nivelación longitudinal horizontal.

En el carro del visor, pueden ser insertadas, según sea necesario, siete placas de diferente escala, según el promedio de velocidad propia de la aeronave por 180, 210, 240, 270, 310, 350 y 390 km/h .

Las partes principales son las siguientes:

Palaca base con tres agujeros para fijar

Soporte de visor

Cabezal engranado

Palanca de sujección

Tirante

Eje de roración con tornillo de mariposa

Marco visor

Retícula

Regla de ajuste

Escala para ajuste lateral

Carro del visor con palanca de bloqueo

Nivel longitudinal y transversal

Iluminación nocturna

IV.- Operación

Después de que el bombardero ha dirigido su visor a un objetivo auxiliar, el avión ya no puede cambiar su altitud y velocidad,  el objetivo específico debe ser abordado a la misma altitud y la velocidad del avión.

El ajuste del visor pasa por sólo la altura por encima del objetivo auxiliar y ayuda en la ranura del medio de la escala aflojando la palanca de bloqueo y moviendo la corredera de la mira trasera. A continuación, el nivel longitudinal y transversal se armonizan y el soporte determinado, apretando la palanca de sujeción. El puntero de la mira se encuentra en el nivel transversal.

La velocidad sobre el suelo se medirá primero, antes de acercarse al objetivo de bombardeo. Para ello, se selecciona un objetivo auxiliar y se ajusta la corredera de la mira trasera del aparato. Después de eso, se pone en marcha el cronómetro cuando el destino de la Visierline dada por vista y vista frontal. Posteriormente, la diapositiva alza se empuja hasta el tope frontal.

Es que la línea recta ahora voló a través de que el objetivo de ayuda la segunda vez en la línea de visión para que el tiempo se detiene.

El número de segundos especificado se establece ahora en placa de escala, y la garrapata de la serie gota escala se utiliza como una barra de ajuste con el marco del ajuste. La serie bajando la escala indica la plantilla de la serie en % de la altura. Solo rollo, el trazo «0» particularmente marcada del Reihenwurfskalabenutzt se llama movimiento de ajuste.

Cuando una serie, la 1 Bombe a la serie caen plantilla para activar V, antes de la meta aún vendrá en el destino del mismo. Esto se hace atrás deslizando la Corredera Mira trasera a la serie gota plantilla miniatura en el cociente de la altura. Es decir, a una pista que por las filas del cociente de la plantilla V (en m) dividido por descarga de altura h (hm) es dado, y por lo tanto la plantilla de tiro serie especifica en % de la altura del vuelo.

Un ejemplo:

Para un tiro de 2.000 m (290 hectómetros –hm) es un tiempo medido de 22,5 segundos de parada.

Se debe lanzar una serie de nueve (9) bombas con una distancia de impacto de 30 m para que el centro del blanco – «el llamado punto de disparo » – coincide con la mitad de la fila de bombas. La primera bomba de la serie debía ser el patrón de la serie de lanzamiento V igual a 120 m antes de impactar en el objetivo.

Por lo tanto, la marca de graduación debe ser 6% de la escala numérica de lanzamiento en serie (12 cm dividido por 20 hm) utilizado como movimiento de ajuste y así este  6% se convierte en un tiempo de parada de 22,5 segundos.

V.- Mantenimiento y calibración

La instrumento es frágil, debe permanecer perfectamente protegido. También se debe mantener siempre limpio, libre de polvo y suciedad. Las regletas de contacto deben estar limpias, se les permite pero no se deben engrasar. De vez en cuando, se deben comprobar los cronómetros a diferentes temperaturas (0° y – 30 ° C) con un reloj preciso para comparar.

Ajustar

El G.V. 219 debe ajustarse para su instalación en la máquina. Jack es el motor y llevarlo a la escala. Entonces se coloca una barra ajustable como referencia a una distancia de 100 metros, en la prolongación del eje longitudinal de la aeronave. El hilo de la entrada de la G. V. . 219 debe estar paralelo a esa barra.



VI.- Datos técnicos

Fabricante: Goerz

Campo de trabajo:

. Höhe:                                    700 -8000 müM

. Geschwindigkeit über Grund:

. 1000 m Höhe zwischen 60 km/h und 350 km/h

. 4000 m Höhe zwischen100 km/h und 730 km/h

. 6000 m Höhe zwischen 140 km/h und 900 km/h

Pesos:

. 1 Instrumento                                          Fl. 52375-1                     ca. 2 kg

. 1 Caja de transporte con accesorios   Fl. 52375                         ca. 4,5 kg.

Tipos de aeronaves:

G.V. 219 utilizado en los siguientes tipos de aeronaves : Fock Wulf Fw 58, Focke Wulf Fw 189, Junkers Ju 52 etc.

Mecanísmo de ajuste del Visor Goerz GV 219 d









Mecanísmo de ajuste del Visor Goerz GV 210 Z II

























» El problema del bombardeo aéreo es que para poder atinar en el blanco hace falta conocer tres datos importantes: la velocidad del avión, su altura y la velocidad del viento. La velocidad del avión es importante porque es la que impulsa a la bomba una velocidad de salida hacia adelante. Pero sale con velocidad vertical cero. La velocidad vertical la va ganando por la fuerza de la gravedad, pero la velocidad horizontal inicialmente es la del avión. Posteriormente se va retrasando respecto a él por la resistencia del aire. Para calcular todo esto existen unas ecuaciones que se reflejan en unas tablas de tiro, en las que se intentaban ajustar todos los parámetros. La velocidad del avión se calcula gracias a un manómetro. No era exacta pero era un datos bastante fiable. Por el contrario, la altura ya no lo era tanto porque se calculaba por la presión del aire. Y el cálculo de la velocidad del viento era ya mucho más complicado. Todas estas imprecisiones técnicas dificultaban mucho  el logro de objetivos concretos».                                                                                                                                                                    Entrevista a Jesús Salas Larrazabal                 VILLA, Imanol. «Gernika, el bombardeo». pág. 94



El visor de bombardeo Goerz 219 era usado «sólo en áreas limitadas cerradas y después de mucha práctica», según un comandante del grupo del bombardero. La Oficina Técnica del Ministerio de Aire en Berlín tuvo que idear un método para que sus aviones de combate pudieran destruir «cuellos de botella» como el antiguo puente de piedra que atravesaba la Ría de Mundaca, que de hecho habría permitido la fuga de los enemigos del Fascismo.                                                                                                        pág. 12

    https://youtu.be/IYFBotHfBnQ

VII.- EL JU 52 EN LA GUERRA CIVIL ESPAÑOLA

Aclaro de entrada que voy a estudiar y desarrollar con mayor profundidad el papel realizado por el Ju 52 hasta el bombardeo de Gernika. A partir de ese momento deja de tener mayor interés para nosotros y sólo trataré un poco por encima su protagonísmo posterior en la GCE.

A pesar de su lentitud  fue usado inicialmente en funciones de bombardero diurno , porque los lentos Heinkel He 51 parecían suficiente escolta ante el variado y arcaico y muestrario de cazas republicanos, todavía no habían llegado los cazas rusos. A partir de marzo de 1937 por la fuerte presión de los “Chatos” y “Ratas” rusos paso a desempeñar misiones nocturnas, sin abandonar totalmente las diurnas, ya a los mandos de pilotos españoles. La legión Cóndor desecho para las misiones diurnas de bombardeo ya desde la primavera de 1937, sustituyéndolos por modelos más rápidos y mejor armados He 111, Ju 86 y Do 17.

La Legión Cóndor fue creada en noviembre de 1936, a partir de la reestructuración realizada en el contingente alemán enviado en ayuda de los golpístas. Fue recibiendo en los tres “Staffeln” (Escuadrillas) del “Kampfgruppe” 88 (Grupo de combate)  los trimotores alemanes que iban llegando. Encuadrados en estos escuadrones, los Ju 52/3m volarán en misiones de ataque contra los puertos del Mediterráneo y contra Madrid, que resiste heroicamente la oleada fascista.

La Legión Cóndor iba pasando a tripulaciones españolas los aparatos que iban quedando obsoletos como el Heinkel He 51 y los Junkers Ju 52, sólo muy avanzada la contienda dejo en manos españolas baqueteados pero aún modernísimos Dornier Do 17 y Heinkel He 111 (siempre las versiones ya superadas de estos modelos).

Para abordar la relevancia que tuvo el Junkers Ju 52 en la GCE, he creído conveniente hacer una clara distinción entre los dos papeles que represento a lo largo del conflicto español.

1ª etapa. Papel de actor principal, hasta la batalla del Jarama, por la toma de Madrid

2ª etapa. Papel secundario, a partir de dicha batalla.

En la la primera etapa, con papel protagonista, le vemos primero llevando el peso del puente aéreo, luego bombardeando con tino el acorazado Jaime I, abasteciendo al sitiado santuario de Ntra. Señora de la Cabeza y el Alcázar de Toledo con no menos precisión y en general con bombardeos de apoyo a la infantería española en avance y sobre los aeródromos y poblaciones republicanas, sobre todo Madrid.

En esta fase hay que comentar como hechos puntuales anecdóticos, la caída en manos republicanas de uno de los veinte primeros Ju 52 en llegar en apoyo de los sublevados, el paso a zona republicana de otro Ju 52 a los mandos de Ananías San Juan y el bombardeo del «Jaime I». Estos tres entreactos los comentaré con alguna extensión porque nos van a permitir conocer mejor al protagonista de este trabajo.

Si se pregunta el lector el porque estudio estas acciones de guerra anteriores al bombardeo de Gernika, en las que participa el Ju 52, le invito a que se se fije en un detalle interesante: en el bombardeo del Jaime I, en el lanzamiento de suministros tanto al Alcázar de Toledo como la Santuario de la Virgen de la Cabeza y en el bombardeo de Ministerio de la Guerra en Madrid, la altura de bombardeo optima utilizada por von Moreau con su Ju 52 es de 500 m. También resalto que a través de la lectura de los testimonios, como el del pase a los republicanos de Ananías San Juan, he descubierto que los Ju 52, en los aeródromos que utilizaban como base estable, eran cargados en un foso de bombas. Esto me aclara muchas dudas anteriores, sobre la dificultad de cargar bombas de 250 kg en el pozo doble DESAC trasero del Ju 52. Siempre a la búsqueda de datos aun no aclarados, como si el Ju 52 utilizaba o no el visor de bombardeo Goerz 219 y otros.

Valga este pequeño indice de los hechos reseñables de esta 1ª etapa del Ju 52 como protagonísta:

1. 7 al 11.8. LLEGADA DE 1ª AYUDA URGENTE. Los primeros 20 Ju 52 van llegando en vuelo de Alemania, tras tocar en Italia. Algunos citan las fechas entre el 29.7 y el 9.8.36.
2. 7.36. PUENTE AEREO. El Ju 52 que ha llevado a la delegación española en solicitud de ayuda a Alemania, se incorpora al ya iniciado puente aéreo sobre el estrecho, al día siguiente de regresar a España con la delegación.
3. 8.36. UN JU-52 PARA LOS REPUBLICANOS. Un Ju 52, proveniente de Alemania, cae, por equivocación del piloto, en manos republicanas.
4. 8.36. BOMBARDEO DEL ACORAZADO JAIME I.
5. 8.36. SUMINISTROS AEREOS AL SITIADO ALCAZAR DE TOLEDO. Primer intento.
6. 28 y 29.8.36. BOMBARDEO DEL MINISTERIO DE LA GUERRA (MADRID).
7. 22-10-36 hasta primeros de enero del 37. APROVISIONAMIENTO AEREO AL SITIADO SANTUARIO DE NTRA. SEÑORA DE LA CABEZA.
8. 10-11-36, OTRO JU 52 PARA LOS REPUBLICANOS. Ananías San Juan, con un Ju 52, se pasa a zona republicana.

Tras estas primeras acciones de los pilotos alemanes en operaciones de combate, al margen de las de transporte, la intervención alemana en la guerra de España a favor del llamado bando nacional se fue generalizando, aun sin contar con la autorización expresa del gobierno de Hitler. Los trimotores Junkers Ju 52 alemanes, en cooperación con los pilotados por tripulantes españoles, realizaron en las últimas semanas del mes de agosto varias misiones de bombardeo en los frentes del centro de España, en apoyo de las fuerzas nacionales que avanzaban hacia Madrid.

Los Junkers Ju 52 con tripulaciones españolas, agrupados en la llamada Escuadra «B», a los que se unieron el avión de Von Moreau y el de Henke, continuaron realizando misiones de bombardeo en apoyo a las fuerzas nacionales en tierra.

A finales de septiembre de 1936 se recibieron además en España cuatro nuevos trimotores de transporte y bombardeo Junkers Ju 52 y nueve cazas monomotores Heinkel He 51.

Al concluir la contienda se concentraron en León 25 Junkers supervivientes. Cinco habían sido abatidos en el curso del conflicto y tres fueron destruidos en tierra. En total efectuaron 5.400 servicios de guerra y arrojaron 6.500.000 kilogramos (6,t tn) de bombas.

PRIMEROS MOVIMIENTOS

La difícilmente entendible torpeza del gobierno republicano designa  al general de brigada Emilio Mola, gobernador militar de Pamplona, supuestamente para alejarlo del centro del complot golpista maquinado por la oligarquía, la iglesia y los militares y coloca al zorro en el centro del corral.

Mola esta subordinado a Sanjurjo, llamado a encabezar la sublevación, como su jefe de Estado Mayor. En Pamplona, rodeado de un exaltado ambiente insurreccional, se autoprocláma como «el Director» y empieza, en los primeros meses del 36, a tejer la trama operativa golpista con sus famosas instrucciones o directivas.

La muerte de Sanjurjo en los primeros compases, deja las manos libres a Mola que se reserva la misión principal, tomar Madrid, asignando a Franco (su superior jerárquico) el papel, en principio secundario, de trasladarse rápidamente al Marruecos español para vencer la resistencia de los militares, mayoritariamente fieles al gobierno legítimo, y tomar el mando de las tropas allí acantonadas, puesto que ya había ocupado en 1935. Estas tropas, junto con los regulares marroquíes constituyen el cuerpo del ejercito mejor armado y preparado, 40.000 hombres fogueados, nada menos que una cuarta parte del total del ejército y, sin duda, la parte mas temida. Directiva para Marruecos del 24 de junio de 1936.

El Frente Popular desconfiando del general Franco lo mantiene destinado en Canarias, alejado de Madrid, como ha hecho con todos los generales que han manifestado sus antipatías al régimen republicano. En las islas el general colonial, encargado de reprimir la revolución de Asturias (lo que logró a sangre y fuego), langidece deshojando la margarita y sin margen de maniobra, dejándose querer por todos los urdidores de la trama golpista pero sin comprometerse de forma clara. No se podía tirar por la borda una jubilación en el generalato, amén de arriesgar el pescuezo.

Todo hay que decirlo, Mola, que había diseñado el golpe como un alzamiento simultáneo de todas las guarniciones comprometidas, sin titubeos y con toda la violencia necesaria,  se mostró como un pésimo director y organizador ya que más de la mitad de su plan conspirativo quedo en agua de borrajas, muchos jefes militares vacilan, otros son reducidos por sus suboficiales y tropas leales, la Marina de forma abrumadoramente mayoritaria no les secunda con los que el paso del estrecho por las tropas moras queda comprometido, etc. Mola, consciente de que las fuerzas militares de Marruecos eran actores principales del drama que se estrenaba, planeó el paso por mar a la península de dos columnas expedicionarias: una iría de Melilla a Málaga y la otra de Ceuta a Cádiz y Algeciras. Una vez en la península, ambas continuarían a marchas forzadas hacia Madrid por la ruta de Despeñaperros, evidentemente, no con la idea de despeñarse en este mítico paso como tales, sino con la intención de ocupar Madrid, llave maestra del ampuloso y torpe plan urdido por “el Director” con la connivencia de los implicados en la trama golpista.

---

Directivas para Marruecos

Ha de procurarse por todos los medios organizar dos columnas mixtas sobre la base de la legión; una, en la circunscripción oriental y otra en la occidental, que desembarcarán, respectivamente, en Málaga y Algeciras, aunque conviene, hasta el momento preciso, hacer creer que los puntos de desembarco son Valencia y Cádiz.

Esto es muy interesante para el feliz éxito de la operación.

Jefe de todas las fuerzas de Marruecos lo será hasta la incorporación de un prestigiosos general, la persona a quien van dirigidas estas instrucciones.

Como la dirección del movimiento tiene absoluta confianza en dicho jefe, deja en absoluto si albedrío los detalles de ejecución, así como el de reforzar la guarnición de Málaga con las que crea necesarias para garantizar el orden público, pero sí ha de tener presente:

1º.  Que el movimiento ha de ser simultáneo en todas las guarniciones comprometidas y desde luego de una gran violencia. Las vacilaciones no conducen más que al fracaso.

                                   (Así hasta 8 puntos y una nota final)

              Peloponeso, 24 de junio de 1936                                                                  El Director.

---

Cumpliendo los planes prevístos, en la noche del 18 al 19 de julio, mientras Franco pernoctaba en Casablanca, a la espera de ver mas claro el panorama, los tábores 1º y 2º del grupo de Fuerzas Regulares Indígenas de Ceuta pasaron a Algeciras y Cádiz

Franco conoce el terreno, no en vano ha adquirido prestigio en la guerra colonial y Mola le necesita allí para desactivar a los generales allí destinados, fieles al gobierno en su mayoría. Sólo en el último instante, al precipitarse los planes, tras el asesinato de Calvo Sotelo, Franco se suma al golpe. Más tarde, con las oportunas muertes de Sanjurjo y Mola, ambos en sendos accidentes de aviación, acabara dirigiendo la Guerra y el futuro Estado fascísta en solitario.

Un 6 de julio de 1936 el dispositivo golpista se pone en marcha que generaría el golpe de estado del general Franco. El conocido monárquico, Juan Ignacio Luca De Tena, director del diario ABC, junto con Juan de la Cierva (el inventor del autogiro, precursor del helicóptero), llamó a su corresponsal en Londrés, que no era otro que nuestro Luis Bolín, el que sería mas tarde el gran urdidor de patrañas infumables, adscrito ya a la Oficina de Prensa y Propaganda de las fuerzas sublevadas en Salamanca, y encargado de relaciones con los corresponsales extranjeros, cargo en el que se gano el repudio de todos ellos, hasta su cese en mayo de 1937. Otros significados personajes como el empresario Juan March y el Duque de Alba estaban en el ajo. El encargo fue  que alquilara un avión y lo trasladara con discreción a Canarias, todo ello sin hacer preguntas. Bolín saca todo el dinero de un banco por orden de Luca de Tena y alquila un Havilland D.H.89 “Dragon Rapide”. Cuenta también con los servicios, asumiendo la función de piloto de la aeronave, del capitán Cecil W.H. Bebb. El 11 de julio partió del aeropuerto inglés de Croydon y a las tres horas y cuarto aterrizaba en Burdeos. Después a Biarritz donde repostó combustible. De Biarritz al aeropuerto militar de Espinho (Portugal) a unos 20 kilómetros de Oporto…»

En Las Palmas, Franco espera el avión que le traslade a Tetuán, pero antes tiene que salvar otro escollo. Esta en Gran Canarias retenido por el gobierno republicano que sospecha de su lealtad al gobierno constitucional emanado del pueblo y para poder salir debe vencer la resistencia del general Amado Balmes, gobernador militar de Las Palmas fiel al gobierno legítimo. Lo que allí aconteció lo dejo de la mano de mi respetado historiador Angel Viñas, pidiendo de antemano perdón por la larga cita, estraída del libro; «75 años después. Las claves de la Guerra Civil Española» de Mario Amoros que realiza una larga e interesante entrevista a Angel Viñas:

Angel Viñas:

Él (Franco) quería sublevarse y participar de la conspiración; en cambio, el general Amado Balmes, gobernador militar de Las Palmas, rechazaba la idea. Balmes era un militar de trayectoria africanista, que había sucedido a Franco al frente de la primera división orgánica en Madrid, un cargo de mucha responsabilidad, y había participado en 1934 en la represión de la revolución de Asturias a instancias de Franco. Cuando este supo que no apoyaba la sublevación, hizo un último esfuerzo por convencerle en una entrevista secreta a principios de julio. No hay constancia escrita de ella, pero me la relató un sobrino nieto de quien entonces era el ayudante temporal de Balmes, el comandante de Ingenieros Manuel León Rodríguez. Balmes conversó con Franco en un muelle del puerto de Las Palmas y el ayudante permaneció a una cierta distancia; cuando Balmes regresó, tenía el rostro muy serio y no le relató lo que habían conversado.

Franco no logró convencerle de que se sumara a la conspiración y por ello decidió eliminarlo. ¿Cómo? Lo que en realidad ocurrió solo lo supieron fidelignamente el asesino y el chófer del general, que lo presenció y que regresó a la comandancia militar completamente trastornado. Después el chófer se volatilizó en la Historia.

Mario Amoros:
¿Qué cree que sucedio aquella mañana del 16 de julio de 1936 en el campo de tiro del Cuartel de Infantería en Las Palmas?

Angel Viñas:
Durante 75 años los historiadores fascístas nos contaron el «cuento chino» de que el general Balmes, antes de morir en el hospital militar, se hirió gravemente en el campo de tiro cuando, para desencasquillar su pistola, puso el cañol en su estómago y su arma se disparó. Si hubiera sido así, la guerrera tendría necesariamente restos de pólvora… ¿Que pasó con la guerrera? Se la quedaron los militares que lo tenían todo preparado para sublevarse al día siguiente. También la autopsia desapareció. Por si las moscas.

Estoy convencido de que, por orden de Franco, aquel día un oficial se acercó a Balmes. Se conocían bien. Le disparó a quemarropa. Cuatro días después, este oficial empezó a cumplir misiones muy importantes y secretas desde Tetuán para Franco. No hubo ningún otro que hiciera eso. Franco se fiaba de él y se lo llevó de Canarias. Ni que decir tiene que aquellas misiones podría haberlas efectuado cualquiera de los oficiales del ejército de África. El asesino había sellado un pacto de sangre con Franco.

Mario Amoros:
¿Cómo definiría la versión oficial de la muerte del general Balmes?

Angel Viñas:
¡Es totalmente absurda! Y recuerda que no murió en el acto. El asesino fue un inepto. Probablemente estaba nervioso. A Balmes se le trasladó a una Casa de Socorro de mala muerte; gravemente herido, y allí, en lugar de solicitar un médico o un sacerdote, pidió un juez o notario, porque él sabía quién le había disparado.

Fue el primer asesinado de la Guerra Civil. En realidad Franco se sublevó el 16 de julio de 1936 con aquel asesinato.

Conclusiones:

No es admisible tanta torpeza en un general al ponerse el cañón de la pistola con la mano izquierda en el bajo vientre para desencasquillarla.

Franco se entrevistó con Balmes un mes antes de su asesinato para intentar que se sumara al golpe. De la entrevista Balmes sale muy preocupado y no le comento lo hablado ni a su ayudante personal.

Franco había soliviantado la guarnición de Tenerife a favor de la rebelión, pero no la de Las Palmas, la lealtad al gobierno de su gobernador militar, el general Balmes se lo impide. Al eliminarlo se hace también con la guarnición de las Palmas y su periplo aéreo hasta marruecos queda expedito. La mayoría de los oficiales cercanos a Balmes no se sumaron al alzamiento: teniente coronel Galtier, comandante accidental de Las Palmas; coronel Ferrer, del Estado Mayor; teniente coronel de artillería Pascual Lascuevas, etc.

Franco utilizó la escusa de la obligada asistencia al funeral del general Balmes para abandonar la isla de Tenerife,  y tomar el «Dragon Rapide», al que había ordenado, tras el sepelio, que le esperara en el aeródromo de Gando, Las Palmas y no en el de Los Rodeos de Tenerife, donde tenía asignada su residencia obligatoria de exiliado.

La viuda de Balmes solicita la pensión completa que por, los juristas del Cuartel General se la niegan (vease la mano negra de Franco) porque no murió en acto de servicio, sino por una negligencia grave.

Balmes fue malamente atendido de sus graves heridas, en otras palabras, se le dejo morir. Solicitando éste, no un medico ni un cura, sino un juez o notario para dejar constancia de su asesino.

El chófer del general, presente cuando se produjo  el disparo, se le olvidó guardar la pistola con la que resulto herido el general y la dejó en el estribo del coche que utilizó para su traslado, perdiéndose en el trayecto. Este, siendo un testigo presencial imprescindible, también se perdió en las neblinas de la historia. También pruebas importantes como la guerrera del general y la autopsia desaparecieron.

¿Porque Balmes no tiene un monumento ni esta entre las victimas de los caídos? si, como aseguran los cronistas del régimen, era firme partidario del alzamiento.

Ah y no me pregunten Uds. cual fue la pistola supuestamente encasquillada con la que se realizó el disparo: Astra del calibre 9 mm fabricada en Gernika.

Una vez en Canarias el avión trasladará a Franco a Tetuán, al norte Marruecos, en un largo recorrido que parte de Canarias a las 14,05 del día 18 de julio, cuando ya están sublevadas el 50% de las guarniciones de la Península. El “Dragón Rapid” que lo transporta aterriza en Agadir a las 16,55 donde permanece dos horas. A las 18,55 despega nuevamente para dirigirse a Casablanca, donde aterriza a las nueve de la noche. El General, que no ha querido implicarse en el golpe hasta verlo todo muy claro, decide pernoctar en Casablanca la noche del 18 al 19 para asegurase de que a su llegada a Tetuán la situación este ya más definida, allí es informado del triunfo de Queipo de Llano en Sevilla.

 Llega por fin a Tetuán a las 7 de la mañana del domingo 19 de julio, donde evoluciona dando varias vueltas sobre el aeródromo, hasta que se convence de que esta en manos sublevadas amigas, autorizando finalmente al piloto inglés a tomar tierra, el general no arriesga nada. En realidad la duración normal del viaje podía hacerse en siete horas, pero acaba durando 18 horas, Previamente había enviado a su mujer y a su hija, con él en Canarias, al extranjero para garantizar su seguridad.

Se ha señalado con harto frecuencia al asesinato del Teniente socialista Jose Castilo (12 de julio) y la inmediata represalia asesinando a su vez a Calvo Sotelo (día 13 de julio) como detonantes del golpe, pero hay señalar que cuando estos sucesos acontecieron, ya se había puesto en marcha la logística del traslado de Franco a Marruecos, Luca de Tena llama a Botín el día 6 de julio y el “Dragón Rapid” alquilado parte de Inglaterra el día.

Fig. 81.     Trayecto de Franco de Sta. Cruz de Tenerife a Tetuán para ponerse al frente de la sublevación

Ya en Marruecos, con la situación ya resuelta, asume el mano de las tropas. Se plantea ahora el difícil problema del traslado de gran parte de ese enorme contingente de hombres con todos sus pertrechos de Marruecos a la Península, donde su necesario apoyo es acuciante. Sólo las unidades de Mola  son efectivas ya que Queipo de Llano cuenta escasas fuerzas. A esto hay que añadir que las fuerzas navales se han posicionado mayoritariamente a favor del gobierno legítimo emanado de las urnas y patrulla las aguas del estrecho imponiendo un estricto bloqueo.

Sólo el aturdimiento e inoperancia del Gobierno en estas primeros y inciertos días de la sublevación, al no emprender contundentes acciones para acabar con los focos de rebelión, da a los golpístas el aire suficiente para asegurar sus conquistas y emprender el traslado de las tropas africanas, las más aguerridas y mejor pertrechadas. Con ello pierde una oportunidad que ya no se le volverá a presentar.

Por parte de los sublevados, Franco de haber conseguido un pronto traslado del ejército en Marruecos y marchado sobre Madrid, hubiera sorprendido al epatado gobierno republicano y resuelto rápidamente el conflicto.

1. FRANCO PIDE AYUDA MILITAR A HITLER

El fracaso inicial del golpe de estado del 18 de julio hace pensar a los generales sublevados que van a necesitar ayudas exteriores para imponerse al legítimo gobierno republicano emanado de las urnas. Uno de sus principales cabecillas, el general Franco,  permanece al otro lado del estrecho sin poder intervenir en los decisivos combates iniciales y con la masa militar mas numerosa, preparada, aguerrida y mejor armada de todo el ejercito.

   El 22 de julio Franco envía un primer mensaje al gobierno alemán solicitando ayuda. La vía es el agregado militar alemán en París, general Kühlenthal y el portador del mensaje el general Juan Beigdeber, futuro ministro de Asuntos Exteriores del primer gobierno franquísta. Es evidente que en Wilhelmstrasse se tuviesen ciertas simpatías por los sublevados, pero pesaba más el deseo de mantener buenas relaciones con el vencedor, fuera el que fuese, y sobre todo mantener sus intereses en Marruecos. Además en ese momento apenas acababa de empezar la producción armamentística alemana y el envío de material representaba un considerable sacrificio para Alemania. Ese mismo día el ministro alemán de asuntos exteriores responde negativamente a la petición de Franco, por lo que éste decide enviar una delegación con una petición escrita de su puño y letra.

La primera ayuda solicitada consiste en aviones de transporte pesado y unos pocos cazas de escolta para agilizar la ya iniciada operación de transporte de las tropas del protectorado de Marruecos a la Península, que al ritmo que llevaba podía no acabar hasta finalizada la Guerra Española y si me apuran, la IIª Guerra Mundial.

En esta tesitura, ante la imposibilidad de hacerlo por mar, se abre un puente aéreo con Sevilla utilizando los pocos aviones de que se dispone, un Fokker F.VII, un Fokker monomotor comprado en Tánger, dos hidros Dornier Wal y un Douglas DC.2 que, en precario, inician el primer puente aéreo de la historia, entre el antiguo Protectorado de Marruecos, entonces español y los aeródromos del sur de la península. El Fokker F.VII pertenecía a la Escuadrilla colonial del Sahara y el Douglas DC.2 era el avión que, procedente de Madrid, había aterrizado en Tablada (Sevilla) donde fue capturado por los sublevados. Allí fue tiroteado por disparos de fusil por un capitán para evitar que despegara a bombardear los aeródromos sublevados en Marruecos (más adelante abordaremos este incidente singular para conocer mas detalles ).

Poco después se suman al Fokker F.VII, dos hidroaviones Dornier Do J “Wall” y otro Fokker monomotor adquirido en Tánger por los golpistas y conocido por el nombre de “Carlanco”.

El puente aéreo se inicia el día 20, han transcurrido sólo tres días de la proclamación de alzamiento en Marruecos, dos días de la proclamación de Mola en la península y un día de la llegada de Franco a suelo africano. Ello nos da una idea de la celeridad con que se suceden los hechos. En este primer día 60 legionarios son trasladados a Sevilla. A finales de mes serían ya 800.

También los sublevados consiguen romper el bloqueo marítimo en algunas ocasiones y el 5 de agoto hacen llegar a Algeciras un grupo de barcos (el denominado “Convoy de la Victoria”)

Fig. 82.    Recordatorio del Convoy de la Victoria

Ya tenemos nuestro Ju 52 vestidito de militar, cuando el “Director” y sus acólitos deciden dar el golpe de estado el 18 de julio de 1936 y el Ju 52, el “burro de Franco” entra inmediatamente en escena en papel estelar, para acabar cumpliendo una labor decisiva durante los tres largos años que duro la sangrienta contienda.

Pero empecemos por el principio. El 20 de julio, dos días después del alzamiento, el aparato de la línea postal regular de Lufthansa, matriculado D-APOK y de nombre “Max Von Müller”[1], que cubría la línea aérea Barthurst[2]-Villa Cisneros (Sahara Occidental)-Las Palmas y pilotado por Alfred Henke, recibió en pleno vuelo un mensaje telegráfico de Otto Bertram, delegado de Lufthansa en Canarias, informándole de la declaración de la ley marcial en Las Palmas, le ordena desviarse, fuera de su ruta habitual, al aeródromo de Villa Cisneros (actual Dahkla) en el Sahara occidental, cuando en realidad le correspondía hacerlo en Gando (Las Palmas, capital Gran Canaria). En Villa Cisneros, Henke se entero de que se había producido un levantamiento militar en España. Al día siguiente, Bertran, quien también actuaba como jefe de los servicios de espionaje germanos en Canarias, y que parece había observado más estabilidad en Las Palmas, solicitó permiso,  a la nueva y plenipotenciaria autoridad militar, para que el avión volase a Gando, donde llegó el día 20. Bertran, intuyendo cierto peligro, cambió de idea y volvió a solicitar otro vuelo de vuelta a Villa Cisneros. Allí, aduciendo necesidades prioritarias de la reciente sublevación militar, fue requisado por los sublevados, por orden del general Orgaz, al frente de del levantamiento armado en las Islas, que a su vez obedecía ordenes directas del mismo general Franco. El lío que se monto debió ser monumental, Otto Bertram  montó en cólera y  se negó de plano a la requisa, señalando que, como simple extranjero residente en España, no podía intervenir en una acción contra el Gobierno.

Fig. 83.     El Junkers Ju 52 matriculado D-APOK y de nombre Max von Müller. Aquí aparece en Marruecos con los negociadores que partirían para Berlín. De izquierda a derecha, con gorra de plato, Francisco Arranz Monasterio, jefe de la escasa aviación sublevada en el Protectorado; Johannes Bernhart, con la carta de Franco para Hitler en su mano; Alfred Henke, piloto; alguien no identificado, probablemente un miembro de la tripulación, y, con sombrero y gabardina en la mano, el jefe del partido nazi en Marruecos, Langenheim

Hay que tener en cuenta que, por entonces, y a diferencia de lo que ocurriría posteriormente, no existían implicaciones de Alemania en favor de los golpistas y que Bertram, como representante de Lufthansa, no quisiese verse comprometido, o que, pretendiera evitar un perjuicio a la compañía. Orgaz amenazó con detener a Bertram y a la tripulación por haber aterrizado en zona de guerra y confiscar el aparato, si no accedía por las buenas, pero este siguió en sus trece. Al final mediaron en el asunto los Cónsules Alemanes en Santa Cruz de Tenerife y Las Palmas de Gran Canaria, Harald Flick y Jacob Arhles. Estos pertenecían a los servicios de inteligencia alemanes, y convencieron a Bertram, también con conexiones con el Abwehr. Orgaz depositó una garantía de 90.000 pesetas en concepto de “arrendamiento” a favor de Lufthansa, dinero que contribuyó a aplacar los ánimos y que pagaron las autoridades de las Palmas.

La intención primera de los sublevados era utilizar el trimotor para arrojar octavillas sobre las localidades del interior de Gran Canaria, donde la resistencia a la sublevación militar era manifiesta, acción que se realizó esa misma tarde. Por otro lado, Orgaz quería asegurarse de que se podía contar con otro aeroplano para Franco en caso de que fracasase el envío del Dragon Rapide.

Al día siguiente, Bertram fue requerido para que acudiese a Gando donde los militares le comunicaron por escrito que se procedía a una nueva requisa para un nuevo vuelo. El alemán supo que la nueva misión para el “Max von Müller” era, esta vez, la de transportar al general Orgaz y a otros tres oficiales a Tetuán, Marruecos. Ésta era la orden que Franco realmente había telegrafiado el día anterior. Bertram montó en cólera, llegando, incluso, a despedir a la tripulación, al parecer, por la actitud de indiferencia que mostró Henke.

Fig. 84.   Otto Bertram, representante de Lufthansa en Las Palmas

Los sublevados pretendieron que el piloto y su tripulación les trasladasen en misión militara Tetuán, pero Henke, aun aparentemente indignado, se negó a ello a pesar de serle ofrecida una sustanciosa compensación económica. Finalmente el Ju 52 despego de Gando con Orgaz y sus oficiales, en la noche del 21 de julio, aterrizando en el aeropuerto de Sania Ramel, cerca de Tetuán, en la madrugada del 22 al 23. Henke, que esperaba acabar con esa acción la odisea, no imaginaba que esta no había hecho más que empezar.

Una vez llegado el Junkers a Marruecos la mañana del día 23 y a pesar de las promesas hechas a Bertram de devolverle el avión, los sublevados se apropiaron definitivamente del trimotor y a la tripulación se le ordenó que no salieran del avión, lo que enervo mas aún su cólera.

Fig. 85.    El general Luis Orgaz Yoldi, jefe de las  fuerzas sublevadas en Canarias

 El Gobierno Republicano protesto ante el Alemán, y éste, para guardar las apariencias, repitió la protesta ante Franco en Tetuán a través de su consul, Sr.Wegener. En su respuesta a este Franco justifico la incautación del Junkers “… para evitar la dictadura soviética”.

Varias fuentes señalan que el piloto Alfred Henke, no sólo no protestó enérgicamente sino que se presto a las exigencias con entusiasmo, confabulandose con los sublevados una vez pasado el altercado inicial, y si lo hizo inicialmente, lo fue para guardar las apariencias y proteger a la Lufthansa, compañía de la que era representante y al gobierno alemán ante el gobierno español. No olvidemos que Lufthansa mantenía varias líneas de transporte aéreo de pasajeros con España.  Lo que resulta claro es que, si bien se pudo indignar y se enfureció en un principio, al final acabo por colaborar de buen grado con sus captores, resultando evidentes sus afinidades filofascístas.

Fig. 86.   Alfred Henke, piloto del Junkers requisado, se convertiría en el primer aviador alemán en participar en la Guerra Civil

 El Ju 52, pilotado por Henke, partió desde el primitivo aeródromo de Tetuán hacia Berlín, la madrugada del 23 al 24 de julio de 1936, con una delegación de sublevados en solicitud de ayuda militar, con cartas personales de Franco para Hitler y el mariscal Goering. Esta delegación estaba integrada por el capitán Arranz Monasterio, ingeniero aeronáutico y piloto, era el “héroe de la primera campaña (de limpieza y recluta forzada) de Franco en Marruecos, lo que le había convertido en hombre de su confianza, y le acababa de nombrar jefe de Estado Mayor de las Fuerzas Aéreas de Africa, era además antiguo agregado aéreo militar en Alemania. Junto a él, formaban la delegación, dos delegados comerciales alemanes, sugeridos por el ex-embajador alemán en Madrid, Conde Johannes von Welzceck, estos eran los súbditos alemanes residentes en el Marruecos español, Ortsgruppenleiter Adolf P. Langenheim, primer agente del Kaiser en Tetuán desde 1905 y jefe del Partido Nazi en Marruecos y su subordinado como director económico de la Organización Exterior del Partido Nazi en la zona y verdadero cerebro de la operación, Johannes Franz Bernhardt, “Tónie” para los amigos, también representante de varias empresas alemanas en el Marruecos español, entre ellas Lufthansa. Según parece la economía del señor Bernhart no estaba pasando por su mejor momento y el alemán, ya fuera por entrever algún beneficio económico o de prestigio personal, quedó convencido de la importancia de involucrarse en aquella misión. De esta manera, para cuando había aterrizado el Max von Müller en Tetuán, ya se había organizado la delegación de negociadores, cuyo objetivo era llegar a Berlín y tratar de reunirse con el propio Hitler. Sólo quedaba vencer la oposición de Henke, quien, tras largas horas de discusión y el ofrecimiento de un pago en francos franceses a Lufthansa por este servicio, finalmente aceptaría participar en la misión. En fin, ¡Dios los hace y ellos se juntan!.

El avión  que despego de Tetuán hizo escala en Sevilla, donde el grupo se entrevistaría con el general Queipo de Llano, informándole de su misión en Alemania. Partiendo luego con destino Marsella a las 2 de la madrugada. Al poco rato una avería en uno de los motores lo hizo regresar al punto de partida. Solucinada ésta, partió de nuevo a las 6:00 de la madrugada del 24. Al pasar por Albacete fue interceptado por un aparato republicano, que desistió de disparar al comprobar que se trataba de un avión alemán con matricula civil. Tras esto puso rumbo a Valencia y prosiguió hasta Marsella, donde llegó a las 13:00 horas, coincidiendo con los negociadores que el general Mola había enviado a Roma en petición de ayuda a Italia, y con quienes intercambiaron impresiones. De Marsella, otro salto hasta Stutgar para repostar y de allí al aeródromo berlinés de Gatow, donde llegaron hacia las 12 de la noche del 24.

La carta que debía ser entregada en mano, estaba firmada por su puño y letra como “Jefe Supremo de las Fuerzas Militares de Marruecos” y en ella se hacía la petición de diez aviones de transporte, seis de caza, veinte piezas antiaéreas, bombas de aviación y otro material bélico y municiones. Asimismo, Franco le transmitía que su lucha era de marcado anticomunismo y que España corría el riesgo de convertirse en un estado bolchevique. Se adjuntaba también un croquis de la situación militar dibujado también por el mismo Franco.

Este es el texto de la misiva, reconstruido de forma memorizada por Berbhardt

---

“Excelencia,

Nuestro movimiento nacional y militar tiene como objetivo la lucha contra la democracia corrupta de nuestro país y contra las fuerzas destructivas del comunismo, organizadas bajo el mando de Rusia.

Me permito dirigirme a V.E. con esta carta, que le será entregada por dos señores alemanes, que comparten con nosotros los trágicos acontecimientos actuales.

Todos los buenos españoles se han decidido firmemente a comenzar esta gran lucha, para el bien de España y Europa.

Existen severas dificultades para transportar rápidamente a la península bien comprobadas fuerzas militares de Marruecos, por falta de lealtad en la marina de guerra española.

En mi calidad de jefe superior de estas fuerzas, ruego a Usted me facilite los medios de transporte aéreo:

10 aviones de transporte de mayor capacidad posible; le pido además: 20 piezas antiaéreas de 20 mm, 6 aviones de caza Heinkel.

La cantidad máxima de ametralladoras y de fusiles con sus municiones en abundancia.

Además, bombas aéreas de varios tipos, hasta 50 kgs.

Excelencia:

España ha cumplido a través de toda su historia con sus compromisos. Con Alemania se siente más unida que nunca en estas horas de su cruzada en la lucha contra el comunismo.

Francisco Franco Bahamonde,

Jefe Supremo de las Fuerzas Militares en Marruecos”

---

A la mañana siguiente, el capitán Arranz se dirigió a la Embajada española para enterarse de cuál era la situación allí y realizar gestiones por su cuenta. A pesar de los telegramas previos, el recibimiento oficial fue frío y, tanto en los medios diplomáticos como en los militares, tropezó con una clara oposición a sus propósitos. Presentados al ministro de Asuntos Exteriores del Reich, Hans Diekhoff expuso “es absolutamente indispensable que los servicios alemanes de la Administración y del Partido, en el estado actual de cosas, continúen observando la más estricta reserva”.

 Mientras, Bernhart y Langenheim rentabilizarían las suyas, no sin alguna dificultad. Sólo la intervención de algunos altos dignatarios del partido permitió que los delegados fueran finalmente recibidos, pudiendo contactar con Ernst Bohle, jefe de la Organización para el Extranjero del partido nazi, quien telefoneó a Rudolf Hess, segundo líder del régimen después del propio Hitler y coautor de “Mein Kampf”. Hess, con los cargos de jefe del partido y ministro de Estado, se interesó por los emisarios de Franco y sus noticias sobre España. Les proporcionó así su avión personal para que lo visitaran en Turingia, donde se hallaba en esas fechas.

Fig. 87. Rudolff Hess, también presente en este primer encuentro con Diekhoff, se mostró contrario a la opinión negativa de algunos ministros y envió a los delegados, junto con una nota suya muy positiva, al “Gauleiter”, Jefe de la organización internacional del NSDAP/AO (Partido Nacional Socialista de los Trabajadores Alemanes o Partido nazi) Ernest Wilhelm Bohle, quien encargó a tres altos jefes de la «Auslandorganisation», el doctor Wolfang Krazeck, Robert Fisher y Burbach, este último viejo jefe de Langheim, como agente alemán encubierto en Madrid, durante la guerra (1914-1918), para que les acompañaran en su visita al Führer.

Dos días después, Bernhart y Langenheim volaron ahora a Nuremberg, acompañados de Wolfgang Kraneck, jefe del Departamento Jurídico del partido. De allí, se desplazarían en coche hasta Bayreuth, ciudad del este de Alemania en el estado de Baviera,  donde Hitler asistía a los festivales anuales de música en honor a Wagner[4] y donde fueron finalmente recibos por Hitler (Arranz no estuvo presente en esa entrevista, quedándose en Berlín). Hitler recibió a los dos delegados, al regreso de la opera, en torno a las 22:30 de la noche del 25 de julio. Bernhardt, como portavoz entregado fue el único interlocutor de Hitler, ya que Langenheim permaneció como mero espectador, lo primero que hizo fue entregarle la carta personal de Franco y explicando a continuación la situación en Marruecos. Hitler, en principio escéptico ante la intervención alemana, fue cambiando de opinión a medida que transcurría la conversación y le llegaban noticias de que Francia, donde gobernaban las izquierdas, estaba a punto de enviar ayuda a la República española. Hitler reunió un consejo informal “in situ”, formado por el ministro la Guerra, general von Blomberg, el ministro del Aire, Hermann Goering, y el almirante Canaris. Este último como nuevo jefe de la Abwehr venció las reticencias del resto de asistentes. Se decidió que la ayuda sería inmediata y secreta. Para darle una cierta cobertura legal se decidió que el envío de material se haría a través de organizaciones privadas. Tras dos horas de intensa conversación, en la que Hitler planteó numerosas cuestiones, entre ellas, si existía la certeza de que Franco iba a ganar esta guerra y la forma de pago de la posible ayuda militar –si bien este aspecto lo consideró secundario- .

La exposición de Langheim fue que estaba seguro de que sí, si recibía una ayuda total del III Reich. Todo esto fue corroborado por Bernhardt, viejo comunicador bilingüe de los presentes quien sugirió un respaldo alemán de  las organizaciones económicas e industrias (en Marruecos) ya iniciadas por Franco, con  capital y personal alemán para sufragar los enormes gastos de la operación, a devolver cuando Franco se hiciera con el poder… Eso si fue vital. Hitler accedió a las peticiones españolas.

Resulta pueril pensar que Hitler actuó bajo la ensoñación wagnerina de “Der Ring des Nibelungen” (“El anillo del nibelungo”) y la segunda de sus cuatro operas “Die Walkürue” (La “Valquiria”) con su acto final “Feuerzauber”^[9] (“Fuego Mágico”) a la hora de tomar esta trascendental decisión para el futuro desarrollo de la guerra en la península. De la misma forma resulta poco creíble que Hitler desconociese la identidad del firmante de la petición, ya que el ex-embajador alemán en Madrid, Conde Johannes von Welzceck, íntimo del Rey en el exilio Alfonso XIII y junto con él, entusiastas partidarios del alzamiento del “Ejército de Africa” y de su líder carismático, el general Franco, ya  le había hablado de él.

Las potencias fascistas decidieron desde un primer momento ofrecer una ayuda importante a los rebeldes dirigidos por Franco, cortados por el mismo patrón ideológico que sus aliados. La Italia de Mussolini continuaba su política de expansión en el “Mare Nostrum” y contar con un régimen afín y un aliado que te debía importantes favores controlando las puertas del Mediterráneo no resultaba un tema baladí. Hitler por su parte no solo podía conseguir beneficios estratégicos, Alemania podía obtener un aliado que amenazara la retaguardia francesa, sino que podía contar con un privilegiado acceso a unas materias primas que necesitaba como el aire que respiraba para impulsar su acelerado rearme. Eso in olvidar la posibilidad de foguear a su recién nacida Luftwaffe en un conflicto con fuego real, probando y mejorando su maquinaria de guerra y sus tácticas de «Blitzritz» y de “guerra total”. Además ayudaban a un aliado ideológico en su lucha contra los sistemas democráticos y las ideologías marxistas en auge. Portugal se unió desde un principio a esta ayuda a Franco, también por afinidad ideológica.

Inmediatamente después, en la tarde noche del 26 de julio de 1936, Hitler convocó, con carácter de urgencia, una reunión en Berlín que se celebró en la tarde del domingo 26, en la que se fijaron los principales ejes de la ayuda alemana, estuvieron presentes los responsables de las tres armas que componían la “Wehrmacht”: el “Heer” o Ejército de Tierra, representado por el general Keitel (en representación de su jefe superior, general Von Blomberg, Ministro de Guerra y comandante en jefe de las fuerzas armadas),  la “Luftwaffe” o Fuerza Aérea representada por el mariscal Hermann Goering y la “Kriegsmarine” o Marina de Guerra, representada por el almirante, Canaris, nuevo jefe de la “Abwerhr” (Organización de inteligencia militar) y el general Milch, representante del Reichsluftfahrtministeriu y allí mismo el Führer estampó su firma en el acta. Sólo habían transcurrido ocho días desde el alzamiento. El entusiasmo de Göring corroboró lo esperado y fue allí (y no en Nuremberg en 1945) donde mencionó lo del “campo de pruebas de España para mi joven Luftwaffe”. Otros autores, como Angel Viñas, niegan la presencia de Canaris en la reunión.

Brissard reseña que Canaris hizo un retrato halagador de Franco, de su personalidad, su espíritu, disciplina, orden, etc…[Se le olvido citar lo de “falto de escrúpulos”, según mi opinión]. Esta reseña de Brissaud y la misma presencia del Almirante Canaris, parecen pues dudosas.

El día 27, se solventaron los aspectos técnicos de la ayuda. A la operación de ayuda se le dio el nombre de “Unternehmen Feuerzauber” o Operación “Fuego Mágico”. Para darle una cierta cobertura legal se decidió que el envío de material se haría a través de organizaciones privadas y para el control de la ayuda, Berhardt propuso al mariscal Goering, responsable de la Luftwaffe, la creación de una empresa comercial hispano-alemana, con autorización gubernamental, pero sin que interviniera directamente el Estado, a través de la cual canalizar solapadamente la ayuda militar. Esta propuesta se materializó pocos días después al constituirse en Tetuán la compañía HISMA (Hispano Marokkanische Transport A.G., Tetuán-Sevilla o Compañía Hispano-Marroqui de Transporte, Tetuán-Sevilla) radicada en Sevilla y con el propio Bernhard como director. Sería responsable de envío de suministros, alojamiento y salarios de los voluntarios alemanes, además de actuar de enlace entre Franco y el Sonderstab W. Por parte alemana se constituyó la empresa ROWAK encargada de la cooperación financiera y económica. La empresa fue dotada por el ministerio de Finanzas alemán con la nada desdeñable cifra de tres millones de Reichsmarks.

La operación Feuerzauber (Fuego Mágico) se ponía en marcha. Con la tradicional eficacia alemana se tardó menos de una semana en comenzar la ayuda. El “Generalleutnant” (General de división) Helmuth Wilberg, que en el futuro sería conocido con el sobrenombre de “Wilde”, fue el encargado de la formación del Sonderstab W. Toda la ayuda que prestaría a los sublevados, el gobierno del Reich en el futuro, asi como el desarrollo de las actividades alemanas a llevar a cabo en España, fue planificada por una sección especial creada a tal efecto dentro del Estado Mayor del Ministerio del Aire, denominada “Sonderstab W”, que se conocería sólo por la “W”. Esta plana mayor especial tendría como primera misión la preparación del envío del material inicial y, con posterioridad, pasar diariamente revista a todo lo que sucedía en España, así como la canalización del envío de material de guerra y el reclutamiento de voluntarios para combatir en la península.

La operación parecía compleja, pero el ejército, la armada y la marina, estaban ya en movimiento así como las organizaciones comerciales e industriales. Lo que sugiere que ya estaban sobre aviso, esperando sólo el visto bueno de Hitler. El tiempo era precioso ya que Franco permanecía con el grueso del Ejército empantanado al otro lado del Estrecho y el triunfo de la sublevación pendía de un hilo. El Oberkomando de la Kriegsmarine había contratado a la eficaz compañía naval  “Matthias Urde”, de Hamburgo, para que hiciera todo lo necesario con el máximo secreto y se pusiera a las órdenes del Sonderstab «W».

Al día siguiente, el 28 julio, los emisarios de Franco despegaron de Stuttgart a las 4 de la madrugada, volviendo a Tetuán en vuelo directo, en el mismo avión en que habían realizado el viaje de ida, después de que se le instalaran depósitos auxiliares con 4.000 litros de combustible[7], para permitir el largo desplazamiento evitando peligrosas escalas. Henke, a los mandos de la aeronave mostraba ahora mejor talante. Llegados a Tetuán a las 3 de la tarde, tras once horas de vuelo, comunicaron la decisión favorable de Hitler que se hizo efectiva ocho días después con la llegada del primero de los veinte Ju 52/3m solicitados y seis cazas Heinkel He 51.

Los otros Ju 52 hasta sumar un total de veinte (20), tras la instalación en la fábrica Junkers de Dessau, de los oportunos depósitos suplementarios de combustible, camuflados como aviones civiles de Lufthansa, pilotados por pilotos de línea de la misma compañía. No llevaban montados ni el armamento de la versión militar, ni las butacas de la civil. Los puestos dorsales y ventrales para las ametralladoras Mg-15, desmontados (que no eliminados) van tapados con planchas onduladas de duralumino, como el resto del fuselaje de la aeronave, en un intento de camuflar su verdadera naturaleza.

En vuelos individuales o por parejas, cruzan los Alpes y tras repostar en el norte de Italia, van llegando paulatinamente hasta Sevilla y Tetuan entre los días 29 de julio y 9 de agosto, mezclados con los los auténticos aparatos de Lufthansa que hacían la misma ruta: Dessau-Stuttgat-Roma-Sevilla. El día 9, uno de los últimos se pierde  al aterrizar por error en el aeródromo republicano de Barajas (Madrid).

La situación se hacía más tensa, ya que el Gobierno legitimo republicano conocía la ayuda alemana a los sublevados y se daba la paradoja que mientras unos Ju 52 sublevados bombardeaban el aeropuerto de Barajas, otros Ju 52 alemanes civiles, que realizaban la ruta Berlín-Madrid, permanecían en la pista.

Los repuestos, equipo de tierra (tres emisoras de radio, medicamentos, etc.), las instalaciones de armamento (entre ellas los pozos DESAC 250/IX para transformarlos en bombarderos y las ametralladoras MG 15), el personal de mantenimiento y seis cazas Heinkel 51, embalados en enormes cajones, salieron de Hamburgo en el vapor Usaramo, que zarpó de Hamburgo a la una y media de la madrugada del 31 de julio al 1 de agosto, bajo el mando del Mayor Alexander von Soheele, veterano de la Gran Guerra en África y de la guerra del Chaco en 1935.  El Usaramo atraca en Cádiz la noche del 5 al 6 del mismo mes. Poco antes habían recibido algunas andanadas, sin éxito, por parte del destructor leal “Almirante Valdés”. Con ellos viajaban cinco civiles que servirían como intérpretes. Para entonces ya habían arribado la mitad de los veinte trimotores Ju 52.

Son inmediatamente transportados en ferrocarril a Sevilla para su montaje. El primer caza Heinkel 51, recién montado, realizó su primer servicio de guerra el día 15 de ese mismo mes.  Ramón Hidaldo Salazar en “La ayuda alemana a España 1936-39”, cita esa primera misión operativa el día 11, al interceptar aparatos enemigos que se dirigían a bombardear Sevilla.

El mismo avión regresó al aeródromo de Tetuán el 28 de julio, uniéndose al día siguiente día 29 a los pocos aviones, que habían iniciado en precario el puente aéreo. Han transcurrido sólo diez días desde el alzamiento y el Ju 52, el burro de Franco, ya esta trabajando  para su nuevo amo.

2. EL PUENTE AEREO

La primera misión que recibieron los recién llegados Ju 52 fue el traslado del Ejército de África a la España peninsular y el adiestramiento de pilotos españoles, teniendo  expresamente prohibida la participación en misiones de combate. El propio ejercicio de su actividad y la angustiosa necesidad de los sublevados hizo que esta prohibición durase escasamente 15 días y para mediados de agosto y a partir del bombardeo del acorazado Jaime I, esta prohibición dejó prácticamente de observarse.

El Ju-52 tenía mucha mayor capacidad en su bodega de carga que la del Fokker (capacidad de carga 1.700 kg y diez plazas de asiento) y que el Douglas DC- 2 (12 pasajeros sentados y una capacidad de carga  de 2.770 kg). El hidroavión Dornier Wal, podía transportar diez pasajeros y tenía una capacidad de carga al despegue de 1.500 kg. Es su primer viaje, Henke transporta a 22 soldados con su equipo completo. Por equipo completo de un regular se entendía: calderos, cazos, juegos de te, bolsas de azúcar, sacos de harina y ciertos números de ovejas ¡vivas!. Una vez tanteada su capacidad de carga (4.780 kg de carga máxima al despegue), en el segundo y siguientes viajes transporta ya 30 soldados regulares, hasta realizar cuatro viajes en ese primer día (algunas fuentes hablan de 40 hombres). Al final de la operación Puente Aéreo, en los últimos días de octubre, y durante los cuatro meses que duro, en 868 vuelos, los Ju 52 habían transportado cerca de 14.000 hombres (13.962 según Hidalgo Salazar) y unas 500 toneladas de material de guerra (entre ellos 36 piezas de artillería y 127 ametralladoras), desde los aeródromos del Protectorado Español de Marruecos a los aeródromos de la península, primero al de Tablada (Sevilla) y luego al improvisado y recién habilitado campo de Zarandilla (Jerez de la Frontera) contiguo a la Cartuja, con el que se acortaba el trayecto, posibilitando mas viajes por día.

Fig. 88. Traslado de tropas moras de Marruecos a la Península

Según van llegando los Ju-52, al mando del Oberleutnant [teniente primero] von Moreau, se incorporan inmediatamente al puente aéreo, con 42 pilotos y mecánicos, algunos de ellos españoles. A finales de la primera semana y debido a la fatiga de vuelo, a la que se sumaba los fuertes vientos laterales (de levante) imperantes en el estrecho, quedaban siete Ju 52 en condiciones de volar. Al cabo de quince días son cinco y sólo cuatro al cabo de un mes.

Nada más descargarse del Usaramo (que llegó a Cádiz el día 10 de agosto) los aditamentos propios de bombardero, son montados en 9 de los 20 Ju 52 llegados. Con ellos se conforman tres escuadrillas españolas, mandadas por los capitanes Díaz- Trechuelo (muere prontamente en Badajoz, el 14 de agosto cuando, a los mandos de su Ju 52, una bala de fusil disparado desde tierra le atraviesa el corazón), Alfonso Carrillo y Vicente Gil Mendizabal.

El 15 de agosto el contingente alemán sufre las primeras bajas en el conflicto español al accidentarse su Ju-52 al aterrizar en Jerez de la Frontera, probablemente a causa de la fatiga de vuelo soportada. Ambos habían participado intensamente en los días del «Puente del Estrecho» realizando numerosos viajes entre Melilla y Tablada cargados de soldados. . Los Unteroffizier [alférez] Helmuth Schuze piloto y Herbert Zech, su mecánico, más tres tripulantes, mueren en el accidente. Sus restos fueron repatriados a Alemania a finales de agosto en el mercante alemán Girgenti, que atracó en La Coruña con un cargamento de material militar y luego bajó hasta Huelva para cargar mena de cobre de las minas de Río Tinto.

El 20 de agosto se encuadran en la Escuadra B a las ordenes del comandante José Rodriguez y Díaz de Lecea. A finales de septiembre, el mismo día de la liberación del Alcázar de Toledo, uno de los nueve aparatos (22-64) es derribado por la caza republicana.

Los diez restantes (uno a caído en manos republicanas), pilotados por alemanes se hacen cargo del puente aéreo, sacando tiempo para realizar las primeras y urgentes acciones de bombardeo, como el ataque al acorazado Jaime I en el puerto de Málaga el 13 de agosto.

Seis de estos Ju 52, una vez encarrilado el puente aéreo y ya vestiditos de militares, se transforman en aviones de guerra se encuadran en las escuadrillas exclusivamente alemanas conocida como de los “Pedros y Pablos”, una en septiembre comandada por von Moreau y otra en octubre comandada por Alfred Henke. Este apodo se les dio porque los pilotos alemanes que componían sus dotaciones, habían adoptado profusamente estos nombres para ocultar su verdadera nacionalidad en sus amañadas documentaciones. Finalmente el apelativo de “Pedro” quedó para los He-111 y el de “Pablo” para los Do 17.

Un Ju-52 de Lufthansa, el D-AVIA, es equipado como ambulancia para la repatriación de heridos a Alemania, con capacidad para 12 camillas.

En octubre son renúmerados los aparatos iniciales, del siguiente modo:
1º esc: 22-61 — 22-51
22-62 — 22-52
22-63 — 22-53
2ª esc: 22-65 — 22-55
22-64 (perdido en acción)
22-61 (nueva incorporación)
22-66 — 22-56
3ª esc: 22-67 — 22-60
22-68 — 22-62
22.69 — 22-63

4ª esc. numeracion desconocida, pero los aparatos de la Legión Cóndor se numeran 22-64 a 22-100

La nueva unidad pierde el 4 de noviembre uno de sus Ju 52.

En octubre, casi finalizado el puente aéreo, otros tres trimotores abandonan el puente aéreo y con ellos se créa la 4ª Escuadrilla española, al mando de Luis Pardo Prieto.

Definitivamente concluido el paso del estrecho, en noviembre el contingente alemán, que hasta el momento había funcionado a salto de mata, respondiendo a las constantes y acuciantes llamadas de ayuda de los mandos españoles para que les allanasen el terreno a ocupar y los focos de resistencia, ve la imperiosa necesidad de reorganizarse ante un conflicto que ahora se prevé, va a prolongarse.

Se constituye, la que luego adquirirá la categoría de mítica, Legión Cóndor. Con ella se crea el grupo K/88 de bombardeo, que engloba tres escuadrillas de Ju 52 con diez aparatos cada una, todos los supervivientes de los 20 iniciales mas cinco recién llegados. Estos son entregados a las tripulaciones españolas que forman la 5ª y 6ª Escuadrillas españolas (la 5-E la 5-E-2 y la 6-E-2, esta con los aparatos 22-47, 22-48 y 22-49, a sumar a las cuatro que ya hemos citado. De su mando se hacen cargo los capitanes Eduardo Prado y José Larrauri. Las seis escuadrillas se encuadran en tres grupos.

Los Ju 52 pilotados por españoles llevan el peso de los bombardeos en el valle del Tajo y del asalto frontal a Madrid. El bombardeo del puerto de Cartagena no se produce hasta el 26 de noviembre.

Es durante la batalla del Jarama, cuando el mando sublevado comprende que el sufrido Ju 52 no posee la potencia que le permita alcanzar la velocidad necesaria para hacer frente a la caza republicana, ya dotada con los modernos y míticos aparatos rusos, Polikarpov I-15 y I-16.

Aquí acaba el primer papel del Ju 52 en la GCE, el papel de protagonista indiscutible, al menos entre los bombarderos, para pasar a un papel secundario, con menos focos pero no por ello menos sufrido.

Tras dicha batalla se decidió disolver uno de los tres grupos y mantener un grupo diurno, el 2G22, para actuar en teatros secundarios, donde la presencia de la implacable caza republicana no sea tan agobiante y transformar el otro en un grupo nocturno, el 1G22. Eduardo González Gallarza asume en mayo, la jefatura del primer grupo y Alfonso Carrilo la del segundo. Ambos actúan en la dura batalla de Brunete, en la de Santander y en la de Belchite, perdiendo una aparato en cada uno de estos teatros.

Las escuadrillas alemanas del K/88, que también participan en los tres teatros anteriores, llevan el peso de la ofensiva sobre Bilbao. En Brunete, dos Ju 52 en misión de bombardeo de noche fueron abatidos por los pilotos rusos Yakushin y Serov, primeros derribos nocturnos de la Historia. Este hecho se repetiría en septiembre sobre el aeródromo de Sariñena, a costa del Ju 52 pilotado por Muntadas y Marchenko.

En la madrugada del 15 de octubre de 1937 el Grupo 1G22 fue sorprendido en el aeródromo de Zaragoza por la caza enemiga y perdió tres de Sus aviones, cuya carga de bombas explotó. El Grupo 2G22 se salvó del ataque por estar en León.

A finales de 1937 los dos grupos hispanos completaron su material con los Ju 52 cedidos por la Legión Cóndor (que los sustituyó por los nuevos He 111) y se encuadraron en una Unidad superior, la 1.a Escuadra, que quedó adscrita a la l.a Brigada Aérea Hispana. Eduardo González Gallarza asumió el mando de la 1.a Escuadra y encomendó la jefatura de los grupos a los comandantes Manuel Gallego Suárez-Somontey Luis Roa Miranda.

La l.ª Escuadra luchó en Teruel, Aragón, el Maestrazgo, Extremadura, el Ebro y Cataluña. Como premio a su infatigable y arriesgada labor los Ju 52 fueron condecorados con la Medalla Militar Colectiva en junio de 1938.

En total se entregaron a la aviación militar española durante la guerra civil 60 Ju 52, que se numeraron del 22-47 al 22-106. En marzo de 1940 continuaban 24 en servicio. Los aviones 22-107 a 109 fueron comprados a Iberia en 1942 y CASA construyó los 170 ejemplares que van del 22-110 al 22-279, que fueron entrando en servicio desde 1944 a 1953.

Los motores originales BMW duraron hasta los años 50, época en que fueron sustituidos por los E9 Beta fabricados por Elizalde (luego ENMASA) según proyecto propio, derivado del motor ruso M-25 (que a su vez era un desarrollo de una de las primeras versiones del Wright Cydone norteamericano).

En los años iniciales de la década de los 50, cuando la escasez de material aéreo en el Ejército del Aire era angustiosa, los Ju 52 cumplieron a la perfección su misión de transporte y sirvieron, además, para mantener entrenadas en vuelo a las tripulaciones de las unidades de bombardeo y reconocimiento y a todos los pilotos en general.

Con la llegada de los DC-3 y DC-4, los Ju 52 pudieron concentrarse en Gando, en el Ala 36, para hacer frente a las amenazas procedentes del Reino de Marruecos, independiente desde 1956.

La incorporación al Ejército del Aire de los bimotores Heinkel He-111 fabricados por CASA, con motores Merlín, permitió a los Ju 52 el retomo a las misiones de transporte y de lanzamiento de paracaidistas, que siguieron cumpliendo hasta los años 70.

3. Un Ju 52 cae en manos republicanas

Vamos a hacer un inciso para conocer más detalles de la rocambolesca historia del Ju 52 desorientado.

El día 9 de agosto (Hidalgo Salazar habla del día 8) uno de los aviones Junkers Ju 52 enviados por Hitler en respuesta a la desesperada petición de ayuda de Franco, el matriculado D-AMYN, pilotado por el Flugkäpitan von Bastian, aterriza por error en el aeródromo republicano de Barajas en Madrid, probablemente por desorientación y no por una posible avería mecánica como se apuntado en alguna ocasión, ya que no muestra impedimento para continuar de inmediato su ruta. Según The Legion Condor, de Ries & Ring, el D-AMYM hacía la ruta Dessau-Stuttgart-Roma-Sevilla mezclado entre los auténticos aparatos de Lufthansa.

No llevaban montados ni el armamento de la versión militar, ni las butacas de la civil; en su lugar incorporaban depósitos adicionales de combustible en el interior del fuselaje. Los lanzabombas y las ametralladoras MG 15 se embarcaron en el vapor Usaramo. que zarpó de Hamburgo a la una y media de la madrugada del 1 de agosto y atracó en Cádiz la noche del 5 al 6 del mismo mes.

Alertados por radio de su error por el delegado de la Lufthansa en el aeródromo madrileño, Georg von Winterfeldt, reemprenden de inmediato su vuelo a Sevilla, antes de que las autoridades republicanas se percaten y tengan tiempo de intervenir. Otras fuentes citan a un piloto de otra aeronave de pasajeros Ju 52, presente en la pista, como el autor del aviso de alerta al avión despistado.

No acaban aquí el infortunio del malhadado aparato, tras despegar “cagando leches” (expresión acuñada por Ramón Menendez Pidal) de Madrid, ya en vuelo hacia Sevilla, se ven obligados a aterrizar en las proximidades de Azuaga, al SE de la provincia de Badajoz, esta vez, por escasez de combustible. Aquí la tripulación es retenida y el avión requisado. Posteriormente la tripulación es trasladada al aeródromo de Cuatro Vientos de Madrid en el mismo avión, comandado ahora por un piloto comercial español enviado por el Gobierno. A los detenidos se les une ahora, el delegado de la Compañía alemana Henric Rodatz. También se inmovilizan otros seis aparatos de Lufthansa presentes en zona republicana.

Se inicia una duro cruce de notas diplomáticas entre el gobierno republicano español y la cancillería del III Reich para que sea liberada la tripulación y devuelta la aeronave, aduciendo que este es un avión comercial civil y que su misión es la repatriación de ciudadanos alemanes. Finalmente la tripulación es liberada pero las autoridades republicanas se niegan rotundamente a entregar el aparato, precintándolo en el aeropuerto de Barajas y repintado con los colores republicanos. El intercambio de notas se prolongó durante casi de dos meses hasta que el Ju 52 en litigio,  resulta destruido, con toda probabilidad por otros Ju 52, durante un bombardeo de la Aviación sublevada sobre dicho aeródromo, quedando zanjado el litigio. Algunas fuentes hablen de que en este bombardeo fueron también destruidos los otros seis Ju 52 civiles inmovilizados.

Las autoridades alemanas no se conformaron con las enérgicas notas diplomáticas y el mariscal Goeríng, tomo como rehén, arrestándolo bajo custodia en su domicilio, al teniente coronel de Caballería español. Luis Riaño Herrero, del Servicio de Aviación y ayudante de Campo del Presidente de la República, Manuel Azaña, que acompañado por el representante comercial alemán en Madrid, Juan Sturm, se hallaba en Berlín para la compra de material aéreo por encargo del Gobierno republicano.



Hagamos otro pequeño alto para conocer algo más del curioso episodio del tiroteo del DC.2:

Este avión se llamaba «Mallorca – EC-BBF» cuando aterrizó en Tablada, cérca deSevilla, era el 18 de julio de 1936.

Serían las ocho y media de la mañana, cuando el capitán rebelde Vara de Rey en el Pabellón de Oficiales solicita al cabo Ruiz Morales que le llevara en su coche, un pequeño Morris, desde el Pabellón de Oficiales hasta una zona cercana a la pista de vuelos, lugar donde se encontraba aparcado un Douglas DC-2, número 26, que llegado de madrugada de Madrid, estaba siendo cargado de bombas. Vara de Rey bajó del automóvil y siguió andando solo hasta la entrada a la pista, donde se paró y pidió el mosquetón al soldado de guardia, Manuel Mellado. Después, sigilosamente, siguió andando hasta el lugar donde estaba estacionado el Douglas DC-2, se situó debajo de uno de los dos motores y disparó dos peines sobre el cárter y una de las ruedas del tren de aterrizaje. El motor quedo averiado.

Inmediatamente los tripulantes del avión salieron a su encuentro desde el hangar de bombarderos, disparándole e hiriéndole cuando huía hacia el comedor de tropas, al que logró llegar. Allí se refugió en las cocinas, pero fue atrapado por sus perseguidores.

Cuando el capitán médico Manuel Méndez de León escuchó varios disparos, en la zona de vuelos, salió a la puerta del botiquín y vio a un soldado ordenanza del Pabellón de Oficiales, Africano Rodríguez Fernández, que llegaba corriendo del hangar de bombarderos. Méndez de León le preguntó qué había sucedido y el soldado le informó de que el capitán Vara de Rey se había «liado» a tiros con uno de los aviones llegados aquella madrugada de Madrid, y que los tripulantes le persiguieron, disparándole con sus pistolas. Africano Rodríguez Fernández había ido al citado hangar a llevar varios refrescos y cervezas y tuvo oportunidad de presenciar los acontecimientos. Otro testigo excepcional fue el mecánico Rafaél Nieves Cabello, que se encontraba en el hangar.

En ese momento crítico hizo acto de presencia el comandante de la Base, Rafaél Martínez Estéve, que se encontraba en la Jefatura del Aeródromo y también  había oído los disparos, y ordenó que le entregaran el herido. Estéve dispuso que Vara de Rey quedara detenido en el Cuerpo de Guardia y se avisara al médico para que le curara. El capitán Carlos Rute Villanova se personó en el botiquín para urgir al doctor Méndez de León que acudiera a curar al capitán Vara del Rey herido. En efecto, allí fue curado por y poco después lo trasladaron al Hospital Militar de la Macarena.

Otros testigos de lo ocurrido, fueron el teniente de Artillería Enrique Pedrosa Barraca, y el maestro armero Iglesias, que se encontraban descargando bombas en la Armería del aeródromo de Tablada.

El capitán sublevado herido fue pronto liberado por los rebeldes mientras estaba convaleciente en Sevilla.

El avión  fue rebautizado «Capitán Vara de Rey» y se convirtió en el avión personal de Francisco Franco.

4. BOMBARDEO DEL ACORAZADO “JAMIE I”

La primer acción de combate del Junkers Ju 52/3m alemán fue el 20 de julio de 1936, arrojando panfletos sobre la isla de Gran Canarias con el aparato de la Lufthansa “D-Apok”.  El mismo que llevaría la delegación española con la petición de Franco de ayuda militar a Hitler. El 7 de agosto llegó al aeropuerto de Sevilla, el primer grupo de pilotos alemanes con diez máquinas Ju 52/3m al mando del Oberleutnant (Tte. primero) Rudolf von Moreau. Su misión era el transporte de tropas y armamento de Tetúan (Marruecos) a la base española de Jerez de la Frontera y el adiestramiento de los pilotos españoles para adaptarlos a sus nuevas monturas, el Ju 52 y el caza He 51.

En las primeras semanas de su estancia en España tenían expresamente prohibida la participación en misiones de combate. Las ordenes del general Milch, representante del Reichsluftfahrtministeriu (RLM) Ministerio de Aire del Estado, fueron precisas: “Los voluntarios deben transportar las tropas de Franco y protegerlas. Queda prohibido buscar combate, sólo queda permitido el combate en caso de un ataque a los transportes”. Pero esta prohibición dejó de observarse de manera efectiva hacia mediados del mes de agosto. El mercante alemán Usaramo, al atracar en el puerto de Cádiz, con material de guerra y los primeros efectivos alemanes, sufrió una salva de artillería procedente del acorazado «Jaime I» (algunas fuentes indican que había sido disparada por el destructor Almirante Valdés). El ataque del acorazado fue tomado como excusa para romper la prohibición, argumento de legitimidad que los alemanes buscaban para tomar parte en misiones de combate en España.

El acorazado «Jaime I» era el tercero de una serie de tres construidos para la Armada española a principios del siglo XX. Fruto de la Ley de Escuadra del 7 de enero de 1908, estos buques recibieron el nombre genérico del cabeza de serie, por lo que se les llamó acorazados Clase España. Su construcción tuvo lugar en los astilleros de la Sociedad Española de Construcción Naval en el Ferrol. El «Jaime I» se empezó a construir el 5 de febrero de 1912, y su botadura tuvo lugar el 21 de septiembre de 1914. Pero la entrega a la Armada se retrasó hasta septiembre de 1921 debido a demoras en la entrega de los cañones a causa de la I Guerra Mundial.

El diseño y planos pertenecían al tipo Dreadnought, aunque de tamaño más reducido. Sería proyectado por la casa Vickers, pudiéndose considerar como el tipo de acorazado de bolsillo que años más tarde existiría en Alemania durante la Segunda Guerra Mundial. La disposición peculiar de la artillería gruesa permitiría disparar todas sus baterías de 8 cañones por cualquier banda en combate de derrotas paralelas y 6 piezas en combate de caza o retirada, siendo estas condiciones las mismas adoptadas por sus características a los acorazados ingleses “Invencible”, “Australia” y el alemán “Von der Tann”. El movimiento de las cuatro torres dobles de 305 mm., sería hidráulico y manual, con dirección de tiro centralizada dotadas de telémetros de coincidencia y sistemas telefónicos que permitieran hacer fuego hasta con escoras de 10 grados a banda y banda.

El día del asesinato del político Calvo Sotelo estaba en El Ferrol y aquella misma noche, es decir, en la madrugada del día 13 de julio zarpó para Santander donde el día 15 tuvo lugar el relevo de su comandante capitán de navío Don Julio Iglesias Abeleira, sospechoso de estar comprometido con el Alzamiento, por el capitán de navío Don Joaquín García del Valle, que toma el mando del acorazado siendo desconocido para la marinería y poco de fiar para la oficialidad.

De esta manera, recibe en Santander la noticia de la sublevación en Marruecos, donde sus cañones ayudan a disuadir a los rebeldes de cualquier intento los primeros días.  Vuelve a Vigo donde carga 1.100 toneladas de carbón. Después recibió la orden de dirigirse al Estrecho de Gibraltar. Parece probado que durante la primera estancia en Vigo, el anterior comandante Don Julio Iglesias Abeleira, mantuvo relaciones con los jefes de las bases de Rios y Marín, implicados en la conspiración militar, por lo que es indudable que el apresurado relevo efectuado en Santander, constituyó un serio contratiempo para el grupo de jefes y oficiales, que bajo la dirección del 3° comandante capitán de corbeta Don Carlos Aguilar Tablada, secundaban los preparativos para la proclamación y triunfo del Movimiento. Los oficiales del “Jaime I”, seguían considerando dudosa la actitud del nuevo comandante y acordaron montar guardias permanente y armados en previsión de posibles sorpresas.

Tampoco la marinería se mantenía ociosa a pesar de la vigilancia que se ejercía sobre los cabos y radiotelegrafistas, los cuales filtraban las noticias en camarotes y sollados.

El 21 de julio de 1936 en el tránsito hacia el estrecho, la dotación, formada en buena parte por elementos revolucionarios de izquierda y recelando de la lealtad de sus oficiales, se rebeló contra estos, reduciendo a tiro limpio y apresado a sus oficiales, para luego ejecutarlos en masa, quedando el barco, definitivamente, en manos del bando republicano.

La marinería manda un radio al Ministro, “Dotación buque tras breve lucha pónese (sic) con gran entusiasmo órdenes de República”, a la vez que solicita instrucciones sobre los cadáveres, la respuesta de Madrid llega inmediatamente: “con solemnidad respetuosa sean arrojados a la mar”.

Al perder a sus mandos, los buques de guerra españoles perdieron gran parte de su efectividad, pero los comités de marineros aún podían poner en grave peligro los intentos de trasladar el Ejército de África a la Península, pues eran capaces de utilizar la artillería de los barcos. En julio y agosto de 1936 tomó parte en los bombardeos de La Línea, Ceuta (día 25) y Melilla (3 de agosto) y Algeciras (día 7). Sus cañones de 305 mm. fueron capaces de disparar contra el aeropuerto de Tetuán.

En la noche del 25 de septiembre el ministro de Marina Indalecio Prieto (D. Inda), determinó que una importante parte de la Escuadra a sus órdenes pasase inmediatamente del Mediterráneo al Cantábrico a fin de romper el bloqueo de los puertos de Bilbao, Gijón y Santander mantenido por la Escuadra de los nacionales. Después de trabajar toda la noche afanosamente en la base de Málaga en los preparativos, y ya en la madrugada del 26, poníanse en ruta dos divisiones navales; una de ellas constituida por el acorazado “Jaime I”, ya reparado de sus daños en el arsenal de Cartagena, más los cruceros “Libertad” y “Miguel de Cervantes”. Se pasa el estrecho de Gibraltar sin novedad siendo el comandante del acorazado el alférez de navío Don Carlos Esteban. Arriba en el puerto de Musel (Gijón) para carbonear. Prosigue viaje y en la noche del día 28, entró en el puerto de Bilbao después de soportar los efectos de un fuerte temporal de N.W.

A mediados de octubre regresa de nuevo el “Jaime l” al Mediterráneo con más pena que gloria ya que nada hizo por enfrentarse a su gemelo el “España”, permaneciendo casi todo el tiempo refugiado en el puerto de Bilbao.







El 23 de noviembre de 1936, submarinos alemanes atacaron con torpedos a los barcos de guerra republicanos en el puerto de Cartagena. El buque «Jaime I» salió indemne del ataque submarino contra la Flota republicana. Sin embargo, el buque Cervantes quedó averiado a consecuencia del impacto de un torpedo.

El «Jaime I» encalló en Punta Sabinal (Almería), cerca de Roquetas de Mar, el 15 de abril de 1937. El acorazado republicano logró reanudar su viaje hasta Almería. La aviación alemana bombardeó el «Jaime I» el 21 de mayo de 1937, causando seis muertos y veinte heridos. Tres bombas de la Legión Cóndor ocasionaron al acorazado graves averías en el puerto de Almería. El buque fue trasladado a Cartagena, el 27 de mayo, con un remolcador para su reparación. Allí acabaría su periplo y avatares.

Pero volvamos otras en el tiempo para centrarnos en el tema de nuestro interés, la acción de bombardeo del «Jaime I» por los Ju 52 guiados por von Moreau.

La aviación insurgente no era capaz de llevar a cabo un ataque exitoso contra los buques leales al gobierno republicano que operaban en el estrecho de Gibraltar y que dificultaban el paso de las tropas moras. Ante esta situación, von Moreau sugirió realizar un bombardeo con los Ju 52 contra el mayor buque acorazado “Jaime I”, y acabar con la grave amenaza que representaba. Von Moreau consiguió de su superior, el Comandante Von Scheele, autorización para llevar a cabo el ataque; el General Alfredo Kindelán, jefe de las fuerzas aéreas españolas sublevadas, dio su consentimiento a la iniciativa. Recordemos este dato, los alemanes planean lo que consideran una necesaria acción de guerra y necesitan la aprobación del jefe de las fuerzas aéreas nacionales.

Una vez recibidas las bombas de 250 kg el día 10 de agosto, INDAGAR TRANSPORTE; llegaron en esa 1ª expedición del Usaramo o eran de fabricación española. El mercante alemán Girgenti no pudo ser porque que atraco en La Coruña a finales de agosto con 8.000 fusiles, 8 millones de cartuchos y 10.000 grandas de mano, tampoco el Wigbert y el Kamerun que arriban al puerto de Lisboa el 23 de agosto con combustible de aviación, nueve cazas He 51 y seis aviones de cooperación He 46. Las primeras bombas de aviación de las que tengo noticia arribaron el 31 de agosto a bordo del Usaramo en una nueva expedición transportando bombas de aviación, granadas de artillería y munición para armas de infantería.

dos Ju 52/3m alemanes son detraídos del puente aéreo sobre el estrecho y acondicionados con premura. A los dos aparatos de transporte se les había instalado previamente tres cajones eyectores de bombas dobles “DSAC 250/VIII”, seis pozos en total, con seis bombas de 250 kg., así como visores de bombardeo y ametralladoras. La operación no esta exenta de dificultades (era de noche y no había gatos hidráulicos lo que implicaba horas de intentos para conseguir colgar las bombas en los pozos).



El 13 de agosto de 1936, a las 4.10 y 4.15 a.m., de madrugada, a los mandos de von Moreau y Henke,  despegaron del aeródromo militar nacional de Tablada en Sevilla, con la misión de bombardear el «Jaime I» que, según había comunicado el 12 de agosto, el servicio de inteligencia del General Queipo de Llano (jefe militar sublevado con mando supremo en Andalucía occidental) se encontraba anclado en la Bahía de Málaga,.

A los mandos del primero el propio Von Moreau más un auxiliar bombardero, y del segundo Alfred Henke y el Oberleutnant Graf Max von Hoyos como bombardero. Tras un vuelo de 50 minutos, un techo de nubes bajas impide utilizar el visor de bombardeo “Groez 219b” que esta preparado para una altitud mínima de 800 m.. Sobrevolando el acorazado republicano, a una altura de 500 m, le lanzaron cinco bombas de 250 kg (los dos aviones portaban, en conjunto, doce bombas de ese peso), Von Moreau no pudo hacer blanco en esta ocasión, Henke golpeó la nave con dos bombas, ocasionando al buque seis muertos y 41 heridos (otras fuentes hablan de 15 muertos), así como daños que no fueron tan importantes como creyeron Henke y Von Moreau, quienes sobrestimaron su éxito, al ver que se elevaban dos columnas de humo y llamas, por lo que no consideraron necesario dar una segunda pasada y lanzar más bombas. De hecho, el «Jaime I» pudo zarpar por sus propios medios y llegar hasta la base naval de Cartagena, donde atracó el mismo 14 de agosto por la tarde para reparar los daños sufridos. De la escasa entidad de los mismos da idea el que el «Jaime I» tomara parte, a comienzos de septiembre, en la evacuación de Mallorca por la expedición del Capitán Bayo y se traslado posteriormente con la Flota republicana al Cantábrico.

 El bombardeo del Jaime I, marca varios hitos: constituye la primera acción de guerra de la aviación alemana desde la Iª Guerra Mundial, asi como la primera operación de bombardeo realizada por los alemanes en suelo español y la primera acción de guerra del Ju 52 como bombardero .

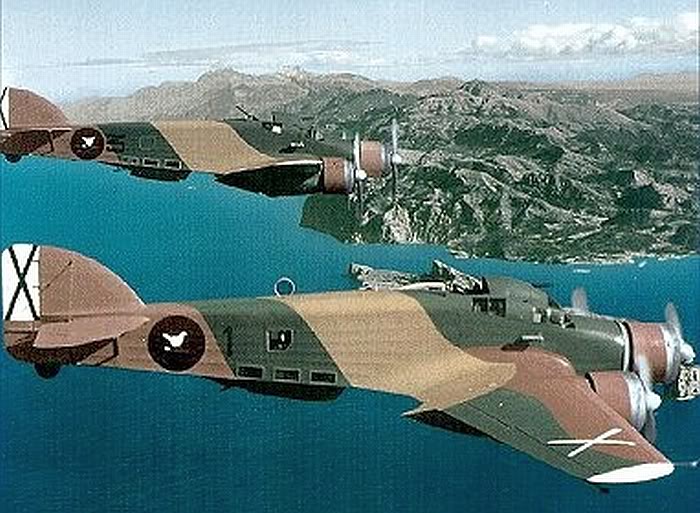

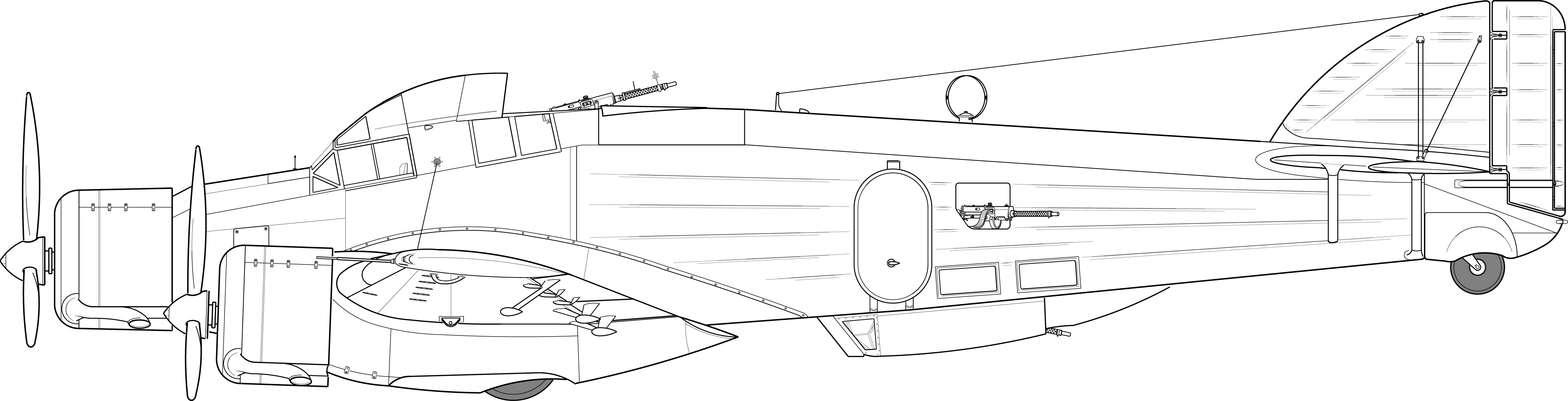

Una escuadrilla de bombarderos «Savoia 79», que había llegado a Palma el 1° de abril a las órdenes del mayor Aramu, tras realizar algunas incursiones sobre los puertos enemigos de Levante, se trasladó en vuelo a Sevilla donde aterrizó el 15 de mayo. El día 21, cinco de sus aparados, adecuadamente dispuestos y pilotados por Aramu, Badino, Balietta, Gautir y Pagliaci, bombardearon al acorazado enemigo «Jaime I» fondeado en Almería. La patrulla formada por estos cinco aviones salió de Tablada con las primeras luces del alba, adoptando formación en cuña y, tras alcanzar una altura de 3.500 m para atravesar las altas montañas de la región, alcanzó a las 6,30 la vertical de Almería. A 1.500 m, realizaron dos pasadas sobre el acorazado, al que – según fuentes italianas – alcanzaron con ocho bombas mina de 100 kg, a pesar de su intensa reacción antiaérea.

Según Mattioli, el acorazado quedó inservible para el resto de la campaña. En realidad, el barco sufrió un impacto en proa que no le impidió entrar días más tarde en Cartagena. El «Jaime I», había participado en una incursión de la Flota republicana en dirección al estrecho de Gibraltar y, al intentar entrar en Almería el 25 de abril, embarrancó entre punta Sabinal y Punta Entinas, pudiendo zafarse y llegar remolcado a Almería, donde sufrió este ataque de los «Savoia 79» italianos. Tras ser someramente reparado, pudo llegar a Cartagena, donde se hundió por una explosión interna el 17 de junio de 1937.

La acción de los «SM-79» sobre el «Jaime I» es recogida por el parte nacional del 21 de mayo que, con el consabido estilo relamido franquísta, dice así: «En el aire, nuestros aviones llevaron a cabo una acción contra el acorazado «Jaime I» al que alcanzaron con diez de sus bombas, causándole graves avería». Este parte se completa con el 22 de mayo: «Se confirma por las noticias, fotografías aéreas, e informaciones procedentes del campo rojo, la eficacia del bombardeo sufrido por el acorazado «Jaime I», que fue alcanzado por diez potentísimas bombas que le produjeron gravísimos desperfectos. A los pocos momentos del bombardeo, grandes llamaradas  se elevaron del centro del barco, que ha quedado inutilizado, habiéndose logrado el objetivo de la operación, desarrollada con admirable técnica.»

El 17 de junio de 1937, poco tiempo después del hundimiento de su gemelo el España, a las tres y veinticinco de la tarde, durante unos trabajos de reparación y mantenimiento que se estaban realizando en Cartagena, en el muelle de La Curra, se produjo una gran explosión interna en la torre de babor de 305 mm., desprendiéndose las tres cubiertas; colgó de un lado la chimenea y voló la parte alta del carapacho blindado de la torre. Los marineros huyeron de cubierta al grito de ¡aviones! y se refugiaron en el interior del buque, donde perecieron abrasados. Otros fueron despedidos a grandes distancias. El acorazado resultó destruido y hundido. La explosión produjo cerca de 300 muertos entre la dotación.  A día de hoy, las causas exactas de la explosión interna del acorazado «Jaime I» continúan sin esclarecerse. Las causas más probables de la explosión son: el sobrecalentamiento de las calderas del buque, la acción de un soplete eléctrico en contacto con el pañol de proyectiles o un acto de sabotaje de los nacionales en el interior del acorazado. Posteriormente fue reflotado, aunque ya inservible y su artillería desmontada. Es resto fue desguazado.

Como resultado de este éxito otros cuatro Ju 52 fueron transformados en bombarderos. Un de ellos se tomó del grupo de transporte y otros tres eran nuevos recién recibidos de Alemania. Estos seis aparatos formaron el primer escuadrón de bombarderos Ju-52, bautizados como Pedro I, II y III y Pablo I, II y III. Von Moreau tomo el mando del primer grupo y el oberstleutnant Rudolf Jüster del segundo. Los otros pilotos fueron Josef Schmitz, Hans Hemmel, Hencke y Hajo Hermann.

5. Suministro al Alcázar de Toledo

El bando sublevado va consiguiendo grandes logros y un aumento en sus tropas. Su objetivo final sería la conquista de Madrid. Partiendo una primera columna de Mérida, se dirigen hacia Talavera de la Reina, tomando Navalmoral de la Mata el 17 de agosto de 1936.

Mientras tanto, una segunda columna se desvía hacia el lado meridional de su avance para proteger su flanco derecho y contener la amenaza que supone la presencia en sus proximidades de fuerzas frentístas. A pesar de la facilidad inicial del avance, la resistencia de las fuerzas del gobierno republicano va aumentando y mostrándose cada vez más decidida y organizada, lo que va ralentizando progresivamente el avance nacional.

El piloto alemán Von Moreau realiza por estas fechas, concretamente el 22 de agosto de 1936, antes de trasladar su puesto de mando al aeródromo salmantino de San Fernando, un par de servicios de suministro aéreo a un contingente mixto de combatientes y civiles que resistían desde el 18 de julio en el histórico edificio del Alcázar de Toledo.

El Alcázar de Toledo se convirtió en la residencia temporal de la monarquía castellana después de la reconquista de Toledo contra los musulmanes, pero fue abandonada por Felipe II y en 1850 fue convertida en Academia Militar de Infantería, bajo el nombre de Colegio de Infantería. El Alcázar, un centro militar emblemático en una ciudad histórica, se había convertido para ambos bandos en símbolo y cuestión moral su ocupación y defensa.

El Asedio del Alcázar de Toledo fue una batalla altamente simbólica que ocurrió en los comienzos de la Guerra Civil Española. En ella se enfrentaron fuerzas gubernamentales compuestas fundamentalmente por milicianos del Frente Popular y Guardias de Asalto contra las fuerzas de la guarnición de Toledo, reforzadas por la Guardia Civil de la provincia y un centenar de civiles militarizados sublevados contra el Gobierno de la República. Los sublevados se refugiaron en el Alcázar de Toledo, entonces Academia de Infantería, Caballería e Intendencia, acompañados de sus familias. Las fuerzas republicanas empezaron el asedio sobre el fortín de los sublevados el 21 de julio de 1936 y no lo levantarían hasta el 27 de septiembre, tras la llegada del Ejército de África al mando  del general José Enrique Varela, haciendo Franco su entrada en la ciudad al día siguiente.

En el Alcázar se habían parapetado desde el 18 de julio, como ya hemos comentado, un total de 1.800 personas aproximadamente, entre civiles, cadetes y guardias civiles, a las órdenes del Coronel Moscardó, que secundó la sublevación. El asedio, que ha pasado a la historia como un ejemplo de tenaz resistencia, había llamado la atención de la prensa internacional, y la caída o la liberación del complejo fortificado suponía una gran baza propagandística, y un motivo de inspiración moral para ambos bandos. Desde mediados de agosto, aviones nacionales abastecían, aunque de forma precaria, a los sitiados, que tuvieron que soportar graves penalidades y numerosos bombardeos artilleros y aéreos, además de la voladura de una parte del edificio por minas subterráneas practicadas por zapadores de la fuerza de asedio.

El abandono del avance hacia Madrid como eje principal de marcha, decidido por el General Franco, para dirigirse hacia Toledo se ha convertido en una de las decisiones más polémicas de la guerra, pues para muchos analistas militares, este gesto propagandístico del que el general africanista no se pudo abstraer, trajo como consecuencia que, Madrid, la capital del Estado tuviese el tiempo suficiente para recibir refuerzos y preparar su defensa, prolongando con ello lo que podía haber sido un rápido desenlace y acabo transformándose en una larga y sangrienta Guerra Civil.

El 18 de agosto Hencke  atacaba posiciones republicanas cercanas a Badajoz. En la noche del 20 al 21 de agosto von Moreau, antes de trasladar su puesto de mando al aeródromo salmantino de San Fernando, realiza un primer intento de aprovisionamiento a los desesperados sitiados en el Alcázar, que llevan ya 37 días de asedio, lanzando víveres y material sanitario y municiones envueltos en lonas sobre la fortaleza. Despegó del aeródromo de Tablada y llegó a Toledo procedente del sur, volando a una altitud de 4.000 metros y con los motores apagados. Planear con un Ju-52 no es nada fácil y la carga lanzada cayó en zona republicana. De regreso a Sevilla von Moreau volvió a cargar el aparato, pero esta vez los suministros fueron alojados en contenedores metálicos alargados. Imagino que quizá pudieran ser los contenedores BSK 36 de bombas incendiarias, si es que ya habían llegado a la península. Volando hacia el Este, entró a Toledo desde la zona republicana y lanzó la carga a una altitud de 500 metros, más baja que en el primer intento anterior, cayendo en el patio del Alcázar. Resalto este hecho de los 500 m de altura de lanzamiento. La acción se desarrolla hacia las 18:30 horas, entre la luz del día que declina y la penumbra que va tendiendo su velo, aprovechando la escasa visibilidad del ocaso para evitar ser blanco de la artillería antiaérea de los sitiadores, lo que no impide que los antiaéreos republicanos disparen intensamente contra su avión, pero éste logra salir indemne y consigue su propósito.

El mismo avión volvió otra vez sobre el Alcázar el día 26 para arrojar otro enorme paquete que al chocar contra el suelo se fragmento. En el paquete iban botes de leche condensada , producto muy valioso y harina lacteada, que permitiría unos días más alimentar a niños y enfermos. También lanzó otro en las inmediaciones de la Puerta de Hierro.

Tras un intento nocturno fallido, repitió la acción de día bajo un intenso fuego, dejando caer la carga en el estrecho patio de armas de la fortaleza, aterrizando en Sevilla con el avión completamente acribillado

6. Bombardeo nocturno del Ministerio de la Guerra y Estación del Norte (Madrid)

Tras estas primeras acciones de los pilotos alemanes en operaciones de combate, al margen de las de transporte, la intervención alemana en la guerra de España a favor del bando nacional se fue generalizando, aun sin contar con la autorización expresa del gobierno de Hitler. Los Junkers Ju 52 alemanes, en cooperación con los pilotados por tripulantes españoles, realizaron en las últimas semanas del mes de agosto varias misiones de bombardeo en los frentes del centro de España, en apoyo de las fuerzas nacionales que avanzaban hacia Madrid.

La noche del 28 al 29 de agosto de 1936, Von Moreau, en una audaz misión, bombardea el Ministerio de la Guerra y la Estación ferroviaria del Norte en Madrid, en el primer bombardeo nocturno desde su Ju 52. Junto a el, como copiloto, el que será el futuro mito de la aviación franquísta, el capitán Joaquín Garcia Morato. Tras lanzar dos bengalas para iluminar su objetivo en la zona de la fuente de las Cibeles, arroja cuatro bombas sobre el palacio de Bellavista, sede del Ministerio de la Guerra republicano. En el bombardeo muere un cabo. Posteriormente arroja el resto de su carga sobre la Estación del Norte causando desperfectos menores. Morato anota en su diario: 28. Von Morro. Bombardeo nocturno del Ministerio de la Guerra y Estación del Norte a 500 metros”. Rudolf von Moreau era conocido entre los españoles como “von morro”.

Según alguna fuente este ataque se produjo el día 23, repitiendo el mismo ataque posteriormente con tres aparatos.

El 29 de agosto volvían a bombardear Madrid, en esta ocasión causando numerosos muertos. El 7 de septiembre participaban en un ataque al aeródromo de Cuatro Vientos, que dejó tres Dewoitine y tres Nieuport destruidos. El 24 de septiembre todos los Ju-52 bombardeaban el aeródromo naval de Bilbao. La operación Feuerzauber tocaba a su fin y los voluntarios alemanes se integrarían en la Legión Cóndor teniendo como primera base Ávila.

APROVISIONAMIENTOS AL SANTUARIO DE NTRA. SEÑORA DE LA CABEZA



Las familias de los Guardias Civiles de la Comandancia de Jaén se concentran, el 17 de agosto, en el campamento situado en la base de la colina en la que se alza el Santuario de la Virgen de la Cabeza, a poca distancia de las que ya estaban desde el día 11, protegidas todas por unos 270 miembros del cuerpo armado sublevado.

En las primera decena de septiembre empiezan las presiones para que los concentrados entreguen sus armas. El día 12 varios aviones gubernamentales lanzan octavillas. El 14 el capitán Cortés, asume el mando de la posición. Al día siguiente el 15, el Santuario sufre su primer bombardeo aéreo. En contrapartida, cazas Fiat Cr-32 sublevados atacan el aeródromo de Andújar (entre ellos Salas Larrazabal), destruyendo algunos Breguet-XIX.

Entre el 15 de septiembre y el 24 del mismo mes, los Breguet-XIX de Andújar efectúan hasta tres bombardeos diarios, con sus pequeñas bombas. El 21 el bombardeo fue más intenso y dos formaciones de siete aparatos lanzaron 136 bombas. Sufriendo los sitiados un muerto y tres heridos. Hasta el 24 se habían lanzado unas 400 bombas.

Ese mismo día 24, se presento como mediador el nuevo jefe del sector, el Teniente Coronel y exministro Hernández Sarabia, quien prometió una tregua aérea que se prolongo del 25 al 28. En esos días se produjo la liberación del Alcázar de Toledo y Oviedo pronto lo sera (el día 17 de octubre).

Los mandos del Santuario habían sido previsores y habían acumulado gran cantidad de víveres, pero habían transcurrido ya dos meses de sitio y el millar largo de personas habían agotado la casi totalidad de las provisiones.

El 9 de octubre Haya efectúa el primer aprovisionamiento con el mismo DC-2, capturado en el aeródromo de Tablada (Sevilla). La operación dura dos horas y diez minutos, lanzando 628 kilos de víveres en seis pasadas. Pero estos víveres colocados sencillamente en sacos no todos caen dentro del recinto.

El 12 de octubre, el teniente Ruano captura un convoy de víveres destinados a sus enemigos y el 13 son aprovisionados de nuevo desde el aire, por tres bombarderos pesados  Savoia Marchetti SM-81 (como los calificaban los italianos en contraposición a los SM-79 a los que catalogaban de bombarderos ligeros, sin demasiada lógica), protegidos por tres Fiat Cr-32, ensayando el lanzamiento en tubos metálicos y el de palomas mensajeras en paracaídas (y juro que no “enxajero” nada) que cayeron a tierra muertas.

En estos días los aviones empeñados en el puente aéreo del estrecho van acabando su agotadora y rutinaria tarea, formándose en Sevilla la 4ª Escuadrilla de Ju-52 bajo el mando del Capitán Luis Pardo Prieto. El día 22 de octubre los tres Ju 52 de la 3ª escuadrilla de Ricardo Guerrero aprovisionan el Santuario, que han pasado los primeros días sin comer desde su encierro, lanzando por primera vez los víveres en los tubos grandes.

El día 22, el Teniente Rueda realiza una razzia de 19 km con 60 guardias civiles y regresan con 25 burros cargados de víveres.

Los días 24 a 30 su situación empeora, siendo bombardeados todos los días, algunos de ellos mañana y tarde, por la avionetas de la cercana base de Andújar. A ellos se les suma el día 1 de noviembre una batería del 10,5 mm que suma 306 proyectiles a las 245 bombas lanzadas por la aviación. Del 5 al 18 hay relativa calma, con los contendientes centrados en la lucha por Madrid, aunque los bombardeos y cañones matan 80 de las vacas disponibles. Para el 20 sólo quedan 10 vivas y unas 20 cabras.

El 13, Haya en rápido viaje de Salamanca a Sevilla, aprovecha para efectuar un aprovisionamiento nocturno al Santuario. Arrojando víveres, cartuchos, una ametralladora y seis palomas.

El 18 se reanuda la actividad en el frente terrestre del Santuario y la penuria de alimentos se agudiza.

El 22 realizaron el servicio de aprovisionamiento, la escuadrilla española de Ju-52 de las “Tres Marías” (“María de la O”, 22-67; “María Magdalena”, 22-68 y “María Cruz”, 22-69, que días mas tarde cambiaron de matrícula a 22-61, 22-62 y 22-63). Con las nuevas matriculaciones retornan al Santuario el 15 de diciembre.

Cinco Ju 52, con numeración 22-64, 66, 67, 68 y 22-69, procedentes del grupo 20 del puente aéreo del estrecho, los últimos que seguían con tripulación alemana (los famosos “Pedros y Pablos” capitaneados por von Moreau) se disponen a socorrer a los sitiados el día 24.

Los días 27 y 29 de noviembre se aprovecha la llegada a revisión a Sevilla del Ju-52, 22-55 para hacer de guía en una nueva misión de aprovisionamiento, ya que esta aeronave era de las que ya había realizado el cometido el 24 de octubre. ¡vamos, que se sabía el camino!. La niebla dificulta la misión, sin embargo el 29, los sitiados recogen 1.750 kg, entre víveres, sacos terreros, tubos de ametralladora y cuatro palomas vivas, lo que equivale a 3 días del normal racionamiento.

El día 1 de diciembre, a las 2 del mediodía, diez Ju-52 de la Legión Cóndor al mando de von Moreau, realizan un completo operativo. Tres se dedican a bombardear las posiciones atacantes del cerco y siete a aprovisionar, protegidos por una patrulla de He-51 y precedidos de un avión de reconocimiento. Cada Ju-52 llevaba 450 kilos de suministros varios y siete sacos de pan de 30-35 kg, en total 700 kg por avión. De los 4.900 kg (4 toneladas y 900 kg) lanzados en total por los siete Ju-52, los sitiados del Santuario recogen cuatro (4) toneladas a los que hay que descontar los 70 kg. de los envases cilíndricos.  La actividad de la batería antiaérea del cerco republicano fue la más intensa de las realizadas. Este “bombardeo” de suministros, con excelentes resultados en cuanto a atinar en el blanco, se realiza por los Ju-52 desde 500 mts de altitud y con fuego antiaéreo intenso. Recordemos también que el bombardeo del acorazado «Jaime I» por Von Moreau, también con un Ju-52, se realiza desde 500 mts de altitud. Quedemonos con el dato.

El 5 y 6 los sitiados consiguen adueñarse de 400 cabras y 35 chotos (macho cabrío castrado).

El día 9, dos Ju-52 de la Legión Cóndor, procedentes de Salamanca, realizan un aprovisionamiento fallido, del que los sitiados sólo recogen 300 kgs. de pan u ocho palomas.

Fracasada definitivamente la toma de Madrid, Franco fija la vista en la toma de Málaga, aunque Queipo de Llano, traslado a Burgos, consigue su autorización para afianzar antes, el frente de Córdoba y liberar con ello a los sitiados en al Santuario.

El 14 de diciembre comienza la gran ofensiva de los sublevados. Los primeros días los progresos son fáciles y el día 24 los atacantes se encuentran a 26 km de Andújar. Pero las Brigadas mixtas (en las que participan los voluntarios internacionales) 14, 16, y 20, recientemente formadas, son asignadas al frente de Andújar, así como la 3ª, sacada también del frente de Madrid, frenando el avance sublevado.

En la última quincena de diciembre, la situación empeora de forma alarmante. Todos la fuerza aérea sublevada esta ocupada apoyando la ofensiva de Queipo, a pesar de los cual efectúan servicios esporádicos los días 15, 16 y 22. El 15 son los Ju-52 las “Tres Marías”, el 16 dos Ju-52 de la 1ª Escuadrilla, protegidos por dos cazas, el 22 un avión lanzó cuatro palomas.

Los tres últimos días del año 36 y el primero del 37 son de intenso aprovisionamiento, contabilizándose doce servicios, siete a cargo del DC-2 de Haya y cinco con el Ju-52, nº 101 del Capitán Presa, piloto de la 3-E-22 conocida por “Toledo” (antigua 3ª Escuadrílla de las “Tres Marías”)- El DC-2 realizó dos vuelos el 30, cuatro el 31 y uno el día de Año Nuevo. Presa voló con el Ju-52, el 28, el 29 y res veces el 31. Ambos aviones no encontraron respuesta antiaérea, reclamada desde el frente. El 29 y el 31 fueron apoyados por la patrulla de García Morato.

Así sólo el 29 se contabilizaron 11 aprovisionamientos, sin duda el día más fructífero de todo el asedio, aunque el 31, tocó a 3,5 kg. por persona, lográndose una reserva de alimentos que dura hasta el día 8.

UN Ju 52 SE PASA A LOS REPUBLICANOS

10-11-36, 4 p.m.(¿esta es la hora del despege o del aterrizaje en Alcala de Henares?. AVERIGUARLO. En el aeródromo de Escalona el avión Junkers Ju 52/3m con número de cola 1E-22, se acerca rodando a uno de los fosos de carga de bombas. En la cabina a los mandos el sargento piloto Ananías San Juan Alonso, sigue las instrucciones del mecánico y del armero, situados en la pista frente a él, para acercar y situar la aeronave al lado de foso y facilitar en lo posible la maniobra de carga.

Súbitamente Ananías empuja las palancas de gases a fondo, baja los “flaps” y el avión comienza a rodar cada vez más deprisa hasta despegar. Con un suave viraje toma rumbo -NE- y se pierde en el horizonte, ante la estupefacción de los que estupefactos, siguen la maniobra desde tierra. Pronto se percatan de las verdaderas intenciones de Ananías pero ya es demasiado tarde. Tras media hora de vuelo, el intrépido sargento aterriza en el aeródromo republicano de Alcalá de Henares.

Se había consumado así la deserción de un avión nacional, recién llegado de Alemania, a la zona republicana.

Los foros de la red hablan de que la aeronave tenía matricula y pintura civiles alemanas, es decir, que estaba camuflado como una avión civil de Lufthansa. Ahora bien, el hecho de que tuviera este numeral de cola 1E-22, quiere decir que, en el momento de realizar Ananías su intrépida acción, el avión ya había sido transformado en bombardero, al igual que sus compañeros de lote.

Los aviones salieron de la fabrica de Junkers de Dessau camuflados como civiles. Los puestos de ametralladora dorsal y ventral estaban tapados con chapa para ocultarlos. Un internauta comenta jocoso, que igual eran para que los pasajeros se entretuvieran cazando patos en el trayecto. También carecían de los asientos para pasajeros. Los pozos y las ametralladoras viajaban ya a bordo del Usaramo.

Los antecedentes

Nuestro sargento Ananías estaba destinado en Cabo Jubi, en la Aviación Militar adscrito a la Escuadrilla del Sahara. Esta escuadrilla contaba, entre otro material, con cuatro trimotores Fokker F.VII B-3m versión de transporte militar, numerados del 20-1 al 20-4, de ellos uno había sido adquirido en Holanda, de ahí que se le conociera con el apodo de “el holandés”, los otros tres fueron montados en la fábrica Loring del aeródromo de Carabanchel.[8]

El 18 de julio de 1936 a las 5 a.m. se recibió un radio en Cabo Jubi, que fue comunicado al jefe accidental de la unidad (Escuadrilla del Sahara) capitán Burguete Reparaz. La orden les instaba a incorporar los trimotores Fokker a la Escuadra nº 2 de Sevilla, sin demora y sin tomar tierra en Marruecos. La sublevación de las tropas de Marruecos se había producido el día anterior, 17 de julio.

De los tres Fokker de la guarnición, uno se encontraba en Villa Cisneros. Pilotado por el alférez Arija, estaba en vuelo cuando recibió un radio ordenándole regresase a Villa Cisneros, cargar combustible y volar de inmediato a Cabo Jubi para emprender posteriormente vuelo a Sevilla en acatamiento de las ordenes recibidas.

Despegaron de Cabo Jubi a las 8 a.m. los dos Fokker  al mando de los capitanes Burguete Reparaz y Díaz Lizana, alcanzando Sevilla unas horas más tarde. Nada más aterrizar en Sevilla fueron detenidos por haber caído ya Tablada en manos de los sublevados.

El F-VII de Arija aterrizó en Cabo Jubi a las 11:30, sus compañeros habían emprendido el vuelo a Sevilla, 2,30 h. antes. El alférez Mario Ureña, había quedado como jefe accidental de la plaza y junto al recién llegado Arija intentaron sublevar a la guarnición sin conseguirlo. Al no lograrlo, Arija, con Ureña de segundo piloto, desconociendo la suerte de los otros dos Fokker de la guarnición despegaron rumbo a Larache en el Marruecos español, para sumarse a los sublevados. Les acompañaban los tripulantes sargento piloto, Ananías San Juan, el cabo mecánico Angel Gonzalez y el cabo radio Marcos.

Al día siguiente, tras pernoctar avión y tripulación en Larache, despegaron rumbo a Tetuán, incorporándose a los servicios de guerra el día 19 de julio.

Ya tenemos a nuestro mecánico piloto Ananías en suelo sublevado, aunque vigilado, ya que despertaba ciertos recelos sus afinidades políticas.

Entre tanto con los 19 Ju 52 (uno se había perdido capturado por los republicanos) recién llegados de Alemania se formaron 3 escuadrillas, la Escuadra B, que pasaron del aeródromo de Sevilla al de Salamanca y posteriormente al de Escalona (Toledo), conquistado el 7 de octubre del 36.

El aeródromo de Escalona del Alberche se convierte en sede de los Ju 52, del grupo 22. Ahí se encuentran ametralladores-bombarderos formados en Tetuán, mecánicos, armeros y, por supuesto, los primeros y segundos pilotos de las aeronaves y entre ellos nuestro conocido sargento Ananías (segundo piloto de Ureña).

Mario Ureña estaba considerado como un magnifico profesional y llego a volar 180 horas en un mes, unas 3 horas diarias de media, lo cual constituía una marca difícilmente superable. Ananías, procedente de la recluta, había realizado el curso de piloto militar en el año 1929 en Alcalá de Henares. En los primeros meses de 1930 atendió el curso en la Escuela de Transformación de Guadalajara, formado por 40 oficiales alumnos y el resto mecánicos y pilotos civiles. Su compañero de promoción, el famoso aviador republicano La Calle, dice de él que era el primero en todas las actuaciones, donde el más leve accidente te mandaba a la cola de la clasificación. Ananías San Juan fue el mejor clasificado y le debía haber correspondido ser el primer alumno en terminar el numeroso curso.

El 10 de noviembre de 1936, Ultano Kindelán, compañero de promoción de Ananías, ascendido a alférez tres días antes, se encontraba de guardia en el aeródromo de Escalona, relata:

“Fui testigo de la deserción de Ananías …/..-

Observe la maniobra de situar el avión en la zanja o foso, para prepararlo con bombas, por cierto, las espoletas eléctricas de las bombas produjeron varios accidentes mortales.

Ananías súbitamente metió motores y se marchó, así de sencillo. Como el aeródromo estaba cerca del pueblo de Escalona, donde se alojaban los pilotos y oficiales, corrí a avisar al capitán Ureña diciéndole que Ananías se había llevado su avión. Me contestó:

— Como no le dejan volar sólo habrá ido a dar una vuelta.

— Creo mi capitán le contesté, que no es así que efectivamente se ha ido.

Entonces rápidamente avisamos a los aeródromos cercanos, Torrijos, Griñón, etc… para que saliesen los cazas a interceptarlo, pero se llego tarde…

Por cierto, termina, al capitán Ureña, que era muy amigo de Ananías, por poco le echan de aviación… No volvió a saber nada de Ananías.

Veamos un segundo relato de los hechos, esta vez por boca del comandante Pichardo y del mecánico Chacón.

”El día 10 de noviembre en el aeródromo de Escalona del Alberche se encontraban las escuadrillas de Ju-52, “Sanjurjos” y “Aguirre”.

Serían las doce de la mañana cuando se acercó el brigada (sic) Ananías, con su varita, al sargento mecánico Chacón, diciéndole que había que quitar las bombas “negrillas” de 50 kilogramos para sustituirlas por bombas incendiarias.

Chacón puso en marcha el avión y con Ananías se dirigieron hacia donde estaban los fosos. Ananías era el segundo piloto de Ureña y una vez allí, Chacón bajó del avión para ayudar a Ananías a situar el avión encima del foso. Mientras, el cabo armero Pichardo empezó a preparar los lanzabombas para el cambio, quitó los enchufes de las espoletas eléctricas y preparó el torno de elevación de las bombas. En esa espera yo –Chacón- bajé afortunadamente del avión.

En ese momento en que no había más personas que Ananías en el avión, este metió motores, viró en redondo con gran velocidad, oriento el morro en la dirección del despegue y se marchó. El mecánico y yo nos quedamos muy sorprendidos. Pensé, si no llega a bajar del avión no se que hubiese pasado.

Chacón aviso al pueblo donde se encontraban los oficiales y llamaron a Torrijos, a la caza. Ananías se marchó a Alcalá de Henares sin que pudiese ser interceptado.

Queremos aclarar que el Ju-52 tenía instalado seis lanzabombas verticales en la parte media del fuselaje. Cada uno podía transportar una bomba de 250 kilogramos, cuatro de 50, 16 de 10, o 144 de 1. La carga de cada lanzabombas podía ser de 250, 200, 160 o 144 respectivamente.

Las bombas se cargaban desde un foso, puesto que la configuración del avión no permitía otra forma de hacerlo, ya que había poca distancia de la parte inferior del fuselaje a tierra.

Conviene también aclarar que el despegue no fue tan inmediato, pues había que efectuar varias operaciones que llevaban mucho tiempo: transportar las bombas incendiarias desde el polvorín en carrítos hasta el avión, descargar las bombas de 50 kilogramos y sustituirlas por estas. Se conoce por otras circunstancias, que veremos, que el avión aterrizó por la tarde en Alcalá.”

Ahora vemos el relato de Ananías a Lacalle.

Ananías San Juan Alonso, cuando estando las dos escuadrillas en el aire, llega a la vista de Alcalá de Henares en el preciso momento en que un Junker-52, procedente de territorio enemigo, volando muy bajo, casi rozando el suelo, tomaba tierra en la misma dirección en que vino. Atravieso el campo de Oeste a este hizo un pequeño caballito, creo que ex-profeso para no salirse del campo.

Estuvimos volando encima del Junker hasta que se pararon las hélices. Si llegamos a verlo un minuto antes ¡sabe Dios lo que hubiera pasado!. Era Ananías San Juan que se había escapado de la zona facciosa, del cercano aeródromo de Escalona, trayéndose un Junker nuevecito. Yo estaba segurísimo de que era uno de mis compañeros y estuve tentado se separarme de la escuadrilla y tomar tierra allá mismo, en Alcalá, pero por disciplina me tuve que aguantar en mi puesto e ir con la escuadrilla hasta el campo “El Soto” sin saber quién era el piloto. Confieso que en este sentido, en esperar la deserción de más compañeros, quedé defraudado… Ananías San Juan, Utirbe y pocos más. Y conste que ni Ananías, ni Utirbe tuvieron nunca actividades políticas de ninguna clase antes de la guerra…

Poco después me reuní con Ananías y le abracé y felicité por su magnifico gesto. Le pregunté cómo había realizado su espectacular evasión. Me respondió lo siguiente:

— Me ordenaron rodar el Junker hasta el límite del campo para colocarlo encima de la fosa destinada para la carga de bombas. Al verme solo, con los motores en marcha, el campo despejado y el avión enfilado ya hacia Madrid, no pude resistir la tentación, metí los tres motores a fondo y rascando el suelo llegué hasta aquí, milagrosamente porque casi me tropiezo con vuestras dos escuadrillas de Chatos.

Tú sabes, amigo Lacalle, que aunque yo no milito ni he militado nunca en política, me siento profundamente liberal y la aparición en la zona sublevada de tanto piloto extranjero me disgusto muy intensamente, ya que muchos de ellos se excedieron en presunción y arrogancia, agregando que consideraba que nuestra guerra debía resolverse exclusivamente entre españoles.”

Ordenes aparecidas en la Gaceta de la República.

Disposiciones del Ministerio de Marina y Aire, Ordenes.

Ascensos.

Excmo Sr. : He resuelto conceder el empleo de alférez de Aviación con la antigüedad y efectos administrativos de 1 de setiembre próximo pasado al sargento Ananías San Juan Alonso quien ha puesto de manifiesto su adhesión y lealtad alRégimen al fugarse de las filas facciosas tripulando un avión Junkers cargado de bombas, con el que aterrizó en el aeródromo de Alcalá de Henares el día 10 del corriente mes.

Valencia 15-11-1936.                                                      Indalecio Prieto.

Idem nº 323 18-11-1936.

La prensa republicana, por supuesto, le dio gran relevancia al asunto de la evasión de Ananías con el Junker cargado de bombas.

Por último un suceso en el que intervinieron el “as” de la aviación facciosa  Gracia Morato y  el alférez Ananías San Juan.

Ananías fue destinado en diciembre de 1937 a la caza, pasando, posteriormente, a prestar servicio en los “Katiuskas”.

El avión de bombardeo ruso SB “Katiuska” era un magnífico avión, a pesar de los dos defectos que tenía, cargaba poco peso y sus depósitos de gasolina no estaban protegidos, incendiándose rápidamente al menor contacto con cualquier bala explosiva o incendiaria; posteriormente llegaron ya con los depósitos recubiertos con una capa protectora de caucho.

Eran extremadamente rápidos: a 4000 metros de altura alcanzaban la por entonces fabulosa velocidad indicada de 424 k.p.h. Prácticamente resultaban inalcanzables para la aviación de caza facciosa, excepto en casos especiales. Como por ejemplo al encontrarse el caza dominándolo en altura, próximo al bombardero y sorprenderlo, puesto que si el piloto del “Katiuska” advertía la presencia del caza a tiempo, podía escaparse de él debido a su mayor velocidad horizontal y ascensional.

Sin embargo fueron bastantes los “Katiuskas” derribados por la aviación de caza enemiga, la mayoría debido a descuidos o por efectuar inapropiadas maniobras los pilotos bisoños.

Una de ellas, muy comentada y celebrada por los franquístas, fue el triunfo obtenido por García Morato. Aunque el “Katiuska” estaba protegido por 6 ametralladoras calibre 7,6 montadas en gemelaje, dos en la proa del bombardero, con movimiento vertical solamente, dos más en la cabina del ametrallador para disparar hacia arriba y otras dos en la parte inferior de la cabina para disparar hacia abajo, su parte débil era la cola. Cualquier caza situado detrás de ella y a su misma altura no podía ser ametrallado.

El 2 de enero del 37,habiendo sido informados de que en una estación próxima a Sevilla, del FC del trayecto Córdoba-Sevilla, había extraordinario movimiento de vagones con valioso material de guerra, designaron a dos “Katiuskas” con la misión de bombardear dicho objetivo. El avión jefe estaba al mando de un excelente y experimentado piloto ruso con su tripulación, observador y ametrallador, españoles. El otro avión lo pilotaba nuestro intrépido Ananías, con su tripulación también española.

Llegados ambos aviones sobre el objetivo señalado, contrariamente a lo esperado, no divisaron ningún movimiento fuera de lo normal. A falta de otro objetivo substituto, bombardearon la citada estación y pusieron rumbo a sus propias líneas. A unos 75 kilómetros de ellas, o lo que es lo mismo a unos 15 minutos, volando ya descuidadamente a una velocidad reducida de 300 k.p.h., el avión de Ananías que iba el último fue sorprendido por el ataque fulminante de un caza que inesperadamente se descolgó de lo alto. Ananias no tuvo ni tiempo de ver de que aparato se trataba, cuando las primeras ráfagas de ametralladora impactaron  de lleno incendiando el motor derecho. Su acompañante ruso al percatarse de lo que estaba sucediendo, aplico potencia a su aparato y se alejó sin mayor problema del peligro, perdiéndose de vista.

Ananías, con el observador y el ametrallador muertos y debido a las averías, no pudo aumentar la velocidad de su aparato, continuando el vuelo acercándose a sus líneas, mientras el caza le seguía ametrallando con tenacidad y sin respuesta, pegado a su cola. A pesar de encontrarse en tan difícil y penosa situación, consiguió llegar a las proximidades de Andújar, donde tomo tierra impecablemente en un olivar, con el tren plegado, de “panza”. El avión continuó ardiendo lentamente, dando tiempo a unos campesinos que corrieron a ayudarlo, logrando sacar de él los cadáveres de su dos tripulantes, antes de quedar totalmente destruido.

El otro “Katiuska” de la patrulla se quedó volando en amplios y lentos círculos sobre Andújar en espera de su compañero, siendo sorprendido por el mismo caza que había ametrallado a Ananías, consiguiendo derribarlo. El piloto del caza no era otro que García Morato, as indiscutible de la caza sublevada.

Ananías que increíblemente resulto ileso, llego a contar hasta 125 impactos solamente en los timones y cuerpo de cola, única parte que quedo casi intacta tras el aterrizaje forzoso y el incendio. Ese mismo día, en Andújar, velo los cadáveres de sus cinco compañeros.

Relato de garcía Morato.

“Estando destinado en el frente de Córdoba, los bombardeos enemigos, por parte de los veloces “Katiuskas”, se sucedían con mucha regularidad. Estudié la hora, altura y dirección de procedencia de los ataques y me coloque de guardia a 5.000 metros de altitud. Una mañana vi dos finas siluetas acercarse rápidamente a Córdoba. Inmediatamente descendí en un ligero picado y ataque al que iba más retrasado, que inmediatamente se incendió, saliendo humo negro de uno de sus motores. Le perseguí hasta verle caer. El otro había acelerado sus motores a tope para escapar y volver a su base.

Estaba a punto de regresar cuando fuego rápido y duro contra mi aparato me hizo darme cuenta del peligro. Dando la vuelta rápidamente por debajo y disparando mientras lo hacia tuve la suerte de que una de mis balas tocase el aparato enemigo en un punto vital. Casi inmediatamente cayó en una trágica espiral y chocó con tierra a unos dos kilómetros del primero abatido… Volví a Córdoba. El entusiasmo de la población no tenía límites”.

¿Tendríamos que juzgar la acción de Ananías como deserción?. Yo diría mas bien que, Ananías, siguiendo los dictados de su conciencia, abandono a sus compañeros sublevados donde las imprevisibles circunstancias del golpe militar le habían cogido por sorpresa, para acudir al lado del legítimo gobierno, único al que debía obediencia y lealtad. Otros,  a los que la sublevación militar había sorprendido en unos destinos que se posicionaron en el bando que no era el sus simpatías, tuvieron que hacer de tripas corazón y ahogando su conciencia y simpatías, la vida les iba en ello. A estos se les denominó como “leales geográficos”. Juzgen uds.

Sin embargo, no podemos dejar de reseñar un hecho incuestionable, que la mayoría de las deserciones o cambio de bando que se dieron en esas fechas fueron en sentido inverso y fueron los aviadores militares los que más fácil lo tuvieron para cambiar de bandera. Durante los primeros momentos de la guerra una auténtica riada de aviadores, se pasaron a los “suyos”. En el bando sublevado los primeros fueron los capitanes Angel Salas Larrazabal, Joaquín Tasso y el teniente Cándido Pardo, desde Getafe a Pamplona. Poco de después hicieron lo propio desde Cuatro Vientos a Tablada (Sevilla) el teniente Pablo Benavides, y desde Getafe a Burgos el capitán Rafael Jiménez. También del aeródromo de El Prat de Llobregat (Barcelona) se dirigieron a Pamplona el capitán Luis Calderón y el teniente García Pardo.

En agosto, desde Getafe, se escaparon los capitanes Jesús Camacho y Sebastián Rubio, así como el teniente César Martín, éste a bordo de un caza Nieuport 52. A mediados de este mes huyeron a Portugal los capitanes Fernando García y José Alorda, incoporándose a la zona sublevada. Sin embargo, ambos aviadores no fueron admitidos en Aviación e hicieron la guerra mandando unidades de infantería. En septiembre tomó tierra en Pamplona en un AS.6 «Envoy» el piloto civil Fernando Rein Loring. Después se produjo alguna que otra fuga esporádica, de menor relevancia, como las de los capitanes José Pazó y Juan Senén, ambos pilotando avionetas militarizadas.

Por lo que respecta al bando nacional, las más sonadas fugas al campo gubernamental fueron la del sargento Félix Urtubi, que desde África se pasó a Getafe, después de matar en vuelo a su observador. Otro caso fue el de un Breguet XIX de León, que escapó a Portugal con los sargentos pilotos Emilio Galera y José Cuartero, que pasaron a la zona republicana. También con muerte del piloto, asesinado en vuelo se pasó a Málaga un hidroavión Dornier «Wal», tripulado por el maestre piloto Antonio Blanch y el mecánico Evaristo Carvalleira. Con anterioridad, el día 10 de noviembre, se escapó al aeródromo de Alcalá de Henares con un trimotor Junkers Ju 52 el sargento piloto Ananías Sanjuán.

Por último, debemos indicar que varios aviadores escaparon con sus aviones al extranjero, sin pasar luego al campo enemigo. Tal es el caso de los pilotos Antonio Pérez del Camino y el sargento Fernández Gómez, que tomaron tierra en el Marruecos francés, o el teniente Alfonso Alarcón, que en 1937 escapó a Orán, en la Argelia francesa.

Cuando la escuadrilla de “Chatos” regresaba de un servicio de vigilancia se avistó un Junkers Ju-52 que se aproximaba en vuelo rasante a la pista de Alcalá de Henares, tomando tierra a continuación en ella. Se trataba del avión 22-53 perteneciente a la escuadrilla 1-E-22 del grupo de bombardeo de Escalona, y venía pilotándolo en solitario el suboficial Ananías San Juan Alonso—segundo piloto de Mario Ureña Jiménez—quien, viéndose solo en el avión al ser éste cargado de bombas, había decidido despegar para pasarse a las filas republicanas.

AVIONES DERRIBADOS DURANTE LA GCE

http:/mrvalv.blospot.com/

He tomado como referencia la web arriba reseñada por parecerme la mas completa, a la que he añadido y seguiré añadiendo algunos datos que considere interesantes.

————-

37.7.36

Un Ju-52/3m militar (D-AMYN), enviado desde Alemania, aterriza en territorio enemigo en Barajas (Madrid) pensando que esta en poder de los sublevados, despega y aterriza en  Azuaga ( Extremadura ) sin combustible. Es capturado, desencadenando un conficto internacional entre el gobierno republicano y la Alemania nazi. Destruído luego durante un bombardeo sublevado en Barajas

————

15.3.38 (csge), según (geda) 21.3.38

Ju-52 W (hidro) derribado en Cartagena en combate aéreo por un Cr-32 capturado y puesto en sevicio por los republicanos

————

10.8.36

Ju-52 de la 1ª Escuadrilla, derribado por AAA en Toledo (howson90) o Badajoz (geda)

Francisco Trechuelo, piloto del aparato muerto, sin embargo el copiloto logra controlar el

aparato y aterrizar.

————

15.8.36

Ju-52

Accidente al aterrizar en Jerez de la Frontera. Los Unteroffizier [alférez] Helmuth Schuze pilotu y Herbert Zech, su mecánico, más tres tripulantes, muertos en acción [LCRAR]. Ambos habían participado intensamente en los días del «Puente del Estrecho» realizando numerosos viajes entre Melilla y Tablada cargados de soldados. Los restos de Schulze y Zech fueron repatriados a Alemania a finales de agosto en el mercante alemán Girgenti, que atracó en La Coruña con un cargamento de material militar y luego bajó hasta Huelva para cargar mena de cobre de las minas de Río Tinto.

————

23.8.36

Ju-52

Accidente al aterrizar en Salamanca. A los mandos Luis Rambaud, a la vuelta del bombardeo del aeródromo de Getafe

En esa misma misión, Ramiro Pascual capota al aterrizar con un he-51[aj23-arraez]

————-

29-8-36

Ju-52, nº 22-54 de la 2ª escuadrilla, derribado sobre Madrid. ([howson90] Toledo ). Eustaquio Ruiz de Alda, muerto en acción junto a su tripulación: Jenaro Lucas Martinez, Quintin Segovia Martinez, Cesar Ledesma Ramos y Joaquín Sanjuan Góngora, solo el último sobrevive y es capturado.

Locatelli, republica

[howson90] los asigna a Rafael Peña

(segun [howson90] el 28-9-36 ) [geda] el 26-09-36

[lau2] fija el derribo el 29-9-36 sobre Madrid

————

4-11-36. En combate aereo con chatos, asm, Madrid

2 Ju-52 + 1? .1 Ju-52 aleman se estrella y otro Ju-52 volado por españoles realiza un aterrizaje de emergencia.

4 Cr-32, 2 adjudicados a Richagov. Dos capotan aterrizando en Torrijos

1 Ro-37, alcanzado logra llegar a su base [howson90] puede ser el indicado por este autor

como averiado de la escuadrilla 1-E-12

1-He-45?

[maslov2010] habla de un 3er Ju-52 que debe realizar un aterrizaje forzoso, y de un

Heinkel biplaza ( He-45 (puede ser el Ro-37?))

[maslov2010] Zakharov, republica, sovietico, aterriza con muchos impactos.

Oskar Kolbitz, aleman, nacional, y tripulacion  del Ju-52,muertos

Luis Pardo Prieto, Ju-52,nacional, tripulantes heridos.

Fernando Alfaro del Pueyo, nacional, observador del Ro-37, herido

Dequal (paracaidas) , Magistrini (muerto), italianos,nacional,

—————-

6.11.36. Combate aéreo MADRID,ASM

2 I-15 ([geda] uno reclamado como probable por Salas. I-15 Miroshnichenko,accidente leve aterrizando sin una pata del tren.

2 Cr-32, adjudicados a Richagov (http://www.airaces.narod.ru/ dice que son 2 He-51 )

1 Ju-52 reclamado por republicanos. Larrauri aterriza con su Ju-52 muy dañado en su aerodromo.

confirmacion

[geda][geda] se producen dos combates a las 10 y las 14 horas,

([geda] solo 1 cr-32

[geda] no especifica si el Ju-52 reclamado como derribo y del Larrauri son el mismo.

[maslov2010] el derribo del Miroshnichenko lo fija entre el 5 y el 6 de noviembre, se

estrella aterrizando con una pata del tren rota.

———-

7.11.36. Combate aéreo MADRID, ASM

1 I-15. Richagov, salta en paracaidas, tras ser alcanzado por el artillero del Ju-52, 22-86

———

10-11-36. Desercion del Ju-52 sublevado 1-e-22. Ananias Sanjuan se pasa a zona republicana aterrizando en Alcala de Henares.

tras ser repintado y esquema de camuflaje y colores republicanos (1937?).

—

3 JU-52 FUERON CAPTURADOS EN ESTADO DE VUELO, EL D-AMIM, EL USADO POR

ANANIAS SAN JUAN PARA PASARSE DE BANDO Y OTRO CAPTURADO EN GUADALAJARA EL 17-12-36, ESTOS DOS ULTIMOS FUERON USADOS COMO

TRANSPORTES EN ZONAS INTERIORES REPUBLICANAS. [GCE][SC]-

—

Pilotos de la escuadrilla internacional ( iz – dcha : Bernier y Gidez) se fotografian junto a la deriva del Ju-52 en el que Ananias San Juan se evade de zona nacional el 10-11-36. [GCE]

[SC]

————-

19-11-36. Combate aéreo MADRID, ASM

2 I-15 + 2?. Richagov salta en paracaidas de su I-15,

3 Ju-52 ?

3 Cr-32 ?

confirmacion

[geda]aereo nac. reclaman 4 cazas derribados, republicanos 3 Ju-52 + 3 cazas x 2

————-

8-12-36. Derribo de dos (2) Ju-52 de la 1.K/88

REF: BDGCE LCRAR

————–

4-1-37. Combate aéreo BILBAO

1 x I-15 reclamado por Arder

1 x Ju-52 asignado a Felipe del Rio. pilotos ?, artillero ventral: Karl Gustav Schmidt prisionero, observador: Hermann, muerto en tierra.

confirmacion

[csge][ries]

en la foto Karl Gustav Schmidt, artillero ventral y capturado prisionero.

——————

8-2-37. Combate aéreo JARAMA

1 I-16

2 He-51

12 He-51 escontando a Ju-52 y Ro-37 son interceptados por 7 I-16 , se reclaman los

derribos de un I-16 y de 2 He-51 .

confirmacion [ geda ]

—————-

15-02-37. Ju-52 nacional, JARAMA, Alcala de Henares

confirmacion[GEDA]

——————

16-2-1937. Combate aéreo, JARAMA

2 Ju-52. 11 Ju-52 nacionales sin escolta intenta bombardear, interceptados por la escuadrilla de Lacalle, 1 derribado, pilotado por Calderon Gaztelu, muerto [geda ]. Según las memorias de Tinker otro debe realizar un aterrizaje de emergencia.

2 He-51. Se derriban otros 2 He-51 ( con lo que no irian sin escolta )

x? Cr-32 [maslov2010] añade a los derribos del día algun Cr-32

—————————-

22-04-1937. Choque en vuelo. Madrid

I-15

Ju-52

confirmacion [csge]

———————

2-06-37. 4 Combates aéreos. ORG, LA GRANJA

4 R-5 Rasante ? (reclamados: 2 Sagastizabal + 1 Jesus Rubio )

1 I-16 + 3 I-16 ?

11 I-15 ? (1 reclamado por Sagastizabal)

3 douglas (SB-2 «Katiuska»)?

1 RZ Natacha ?

15 Cr-32 ? 1 reclamado por Tinker, 1 por Lakaiev

4 bombarderos Ju-52?

Afectados:

I-16 CM-065 Baumler llega a base con daños importantes en la cola.

I-16 Pleschenkov, salta en paracaidas

[ geda ] 1) combate 2-g-3 contra 16 R-5, 4 Fokker del g-15, 7 I-16 , 12 I-15: los aviadores

nacionales reclaman 3 R-5 y 1 I-16 sin perdidas

[ geda ] 2) atacan 6 patrullas del grupo 20 ( R-5 ) , el parte republicano reconoce el derribo

de un r-z ( [geda ] dice que este dia es derribado Finnick, segun [ csge ] lo fue el 31-5-37 )

3) los 13 I-16 + 12 I-15 se enfrentan a la caza italiana que protege sus bombarderos,

reclaman 6 cr-32 + 4 bombarderos

4) los italianos recalman un 1 I-15, 1 I-16, 1 R-5 , los republicanos el de 9 cr-32 italianos.

[ geda ] el parte nacional reclama 10 I-15, 2 I-16, 3 douglas (?)

[CSGE] la escuadrilla de I-16 de Tinker reclama 4 Cr-32 derribados,

( [ csge ] fija la fecha de los combates menos el del 2-g-3 para el dia 3-6-37 y apunta la

intervencion de He-51 en los combates )

————————–

30-06-1937. Derribo  de un Ju-52 en ONPV. En los diarios de Von Richtofen , meciona el derribo de un Ju-52 de transporte en el que mueren 7 pilotos de caza que iban con pasajeros [beevor2005].

————————

13-7-37. BRUNETE , OFRB

J/88 Legión condor ( 1 I-15)

1 Bf-109 LC Hönes, J/88 legión Condor

2 CR-32

1 I-15 Harold Dahl, prisionero

1 I-16 Tinker, republica, tocado tiene que aterrizar fuera de campo, capota , sin consecuencias.  ( 1 Bf-109)

[csge] el parte republicano reclama 5 cr-32, 1 Ju-52, 2 Ro-37, 2 Bf-109 ( segun [geda] son

4 Cr-32, 5 Bf-109, 1 Ju-86, 2 Ro-37 )

[csge] Los nacionales admiten el derribo de 2 Cr-32 ( según [geda] 3 Cr-32 por choque )

[geda] Tinker en sus memorias admite 2 I-16 perdidos

[alcofar75] La aviacion legionaria reclama 7 derribos.

ref[csge], [geda]

—————————

17-7-37. BRUNETE. Tinker ( reclama 1 bf-109 )

1 ju-52

2 bf-109

2 he-46

I-15

La unica fuente de estas bajas son las memorias del propio Tinker

ref CSGE

&fotos

——————————-

26-7-37. BRUNETE. JU-52 Pardo Pimentel ( piloto ), Andres del Val (copiloto), Alvarez Pardo, Beceda, Mario Gines, Hitos ( tripulantes)

El aparato explota en vuelo por un defecto en las espoletas

ref [geda]

——————————-

26-7-37. Derribode un Ju-52 LC nocturno por caza nocturna, Yakhusin. MADRID

Rolf Pirner, Johannes Remling, Walter Schellhorn, Bruno Thielebein, prisioneros, August

Heyer, muerto

segun [csge] este derribo es el mismo que del Serov, segun [dalnet] se producen en

noches consecutivas del 25 a 26 de julio Yakushin y del 26 al 27 Serov

ref [geda]

——————————–

27-7-37. Derribo de un Ju-52 LC , nocturno, adjudicado a Serov. MADRID

[maslov2010]no lo fija la noche del 26 al 27 (dalnet), si uno dias despues del de Yakhusin.

ref [geda]

——————————

14-8-37. Explosión en vuelo de un Ju-52º, al norte, Puerto de Santander. Ercilla (piloto), Jose Montel, Jose Iñiguez, Jose Luis Larrazabal, Juan Perez Vazquez ( tripulacion )

ref [geda]

——————————

15-08-37. Combate aéreo (OPRAR)

2 Ju-52 ?

2 Cr-32 ?

[ARIAS1995] reclama el derribo de 1 Ju-52 por Moscas, y 1 Ju-52 + 2 Cr-32 por chatos,

indica que se estrellan en las proximidades del Ebro

———————————-

22-8-37.Bombardero nacional ( Ju-52 ?) en Entrambasaguas al norte de Santander

la tripulacion salta en paracaidas, solo el mecánico cae en zona republicana y es hecho

prisionero

ref[csge]

————————————

14-9-37 [csge] Yakushin, de la 2ª esc. G-26, republica, patrulla de caza nocturna, derriban el Ju-52 , nº 22-61 en Belchite, Aragón. Carlos Muntadas y tripulacion: Vslovod Marchenko Larinoff, Abelardo Carazo Calleja, Romero, Jose Blasco Lavin, Aparicio, Velasco

([geda] Eryomenko / Yeremenko )

ref [csge]

———————————–

27-09-1937. Combate aéreo, Pinar del Rio, Belchite, Orab, Aragon.

3 Ju-52 derribados por 1escuadrilla de Moscas, 2 derribados por patrulla de Ivanov, Arias, Bravo y el tercero por la patrulla de Devotchenko,Gandia, Antonio Perez

1 Cr-32, derribado entre Ivanov y Bravo

1 Cr-32, derribado Arias

[arias1995] confirma el derribo de los Ju-52 caen en Mediana y Puente del Ebro,

tripulación en paracaidas (5), los Cr-32 caen en llamas en Alborton.

---

11-10-37. JU-52 LC. ONAS, ASTURIAS, GIJON, EL MUSEL

Luis Huerta y Ramon Llorente Castro, Republica

    De las cincuentena de Ju 52 operativos en 1936 (unos 30 en la Cóndor y 20 en los Grupos 1º, 2º y 3º españoles) sólo 12 seguían en marzo de 1939 encuadrados en los grupos 1G22 y 2G22 de la 1ª Escuadra Aérea, Brigada Hispana. El resto se perdieron abatidos en combate (5), destruidos en tierra (3) o canibalizados para mantener operativos al resto. En total 63 Ju 52/3m volaron al lado de Franco y sus compinches hasta el final de las hostilidades.

    No acaba su historia, cuando fueron agrupados en León, los 25 Junkers supervivientes, para despedir a la Legión Cóndor. Habían efectuado, para los sublevados, 5.400 servicios de guerra y arrojado 6.500.000 kg. de bombas. Se entiende ahora, lo de “el burro de Franco”.

     CASA (Construcciones Aeronaúticas Sociedad Anónima) los siguió fabricando con patente alemana, dotándolos con motores españoles ENMASA E9-B1 “Beta” cuando se agotaron los originales BMW y entrego 170 unidades entre 1944 y 1954. Equipando al Ejército del Aire español hasta muy avanzados los años 50, algunos de los modelos que siguen hoy operativos como atracción museística forman parte de este grupo de fabricados por CASA.

---





VIII.- LOS JUNKERS Ju 52 BOMBARDEAN GERNIKA

Pendiente de revisión. Pronta introducción

IX.- LOS Ju 52 EN LA IIº GUERRA MUNDIAL

   Fue modelo básico para transporte de tropas, operaciones de control nocturno y lanzamiento de paracaidistas en Polonia, Noruega, Bélgica, Holanda, Creta, Norte de África y el frente del Este; en algunos casos se usó como transporte personal de oficiales.

   En marzo de ese año, al producirse el Anschluss Austriaco, las tropas alemanas fueron trasladadas rápidamente por Las KGrzb V 1 y 2, en una masiva demostración de fuerza, desde Fürstenwalde y Brandenburgo-Briest. Cuando la Wehrmacht estuvo dispuesta para aplastar Polonia, el Transportverband de la Luftwaffe poseía un inventario de 552 aviones, de los que 547 eran Ju 52/3mg3e y Ju 52/3mg4e. En el mes de operaciones contra Polonia se perdieron 59 Ju 52/3m, todos ellos por fuego antiaéreo o accidentes de vuelo. En 2.460 salidas operacionales, los Ju 52 transportaron 19.700 hombres y 1.600 toneladas de suministros diversas. En la cuidadosamente planificada invasión de Noruega, los efectivos de Ju 52/3m habían alcanzado los 573 ejemplares, constituyendo los cuatro Gruppen del KGzb V1 y de los KGrzb V Nº 101, 102, 103, 104, 105, 106 y 107, con un promedio de 52 aviones por Gruppe. Un pequeño numero de Ju 52/3m Walser, equipados con flotadores, fue también empleado en la operación, desembarcando tropas, ingenieros y suministros en los fiordos.

   Se emplearon grandes cantidades de trimotores en cada ataque y las perdidas, principalmente causadas por fuego antiaéreo, fueran también numerosas: en los cinco días que empleo la Wehrmacht en atravesar los Países Bajos, fueron totalmente destruidos no menos de 167 Junkers y un numero similar resulto con graves danos. Hacia finales de 1940 se había entregado a la Luftwaffe un total de 1.275 Ju 52/3m de los que, como mínima, unos 700 habían causado baja por una u otra razón. Tras el colapso de Francia, no se produjeron operaciones de gran envergadura en las que se viesen envueltos los Ju 52 hasta la invasión de los Balcanes, que acaeció a mediados de abril de 1941. A pesar de su captura, Creta fue un escenario de desastre para el Transportvefband. Los 493 Ju 52/3m y 80 planeadores DFS 230 asignados al asalto aéreo de la isla debían hacerlo en tres oleadas. La confusión creada en tierra a causa de las grandes nubes de polvo provocadas por los trimotores al aterrizar ocasionaron un gran número de accidentes y colisiones entre los atacantes, así como retrasos y confusión. La operación, planificada como un gran esfuerzo concentrado en tiempo y espacio, degenero en una acción dispersa y poco eficaz. Las bajas alemanas se elevaron a casi 7.000 hombres, de los que unas 2.000 eran paracaidistas, y 174 Ju 52/3m, mas de un tercio de la fuerza de transporte entonces disponible por la baqueteada Luftwaffe.

   Por entonces ya había aparecido una nueva versión, la Ju 52/3ng5e con tren de aterrizaje opcional de ruedas, flotadores o esquíes, y propulsada por tres Motores BMW 132T-2 de 830 hp. Entre las importantes misiones llevadas a cabo en Noruega por los Ju 52 se encuentra la captura por fuerzas aerotransportadas del aeródromo de Stavanger-Sala y del Puente de Vordingborg. Un total de 29.000 hombres, 1.180.000 litros de gasolina de aviación y 2.376 t de suministros, fueron enviadas por aire durante la campana, con la grave perdida de 150 aviones. A pesar de ello, la mayoría de los Ju 52 fueron retirados a Alemania antes de la finalización de la campaña, en preparación de la llamada «Operación Amarillo», el gran salto en el Oeste. Como resultado de las bajas en Noruega, el número de trimotores Junkers disponible era ahora de solo 475, a los que se sumaban 45 planeadores de asalto DFS 230. El componente aéreo de transporte se puso a las órdenes del General Putzier. Por la necesidad de conservar la mayoría de estos transportes para un previsible salto aéreo a las Islas Británicas, los Ju 52 fueron dedicados a transporte de paracaidistas y remolcador de planeadores en las frases iniciales de la invasión de Bélgica y los Países Bajos, especialmente durante los asaltos a los Puentes de Moerdijk y al aeropuerto de Waalhaven en Rotterdam, así como al lanzamiento de planeadores en la toma de los famosos fuertes de Eben Emael.

   Precisamente en 1942, en las bases aéreas de Pitomnik y Gumrak fue donde el Ju 52 realizó su máximo esfuerzo en la lucha por esta ciudad ayudando a llevar pertrechos y tropa fresca, así como a evacuar a los heridos del VI Ejército de  Friedrich Paulus durante la Batalla de Stalingrado.

  La naturaleza de las operaciones en el frente del este determino el papel a efectuar por el Ju 52, que se vio relegado al suministro a las trapas que avanzan tras las fuerzas soviéticas en retirada. La producción del Ju 52 se incremento a 502 ejemplares en 1941, 503 en 1942 y 887 en 1943. Continuo apareciendo nuevas versiones: el Ju 52/3mg8e carecía de los carenados en las ruedas, un estorbo en los enfangados campus del frente del Este, pera disfrutaba de una ametralladora MG 131 de 13 mm en la posición artillera dorsal, y algunos ejemplares llevaban Motores BMW I32Z de 850 hp; la versión Ju 52/3mg9e, aparecida en 1942, había reforzado el tren para permitir un peso máximo en despegue de 11.500 kg y estaba equipada para poder remolcar planeadores Gotha Go 242; el Ju 52/3mg10e era una versión marítima con flotadores, y el Ju 52/3mg12e disponía de Motores BMW 1 L de 8000 hp. Solo otra versión se incorporaría a la Luftwaffe, el Ju 52/3mg14e, equipada con una ametralladora MG 15 instalada en una burbuja sobre la cabina, en lo que se denomino «Posición Cóndor». A partir de 1942. la fortuna del Ju 52 fue cada vez mas adversa, aunque salpicada de episodios de inusitada brillantez. Cuando, en febrero de ese año, seis divisiones alemanas quedaron embolsadas por las tropas soviéticas en Demyansk, la Luftwaffe llevo a cabo la increíble tarea de suministrar 24.000 toneladas de carga diversa a los 100.000 hombres cercados. evacuando 20.093 heridos y transportando al cerco 15.446 soldados; el coste de la operación fue muy alto: 385 pilotos y tripulantes, entre ellos el Mayor Walter Hammer, jefe del KGrzbV 172 (por “Kampfgruppe zur besonderen Verwendung” o Grupo de bombardeo para operaciones especiales), y 262 aviones. Desastres aun mayores fueron la Batalla de Stalingrado y el final de la campaña en el Norte de África: en una solo incursión de los bombarderos soviéticos sobre el aeródromo de Sverebo fueron destruidos 52 trimotores. En el intento ultimo por evacuar a las tropas de Rommel en Túnez en abril de 1943, la Luftwaffe perdió 432 aviones de transporte, casi todos Ju 52/3m, en el corto espacio de tres semanas.

   La versatilidad del Ju 52/3 motivó que fuese utilizado exhaustivamente por la Luftwaffe durante todas las hostilidades. La sustitución de las pérdidas en combate fueron posibles gracias a la apertura de una nueva cadena de producción en la factoría Amiot de Colombes, Francia. El primer aparato salido de esta nueva fuente fue aceptado en junio de 1942. También la compañía PIRT de Budapest realizó el montaje de 26 Ju 52/3m con componentes traídos de Alemania.

    La historia de la «Tante Ju» (Tia Ju, apodo cariñoso de sus pilotos) no acabo en el día de la victoria aliada, cuando solo unos 50 ejemplares de los 4.835 construidos permanecían en estado operativo. El principal usuario de posguerra fue Francia, con casi 400 ejemplares construidos por Ateliers Aeronautiques de Colombes con la designacion AAC 1 Toucan (Tucan), de los que 85 prestaron servicios comerciales en la posguerra con Air France y otros muchos con Aero-Cargo, Air Atlas, Aigle Azur, Air Nalis, Air Ocean, TAI y otras líneas aéreas. El Toucan sirvió con la Armeé de L’Air y la Aeronavale, y fue empleado en misiones de transporte y lanzamiento de paracaidistas en Argelia e Indochina. En España, Construcciones Aeronáuticas S.A. fabricó 170 ejemplares con las siglas C-352 L y la designación militar T.2. La compañía Iberia utilizo también un pequeño numero de Ju 52/3m. Los Junkers españoles intervinieron activamente en el conflicto Hispano-Marroquí de Ifni en 1957-58. Las versiones españolas utilizaban motores autóctonos ENMASA «Beta» (BMW 132 construidos con licencia). Diez Ju 52 serian reconstruidos en Gran Bretaña y entrarían en servicio con British European Airways en las postrimerías de 1946.

   El último dato que tengo es que, a día de hoy, todavía quedan 5 máquinas en condiciones de aeronavegabilidad, creo que todos ellos utilizados para pequeños paseos turísticos.

    Me va a permitir el lector incluir esta extraña y última batalla que libro el vetusto Ju 52.

   Terminada la Segunda Guerra Mundial, el JU-52 fue una de las piedras fundacionales de la naciente Fuerza Aérea Argentina, creada en 1945.
Allí tal vez peleó su batalla más extraña, contra las mangas de langostas que devoraban todo a su paso en la región norte del país. Las dimensiones del flagelo eran bíblicas: mangas de 200 kilómetros de largo por 5 de ancho, que oscurecían el cielo hasta los 125 metros, devastaban las cosechas, incluso comiéndose las cortezas de los árboles más duros.
    Entrando al espacio aéreo argentino desde Brasil, Paraguay y Bolivia, se dirigían hacia la zona de cultivo más rica del país, causando grandes destrozos en la economía.
    Fue así como entre diciembre de 1947 y diciembre de 1948, seis Ju-52 fueron acondicionados con tolvas conteniendo una tonelada de insecticida por aparato. Diariamente, estos aparatos despegaban desde seis bases aéreas improvisadas, situadas en las provincias de Chaco, Salta, Misiones y Formosa. Haciendo incluso media docena de fumigaciones por día, los aparatos volaban en condiciones muy particulares: entre 30 y 150 metros de altura, con temperaturas de 42º a la sombra, entre territorio boscoso, llanuras, montañas, etc. Para colmo, las fumigaciones no eran sobre el suelo, sino dentro de la manga misma: arriesgando el aparato, los pilotos se introducían dentro de la masa de insectos, que se estrellaban en el fuselaje y el parabrisas o eran triturados por las hélices, quedando el aparato a oscuras.
    Para 1948 las plagas habían cesado, e incluso en la actualidad las mangas de langostas son fenómenos poco frecuentes y no tan grandes, gracias al arrojo poco convencional de los pilotos y las capacidades de esta aeronave. Lamentablemente para muchos pilotos y responsables de mantenimiento, aunque se tomaron todos los precauciones conocidas en la época, muchos enfermaron debido a la frecuente manipulación de los insecticidas.
    Los Ju-52 fueron posteriormente cedidos al Ministerio de Agricultura, que los utilizó de manera preventiva para impedir posteriores invasiones de insectos.

---

ANEXO I: «Gondeltopf Ju 52»

http://www.deutscheluftwaffe.de/archiv/Dokumente/ABC/j/Junkers/Ju%2052/ju%2052%20gondeltopf/junkers%20ju%2052%20c%20stand%20gondeltopf.html

Gondeltopf = Góndola-puchero                                                                Staubkasten = cajón

CONTENIDO:

I.-Generalidades

II.- Góndola-puchero Posición – C

III. Designación de tipo Ju 52 /3m g3e

IV.- Datos Técnicos Ju 52 /3m g3e

V.- Imágenes de la Góndola-Puchero

---

I. Generalidades

El Ju 52/ 3M, desarrollado en 1932, fue uno de los modelos de avión más importantes de la industria de aviación alemana, hasta la segunda guerra mundial. Un número muy grande de éste trimotor volaba con Lufthansa y otras muchas compañías aéreas de todo el mundo. Incluso hoy en día, vuelan copias particulares del «Tía Ju». La fiabilidad inigualable de este avión despertaba también la atención de la todavía secreta Luftwaffe, que desarrollaba en Suecia, la versión provisional de bombardeo y la versión de transporte de tropas. A medida que la Luftwaffe se hizo pública en 1935, el Ju 52/3M formó ya la columna vertebral del equipo de aviones de combate. Un año más tarde, este nombre era conocido como una máquina de transporte en la Guerra Civil española, un poco más tarde también como bombardero de la Legión Cóndor. Esta reconversión como bombardero improvisado tenían un artilugio retráctil bajo el fuselaje designado «Cubo de basura» Posición-C (Ju 52/3m g3e y g4e), a menudo también conocido como «cajón de polvo», que no daba buen resultado y se suprimió en el Ju 52/3M g5e, con la entrada de la Luftwaffe en la guerra.

Tipos de aeronave – Designación

Vehículo de transporte con BMW 132 T, chasis con flotadores intercambiables de diferentes tamaños. Parcialmente equipado con «espolón de arrastre 6000» para remolque de planeadores. Fortalecido en armamento. Producido en serie a partir de 1941.

Vista general A El arma de fuego en el modelo de avión Ju 52/3m g3e y g4e utilizados como porta-paracaidistas y transporte aéreo de tropas.

Vista general B El arma de fuego en el modelo de avión Ju 52/3m g3e y g4e utilizados como vehículo de transporte de abastecimientos y avión de transporte de relevo de escuadrillas.

II.- Gondola-Puchero. Posición – C

Para defensa contra la acción del enemigo, la aeronave tiene montada una ametralladora MG-Standar abajo en la parte posterior, entre el bastidor 5 y 6 de los Ju 52/m3 (g3e y g4e)

Fig. 2: Vista lateral derecha                                         Fig. 3: Vista lateral izquierda

Este soporte esta instalado en la parte inferior del fuselaje. Se compone de la «Góndola olla» pivotante (9) y la parte fija de la cabeza (10). El armamento de esta  posición consiste en una MG 15 (5), que está montada en el soporte (3) de la corona giratoria D 52 (Fl.45021) (1). La ametralladora MG 15 (5) está equipada con el dispositivo de mira «V 65» (4).

La corona giratoria  D 52  (1) está fijada al anillo de montaje de la góndola (9). La oscilación, plegada o extendida, de la góndola (9) se realiza por un mecanismo de manivela (11). El mango de manivela (13) cuando no esta en uso se coloca en el mamparo 8.

Munición:

Están incluidos diez tambores dobles de munición DT 15 (6). Seis porta-tambores Tt 39 (7) están dispuestos en el espacio exterior izquierdo de la trampilla entre el suelo y el revestimiento exterior y otros cuatro porta-tambores en el soporte derecho de la trampilla (14).

La bolsa para los tambores vacíos (12) para recibir los tambores dobles de tiro vacíos DT 15 (6) y las vainas de la MG 15 (5) conectados al saco de las vainas 15 n.A. (2) está instalado justo antes de la trampilla en el espacio entre el suelo y la piel exterior.

La bolsa de a bordo 15 (15), para la reparación de fallos en la MG 15 (5), contiene las herramientas necesarias y algunas piezas de repuesto, también esta montada a la derecha de la trampilla, en el soporte IV.

Modo de acción

La entrada al nivel C se realiza, mediante la extensión del espacio utilizable de la góndola-puchero, desde una escalerilla. La escalerilla se aloja en el espacio entre la trampilla del suelo y  el recubrimiento exterior al nivel C. La trampilla de acceso a la posición-C se encuentra entre los tirantes III y IV y está cerrada por una portilla en el suelo.

Al despegar y aterrizaje y mientras estan estacionadas las aeronaves, el puchero de la góndola de la posición-C esta siempre recogido. La extensión del puchero de la góndola se realiza mediante el accionamiento de un mecanismo de manivela. Con este fin, la manivela se extrae de su soporte en el bastidor 8 y se inserta en el encaje de la manivela. El encaje se encuentra en el suelo delante de la puerta trampa y está cubierto por una solapa cuando no está en uso.



Fig. 6: El Puchero de la góndola de la posición-C siempre se recoge

Para operar la MG 15, el artillero aéreo se sienta en el estribo de asiento de la corona giratoria D 52 (Fl. 45021). Para seguridad del observador en el suelo de la olla de la góndola unas cinchas, que se pueden apretar, sirven para los sujetar los pies. Los tambores dobles vacíos tras ser disparados y las vainas  vacías de la MG 15 se almacenan en la bolsa de tambores vacíos. Esta se puede quitar fácilmente para su vaciado desde el avión.

Si el servidor de la ametralladora es herido, se puede tirar de la polea situada por encima de la trampilla de la góndola-puchero. Del mismo modo, en caso de fallo de la polea retractora del puchero de la góndola C, esta puede ser totalmente recogida antes del aterrizaje, para evitar dañar la olla-góndola o el tren de aterrizaje.

Instalación del arma de fuego en la posición-C

Para la instalación de la ametralladora MG 15 se requieren al menos dos hombres, a saber, el armero y el mecánico de a bordo. Posición-C «Gondola-puchero» = 2 hombres!

La instalación de la MG 15

Se coloca la MG 15 sin bolsa de vainas 15 n.A. y el dispositivo de mira 65 en el soporte oscilante de la corona giratoria D 30 V. A continuación, se coloca la bolsa de vainas y el dispositivo de mira en el arma. El arma se fija entonces a la llave de amarre (3) de la corona giratoria (4).

Montaje de la olla de la góndola (Fig. 9, 10 y 11)

Antes de instalar la góndola-puchero hay que colocar tacos en el extremo de cola de la aeronave. Para el montaje de la góndola-puchero, son necesarios dos hombres para levantarla.

Cabezal de la góndola (Fig 11 y 12)

En la parte inferior del casco están los largueros forjados II y III (1) y cojinetes esféricos clavados (3), a fin de evitar daños y la suciedad, están cubiertos con paneles (8).

Extracción de las tapas de revestimiento (8) de las chapas (1) y los cojinetes esféricos (3) después de la liberación de los pernos de sujeción (7).

Levantar el cabezal (6) con (dos hombres) y de este modo llevar a las cuatro rótulas esféricas (4) del cabezal (6) en los cuatro cojinetes esféricos (3) en los puntos de unión de los largueros II y III. Sujetar el cabezal (6) en los puntos de unión con los largueros II y III con cuatro tornillos (2). Meter el tornillo (2) desde arriba a través de las chapas (1) y los cojinetes esféricos (3) en los largueros II y III. En este caso, utilizando en el larguero II el tornillo más corto (2).

Con estos cuatro tornillos (2) y las tuercas de corona, arandelas y pasadores (5) en el cabezal (6) sujetar la góndola en la parte inferior del fuselaje.

Conectar simultáneamente en el anexo del cabezal (6) el eje de transmisión (12) en el fuselaje con el acoplamiento (13) del eje articulado de transmisión (14) en el cabezal con el tornillo cónico y el pasador.

Partes de la Gondola-puchero

Ajuste la parte del puchero (10) (Fig. 10) con sus piezas de unión (9) en las respectivas bisagras (8) del cabezal (6). Conecte las piezas de unión (8 y 9):

2 Tornillos roscados	M10 JFM 106489
2 Arandelas planas	Ju N 61350
2 Tuercas de corona	M10 DIN Kr754
2 Pasadores	2×20 DIN 94:

Trinquete de cierre

El trinquete de cierre (15) (Fig. 11) esta fijado en la parte inferior de la cabeza (6) junto al vástado en ángulo (7). El montaje de las dos partes del pestillo de cierre (15), se efectuará como se describe a continuación:

Antes del montaje del husillo de engranaje conectado al bulón del trinquete (6) (Fig. 11) con el manguito del trinquete (7), el husillo de engranaje (1) debe estar por completo en su posición externa. Después, el es el tornillo de cabeza esférica (4), resolver y la caperuza de revestimiento

(3) disminuir. Añadir a la malla de la espiga de trinquete (6) con el manguito de trinquete (7), la parte de taza es elevardos hombre y disminuir lentamente. Tras la liberación de la olla dichas piezas (6 y 7) se ponen juntos. Esto es para asegurar que cuando se inserta el perno de retención (6) en el manguito de trinquete (7) y el tubo (8) en el manguito tubular (16) del gancho superior del perno (11) entre los dos anillos de tope (9) del tubo (8) queda en reposo. Pulsando la palanca de retención (13) con los recortes de enganche está entonces para acoplarse al perno de bloqueo (12). Un tren ligero en el cable (15) permite que el perno (11) en la palanca de bloqueo (13) en su lugar. Ahora la tapa (3) es de nuevo para fijar con el tornillo de media caña (4). Palanca de bloqueo (13) y el perno (11) deben ser asegurados con alambre y precinto sellado.

El revestimiento (3) entre la porción de cabeza y el fondo del cuerpo se encuentra en la parte superior con:

8 Tornillos de cabeza esférica	M4x8 DIN 85
8 Arandelas planas	Ju N 61346
8 Arandelas de goma	4,3 o DIN 127
8 Tuercas hexagonales	M 4 DIN 934

y en el piso del fuselaje con:

8 Linsenschrauben	M4x8 DIN 85
8 Unterlegscheiben	Ju N 61346
8 Federringen	4,3 o DIN 127
8 Sechskantmuttern	M 4 DIN 934

adjunta.

 c) Instalación de la corona giratoria y las cinchas para los pies (Fig. 12)

Ajuste primero la presilla de cierre (4) de la correa de pie (3) en el fondo del puchero de la góndola (7) con el pasador de horquilla (6).

Después pone la corona giratoria D 52 (2) con el estribo de asiento (5) en el anillo de montaje de la góndola-puchero (7) y lo sujeta con:

6 Tornillos hexagonales	M6xl8 DIN Kr 551
6 Arandelas de goma	6,60 DIN 127



d) Instalación de la bolsa de tambores vacíos (Fig. 13)

Colocar la bolsa de tambores vacíos (2) a la derecha de la trampilla en el espacio entre el suelo y el revestimiento exterior en el lado derecho del fuselaje y fijarlo a la misma con dos pasadores de horquilla.

e) Instalación de la bolsa de a bordo 15 (Fig. 13)

Colocar la bolsa de a bordo (1) en el tablero de bolsa de a bordo en el soporte IV, a la derecha de la trampilla y fijarla con tres tornillos de cabeza esférica.

f) Colocación de los tambores dobles DT 15 (Fig. 13)

Colocar los diez tambores dobles (3) en la posición – C en los diez soportes para tambor Tt39 (4) a derecha e izquierda de la trampilla.

g) Instalación de la MG 15 (Fig. 13)

Apostar la MG 15 (7) en el almacenamiento – MG (8) en el soporte de la corona giratoria D 52 (5). A continuación, colocar la bolsa de vainas vacías y el dispositivo de mira en el arma. El arma de ser fijada entonces en el botón de amarre de la corona giratoria y situar la corona giratoria con la MG 15 en posición de funcionamiento.

III. Designación del modelo Ju 52 / 3m

Breve descripción:

 Datos generales: monoplano de ala baja con estructura trapezoidal, timón de profundidad rectangular, timón en cuña, tres motores de pistón.

Fine dirección: Caja de fuselaje de sección casi cuadrada, el fuselaje trasero cónico y las alas de chapa corrugada de aluminio, suspensión trasera, gran envergadura, es característica la instalación de un motor en la parte delantera del fuselaje.

Descripción de modelo: Junkers Ju 52 / 3m

Avión de la Lufthansa alemana antes y durante la Segunda Guerra Mundial, desde 1934 el aparato predeterminado de la flota DLH. El Ju 52, del que todavía vuelan algunos ejemplares a pesar de su avanzada edad, fue conocido en su tiempo como uno de los aviones comerciales más seguros del mundo.

Fuselaje: El fuselaje en forma de caja incluye una cabina para dos tripulantes y una cabina de pasajeros con 14 asientos. Uno de los tres motores de BMW está instalado en la parte delantera del fuselaje.

Estructura: de ala baja, trapezoidal, en flecha en el borde de ataque del ala con destacada gran envergadura. Los motores en el ala relativamente cerca del fuselaje, tren de aterrizaje fijo bajo las alas.

Cola: El plano de cola rectangular con grandes remos de alturas, estabilizador vertical en el borde frontal, redondeado detrás del borde del timón, se extiende más alla del fuselaje.

Motor: Tres motores en estrella BMW 132 A con una potencia de salida de 3x 660 CV = 1980 CV.

Uso:

Las versiones de Ju 52/3m g3e hasta g9e son aviones trimotores de transporte, con tres o cuatro tripulantes: el piloto, el operador de radio, el mecánico respecticamente y en el uso previsto F el observador (el superior).

Las versiones de Ju 52/3m g3e hasta g9e se puede utilizar para los siguientes propósitos:

a)	Aviones de transporte
b)	Aviones de pasaje
c)	Aviones de instrucción
d)	Servicio de la escuadrilla-Transporte aéreo
e)	Aviones ambulancia
f)	Porta-paracaidístas y Transporte aéreo de tropas
g)	Transporte de suministros

Armamento:

El número de ametralladoras incorporadas depende del uso previsto y el tipo.

A

Aviones Ju 52/3m g3e y g4e

Cuando se utiliza como porta-paracaidístas y transporte aéreo tropas estan montadas las armas de fuego siguientes (cuadro resumen A): una MG 15 en la posición – B (torreta de cola); servida por el mecánico, una MG 15 en la posición – C (góndola-puchero); servida por el artillero. En el transporte de suministros y transporte aéreo de servicio de la escuadrilla,  están montadas las siguientes armas de fuego (cuadro resumen B) (sólo Ju 52/3m g4e): una MG 15 en la posición – B (torreta de cola); manejada por el mecánico.

¡ Cuando se está utilizando para otro propósito este modelo no tiene armas!

Extracto del manual de aeronave G5E Ju 52/3m, Parte 12, Armamento de Abril 1941 –

» Nota: Después de durante la impresión de este trabajo nos encontramos con que la góndola-puchero (posición C) con sus equipos correspondientes no viene en las versiones de fabricación Ju52 / 3 m g5e y g9e. «

IV. Datos Técnicos Ju 52/3m g5e

Dimensiones Geométricas:

Longitud	18,90 m
Envergadura	29,25 m
Altura	4,5 m
Superficie alar	110,5 m²

Pesos (en servicio de pasajeros): Rüstgewicht 6.740 kg, el Zuladung 3.760 kg, Peso máximo en vuelo 10.500 kg.

Servicios:

Velocidad máxima	290 km/h
Velocidad de crucero	248 km/h a 2500 m de altitud
Velocidad de ascenso	19 min a 3000 m
Altura máxima de vuelo	5800 m
Radio de acción	1600 km

V. Imágenes de la Góndola-puchero

Fig. 20



---

NOTAS :

[1] destacado piloto de combate bávaro de la Iª Guerra Mundial

[2] en la Gambia británica, actual Banjul

[3] Como avión de transporte no militar,  la tripulación la componían 3 personas

[4] el compositor Richard Wagner vivió en Bayreuth, de 1872 a 1882 y su casa “Wahnfried”, constuida con el patrocinio del rey Luis II de Baviera, es hoy museo wagneriano. El “Bayreuth Festpielhaus”, teatro de la ópera fue construido especialmente para representar las obras del mismo compositor

[5] Peso máximo al despegue, también conocido por sus siglas en inglés MTOW (Maximum Take-Off Weight), es el máximo peso de una aeronave con el cual el piloto tiene permiso para tratar de despegar. El MTOW se compone de: Peso en Vacío del Avión + 100% de Carga de Pago + 100% de Combustible. Este peso es el máximo peso al que el fabricante ha conseguido cumplir todos los requisitos de certificación. Muchos de los requisitos limitantes son la resistencia estructural y las actuaciones en despegue.

El MTOW es una variable fija de la versión del avión (dentro del mismo modelo de avión es usual ver versiones del avión con un refuerzo extra que aumenta su MTOW). No varía (pero se ha tenido en cuenta a la hora de marcarlo) con la altitud, temperatura del aire o longitud de pista.

El MTOW se suele especificar en kilogramos o libras, y es superior al peso máximo de aterrizaje, ya que en este último el avión lleva menor cantidad de combustible.

[6] La libra (lb) es una unidad de masa usada desde la Antigua Roma. La palabra (derivada del latín) significa «escala o balanza», y todavía es el nombre de la principal unidad de peso y masa usada en los países anglosajones. 1 libra equivale a 0,45359237 kilogramos y a su vez 1 kilogramo es igual a 2,20462262 libras

[7] Similares, supongo, a los que transportaba el D-AMYN, pilotado por el Flugkäpitan von Bastian del que hablaremos más adelante.

[8] El último Fokker F VII construido en Holanda llegó a España en enero de 1934 pilotado por el aviador Manuel Cascón. Este aeroplano sirvió de prototipo para la construcción de tres aparatos idénticos en la citada fábrica de Carabanchel.

[9] Las otras valquirias se reúnen al pie de la montaña, cada una con un héroe en su alforja. Las valquirias se sorprenden cuando Brunilda aparece con Siglinda, una mujer que todavía está viva. Brunilda pide ayuda, pero sus hermanas no osan desafiar las órdenes de Wotan. Brunilda decide distraer a Wotan mientras Siglinda huye. También revela que Siglinda quedó embarazada de Sigmundo y nombra a su hijo Sigfrido (Siegfried, que significa alegría en la victoria o paz en la victoria).

Wotan aparece furioso y castiga a Brunilda: su hija deja de ser una valquiria y se ve despojada de su inmortalidad; además, la condena a que duerma un sueño mágico cerca de la montaña y sea presa fácil para cualquier hombre que pase por ahí. Las demás valquirias temen por sus propios destinos y huyen. Brunilda pide misericordia a Wotan para ella misma, su hija favorita. Ella relata el valor de Sigmundo y su decisión de protegerlo, sabiendo que ese era el verdadero deseo de Wotan. Con las palabras Der diese Liebe mir ins Herz gehaucht («Él que instiló este amor en mi»), introduciendo la tonalidad de mi mayor, ella identifica sus acciones con el verdadero deseo de Wotan. Wotan le concede su última petición: rodear la cumbre de la montaña con una llama mágica, que la protegerá de todos menos del guerrero más valiente (que, según se le revela a través del leitmotif, ambos saben que será Sigfrido aún no nacido). Wotan pone a Brunilda sobre una roca y, en un largo abrazo, besa sus ojos cerrados sometiéndola a un estado profundo de sueño. Wotan llama a Loge (el semidiós nórdico del fuego), para que cree la llama que protegerá a Brunilda. Despojado de dos de sus hijos, Wotan se retira lentamente con una gran tristeza, después de decir: «Cualquiera que tenga miedo de la punta de mi lanza no pasará a través del fuego.» Cae el telón al tiempo que la música del fuego mágico de nuevo se expresa en Mi mayor.







(Todos los apartados tiene enlace al tema, con un «clic»)

INDICE:

1. Crimen de guerra

2. La bomba incendiaria alemana B1E

3. El Pozo lanzabombas DSAC 250 /IX

4. La Ametralladora alemana MG 15

5. Savoia Marchetti SM-79 «Sparviero»

6. Refugios en Gernika, 26 de abril de 1937

7. Dornier Do 17 «el chivato»

8. Junkers JU-52 «La mula de Hitler, el burro de Franco»

9. ¡ BOMBS RAUS !

10. GRAFICOS:

• Trayectoria de los ataques

• La bomba incendiaria B1E

• Cronología del avance sobre Bizkaia

• La caída de Bizkaia

• Recorridos en Gernika, el 26 y 27 de abril de 1937

• Aviones sobre la Plaza de la República (a escala)

• Aviones, bombas y sus características

• Cronología horaria del bombardeo

• Trayectoria del Dornier Do-17 sobre Gernika

• Plano de circulación en Gernika en 1936

• Recorrido de los Savoia-Marcheti SM-79

• Recorrido del Dornier Do-17

• Recorrido del Heinkel He-111

• Recorrido de los Junkers Ju-52

• Refugio de la calle San Juan (Casa de Loizaga)

---

Para responder a las preguntas y dudas que he recogido, en esta temprana y corta trayectoria, esbozo el objetivo perseguido y su estructura.

El esquema general del trabajo, de lo concreto y puntual, a lo global y las conclusiones, pretende ser el siguiente:

Título:

I.- PARTICIPACION ALEMANA EN EL BOMBARDEO DE GERNIKA

1. Antecedentes (breve repaso a la situación geopolítica de Europa en los años 30)
2. La Legión Cóndor. Una eficaz máquina de guerra dentro de un ejército cuasi colonial.
3. La mira de bombardeo Goerz Visor «GV 219e»
4. El lanzabombas ESAC 250/IX
5. Bombas B1E incendiariá de 1 kg, bomba de 50 kg, bomba de 250 kg
6. Junkers JU-52 «El tranvía»
7. Heinkel HE-111, «Pedro»
8. Dornier DO-17, «el chivato»
9. Messerschmitt Bf-109, «Messer»
10. Heinkel 51
11. CONCLUSIONES

---

II.- PARTICIPACION ITALIANA EN EL BOMBARDEO DE GERNIKA

Seguiría un esquema similar al anterior

---

III.- Bombardeo de Gernika, 26 de abril 1937 (cronología, fases, impactos, etc.)

IV.- Ametrallamiento

V.- Incendio, evacuación, nº de víctimas.

VI.- Ocupación

VII.- Reconstrucción

Recogiendo todos los testimonios, citas, fotos, gráficos, manuales, vídeos, etc que considere interesantes.

---

ACLARACION: Tengo la intención de presentar todos los estudios monográficos de este blog en formato «pdf» para su descarga, ya que mi intención no es otra que su amplia divulgación. Si no lo presento así en esta etapa temprana, es que los estoy corrigiendo casi diariamente. Lo haré cuando los considere medianamente elaborados, sin que esto sea un obstáculo para que siga actualizando su contenido, aunque ya con un carácter semestral o anual, reseñando claramente la fecha de actualización. PERDON PARA LOS QUE PODEIS ECHARLO EN FALTA.
